Ventana de inspección rectangular

    Index Code 5-253

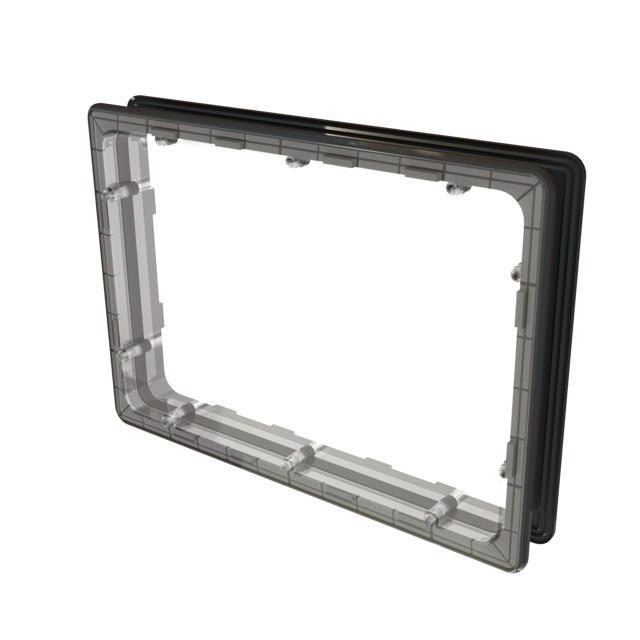

    Ventana de inspección rectangular de policarbonato transparente. Destinada a aplicaciones de climatización con puertas aisladas. Se utiliza para el control visual de los procesos mientras la unidad está en pleno funcionamiento. La ventana está equipada con juntas en ambos lados y es adecuada para unidades con presión positiva o negativa. Montaje sencillo mediante diez tornillos autorroscantes por un solo lado. Los tornillos de montaje se incluyen con el producto.

    Descargar PDFRecommended Tightening Torque
    ScrewSteel, zinc plated
    WindowPolycarbonate
    SpacerPolystyrene
    SealingPVC
    NotesInspection windows for other door thickness upon request. Tolerance for door thickness: ± 2,5 mm.
    Choose CAD format here: INFO_TEXT
    Download here:

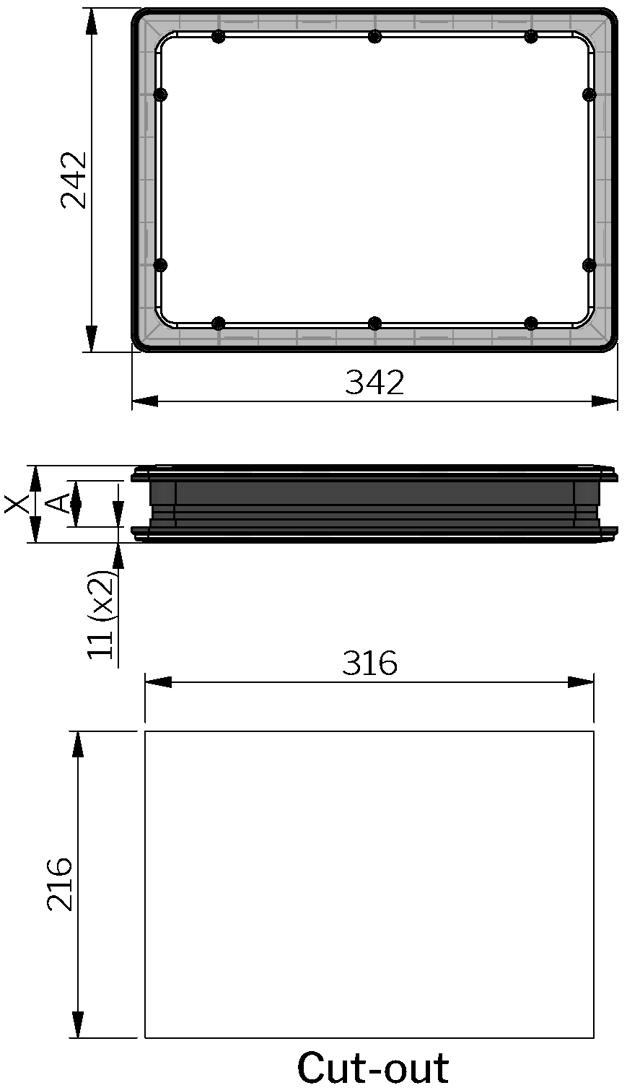

    CAD* P/N Description Door thickness X in mm
    		505005-30 242 x 342 mm 30 mm ± 2,5 mm 52
    		505005-40 242 x 342 mm 40 mm ± 2,5 mm 62
    		505005-50 242 x 342 mm 50 mm ± 2,5 mm 72
    		505005-60 242 x 342 mm 60 mm ± 2,5 mm 82
