Came réglable

Index Code 2-485

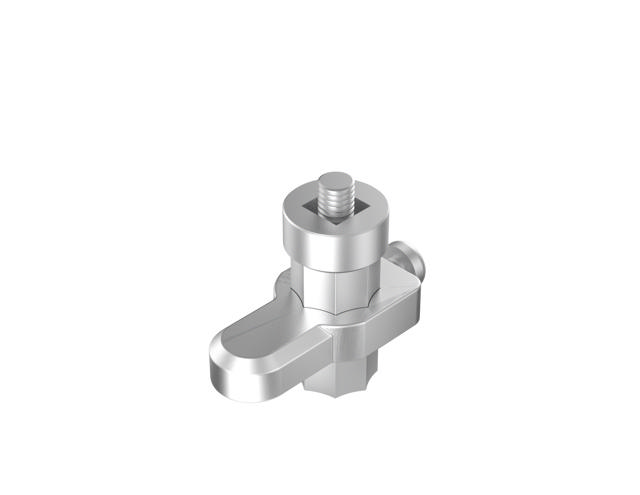

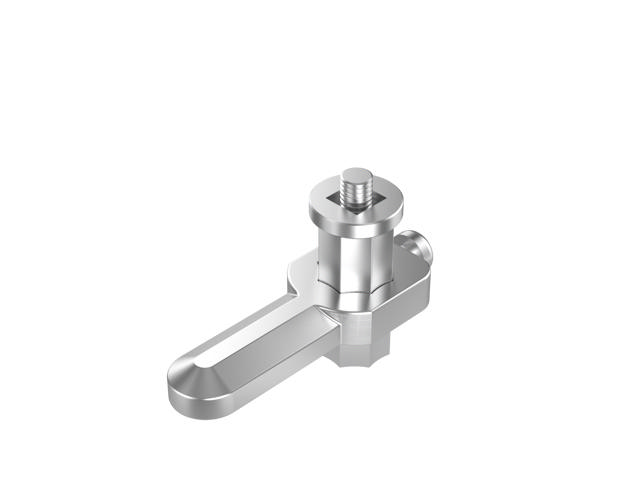

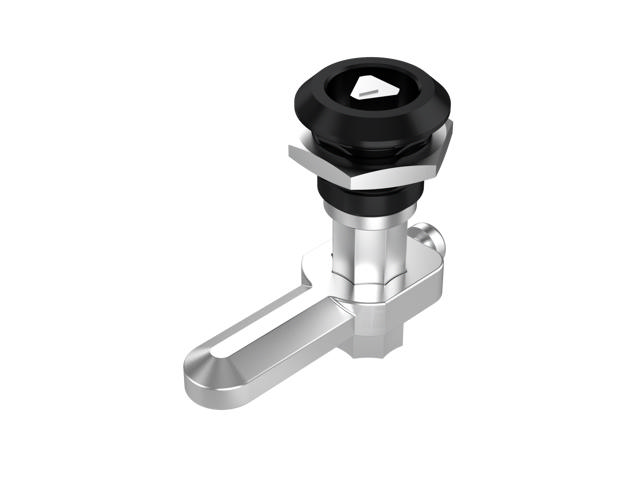

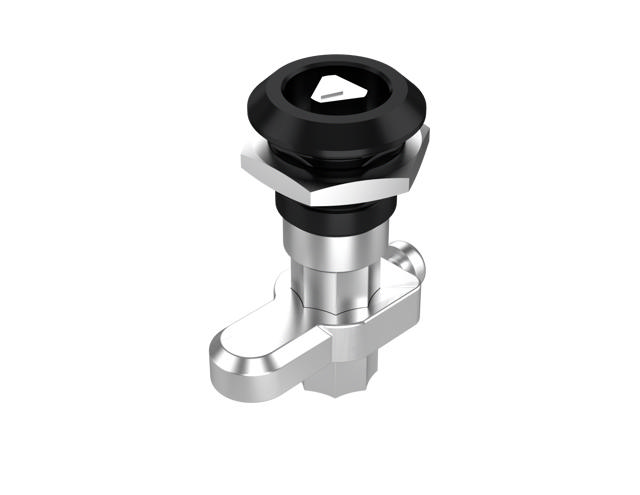

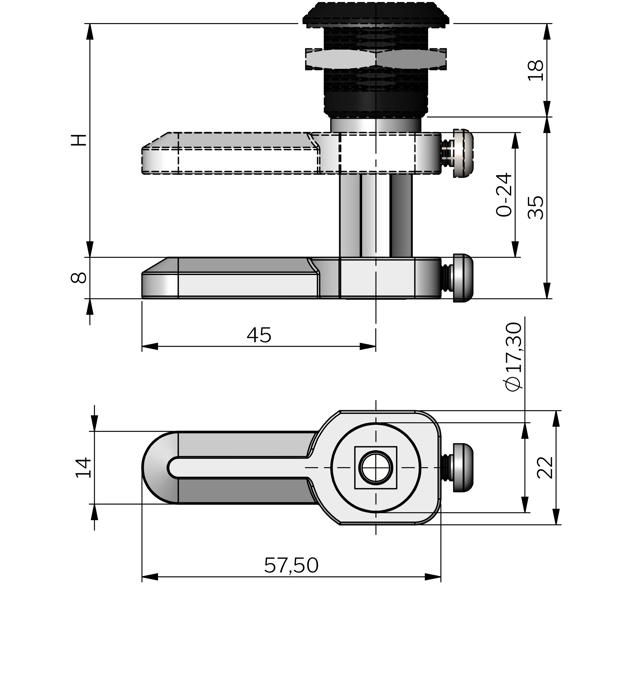

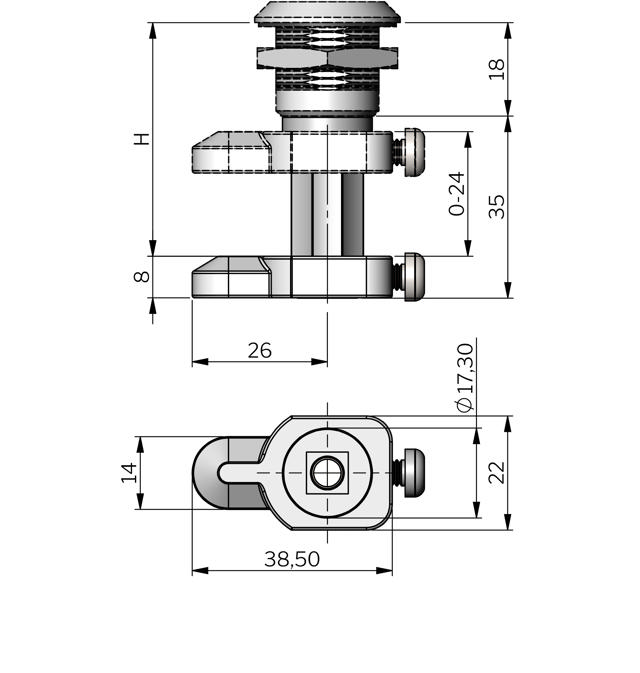

Came réglable qui peut être montée sur tous les loquets quart de tour pour découpe combi, y compris poignées en L, poignées en T et boutons. Disponible à la fois pour loquets nécessitant une came avec projection et pour loquets came sans projection. Permet un réglage de 23 mm et de 21,5 à 45 mm pour les loquets avec profondeur de boîtier de 18 mm. La came est fixée à la plage de serrage choisie par une vis de réglage. La vis de réglage et la vis de fixation de la came réglable au loquet sont toutes deux fournies sous forme de vis cruciformes.

Download PDF

Cam	Zinc die cast, zinc plated
Screw	Steel, zinc plated

Choose CAD format here:

Download here:

CAD*	P/N
	2323-0200-214526
	2323-0200-214545
	2323-0201-214526
	2323-0201-214545

Grip Range
12 mm housing		18 mm housing		30 mm housing		45 mm housing		56 mm housing
H min	H max	H min	H max	H min	H max	H min	H max	H min	H max
15.5	39.0	21.5	45.0	33.5	57.0	48.5	72.0	59.5	83.0
