DETAIL4070
    DETAIL8031
    DETAIL8030

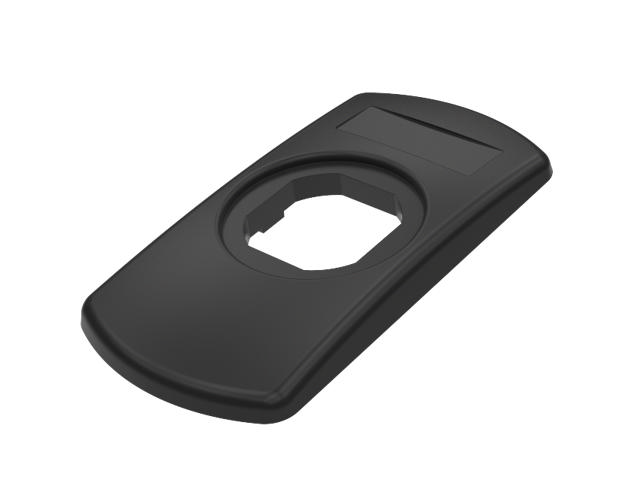

    Plaque Logo

    Index Code 2-585

    Plaque de logo pour tous les loquets et poignées avec découpe combi. Sur demande, la plaque peut être fournie dans n'importe quelle couleur et avec le logo de votre entreprise.

    PlateGlass fibre reinforced polyamide (PA6GF30)
    Notes

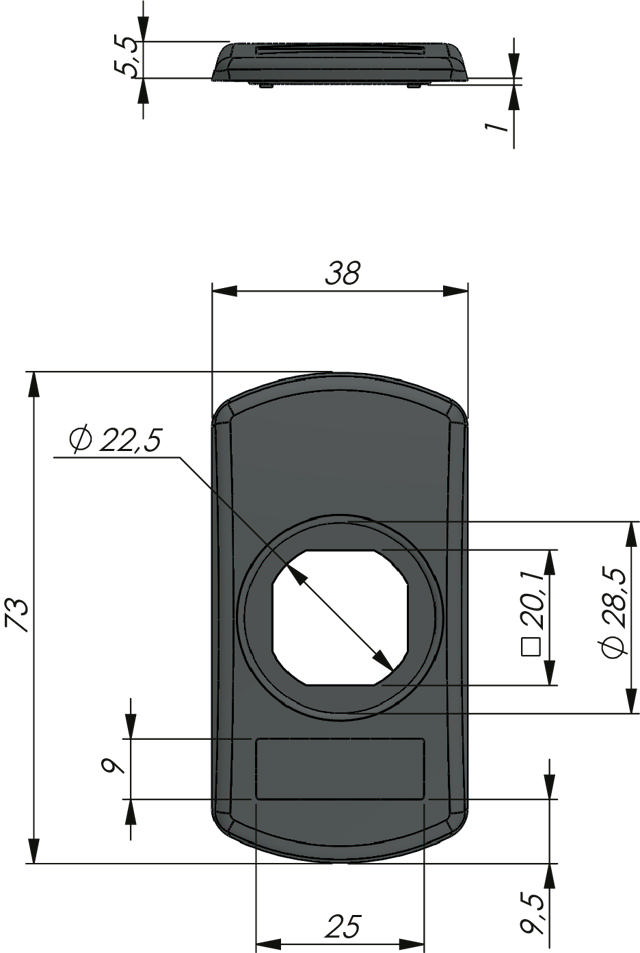

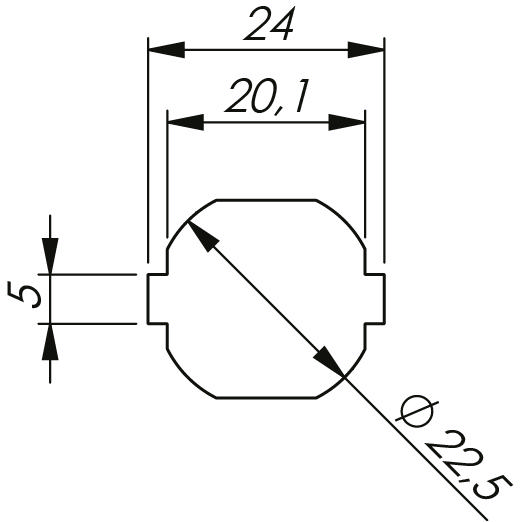

    Special cut-out (see drawing) and add 4 mm to the H-dimension of the cam, to compensate for plate thickness.

    If a IP65 product is used with the logo plate, you need to order a separate flat gasket 297006 to maintain IP65.

    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Description (OLD)
    		295007 Logo plate
