Luckstöd

Index Code 5-080

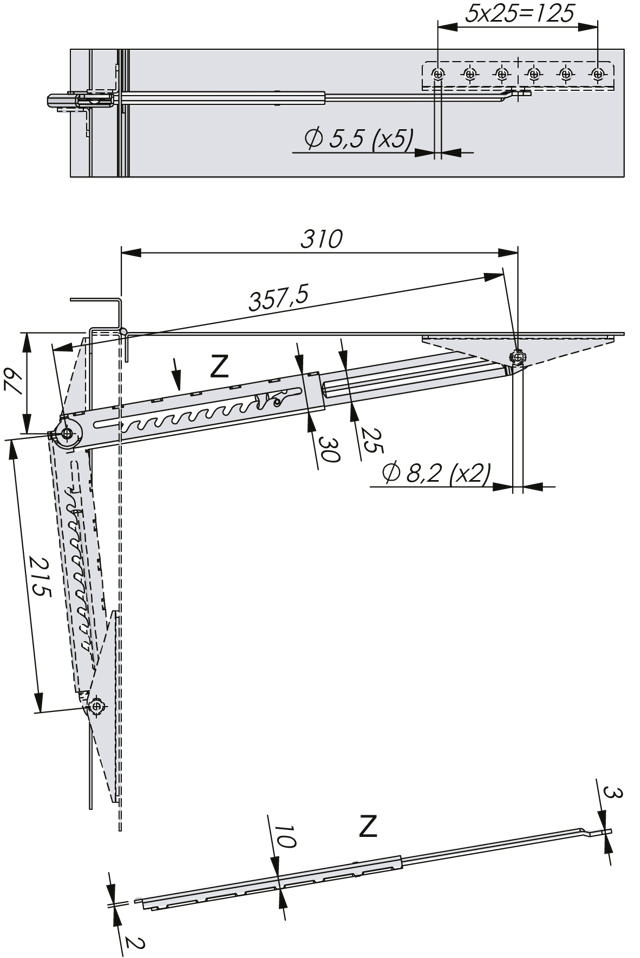

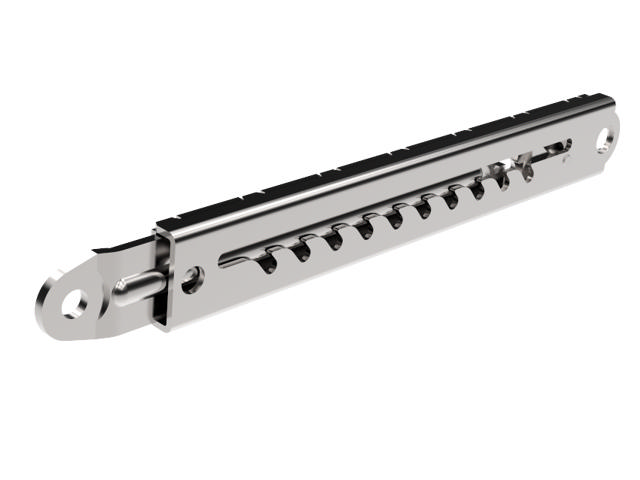

Teleskopstöd som kan hålla dörren öppen i flera lägen. För att stänga dörren eller panelen öppnar du den till maximalt öppet läge. Stödet lossar och återgår till stängt läge. Vänster- och högerhängd universalmontering.

Monteringsbeslag och bussning är valfria artiklar och beställs separat. Bussningarna kan användas med eller utan monteringsbeslaget och placeras i de två monteringshålen för att minska friktionen och förhindra slitage på stödet.

Ladda ned PDFRecommended Tightening Torque
Cover supportSteel, zinc plated
Mounting bracketSteel, zinc plated
BushingSteel, zinc plated
Choose CAD format here: INFO_TEXT
Download here:
CAD* P/N Description (OLD) Drawing
552304 Teleskop-Deckelstütze -

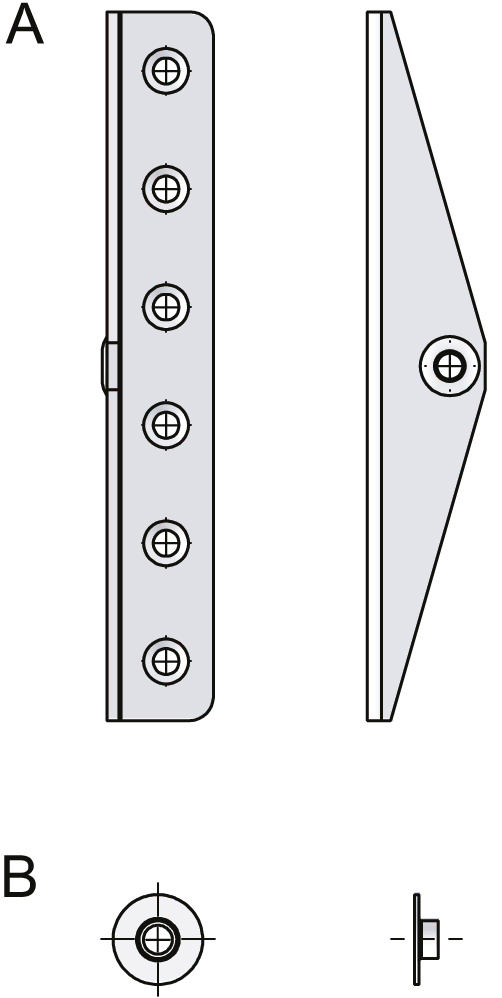

552304-1 Buchse (Zeichnung B). Es werden 2 Buchsen pro Teleskop-Deckelstütze benötigt. B
55230401 Befestigungswinkel (Zeichnung A) A
