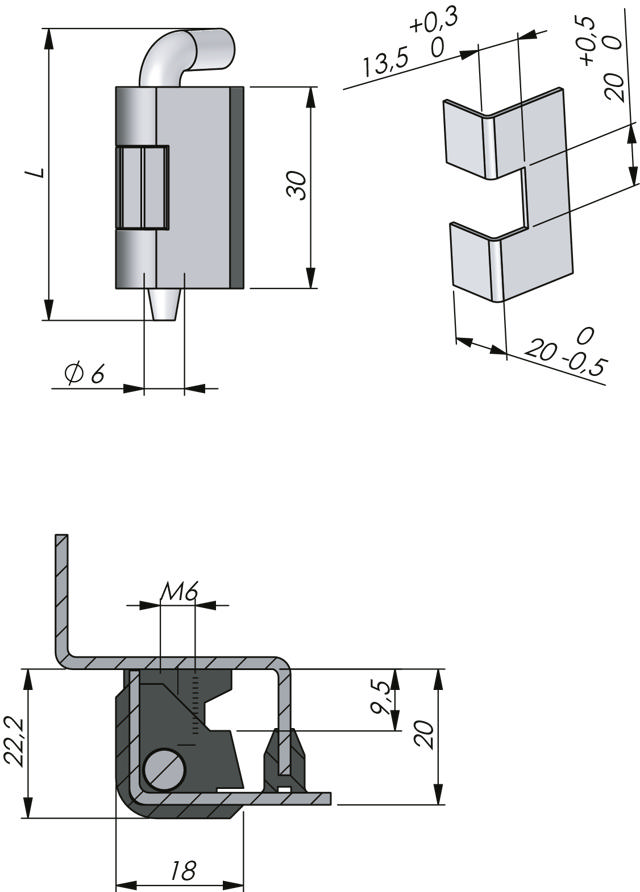

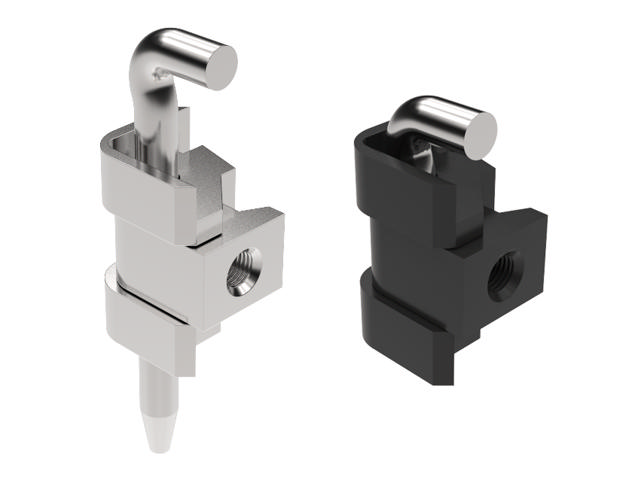

    Charnière d'angle 180°

    Index Code 3-180
    180° opening angle of hinges Universally right or left mounted

    Charnière d'angle pour portes en applique. La partie cadre est montée, en utilisant une vis de l'intérieur. La partie porte est fixée à la porte et la goupille est insérée dans la charnière. Montage universel à gauche et à droite.

    Pour une épaisseur de plaque de 1,8 à 2,25 mm.

    Télécharger le PDFRecommended Tightening Torque
    HingeZinc die cast, chrome plated, black texture powder coated or black chromated
    PinSteel, zinc plated
    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Surface treatment Pin L = mm
    		321234  Black chromated 70
    		321235  Black chromated 43
    		321334  Chrome 70
    		321335  Chrome 43
    		321634  Black powder coated 70
    		321635  Black powder coated 43
