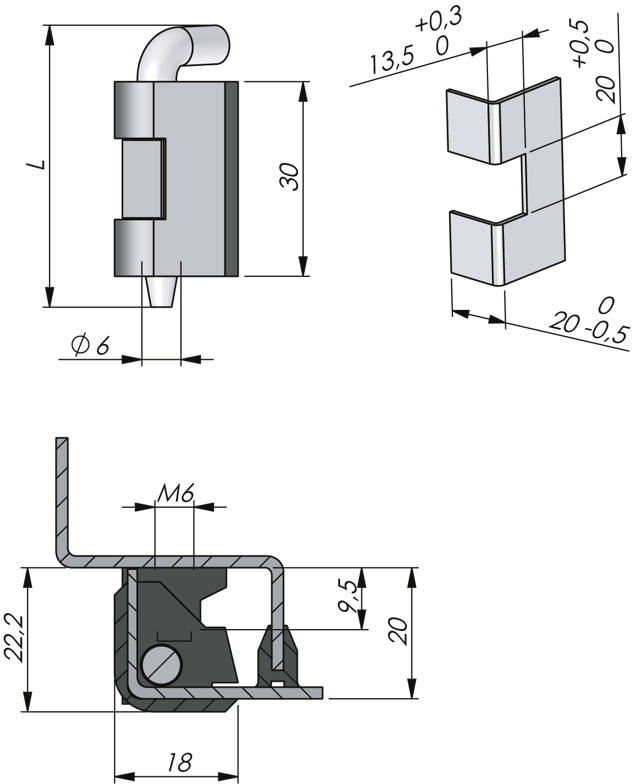

    Charnière d'angle 90°

    Index Code 3-185
    90° opening angle of hinges Universally right or left mounted

    Charnière d'angle pour portes en applique. La partie cadre est montée, en utilisant une vis de l'intérieur. La partie porte est fixée à la porte et la goupille est insérée dans la charnière. Montage universel à gauche et à droite.

    Pour une épaisseur de plaque de 1,8 à 2,25 mm.

    Télécharger le PDFRecommended Tightening Torque

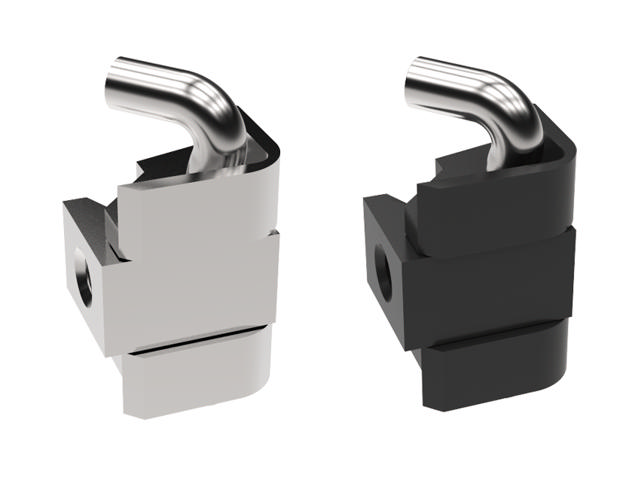

    HingeZinc die cast, chrome plated, black texture powder coated or black chromated
    PinSteel, zinc plated
    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Description (OLD) Surface treatment Pin L = mm

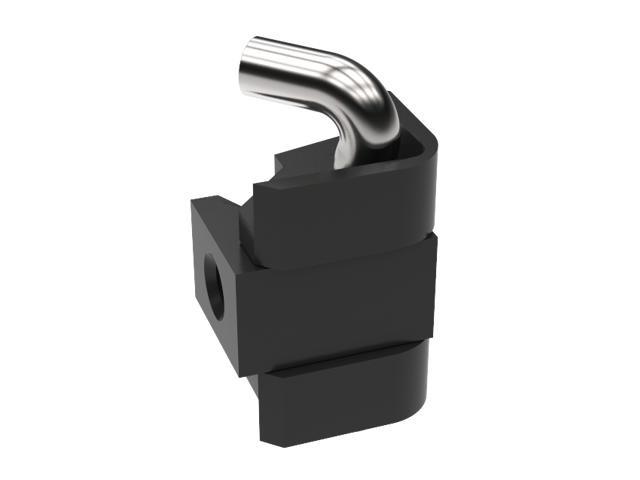

    		321259  Black chromated 70
    		321266  Black chromated 43

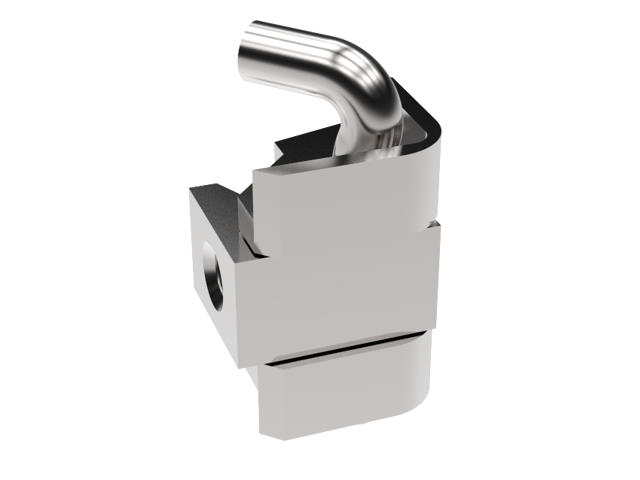

    		321359  Chrome plated 70
    		321366  Chrome plated 43
    		321659  Black powder coated 70
    		321666  Black powder coated 43
