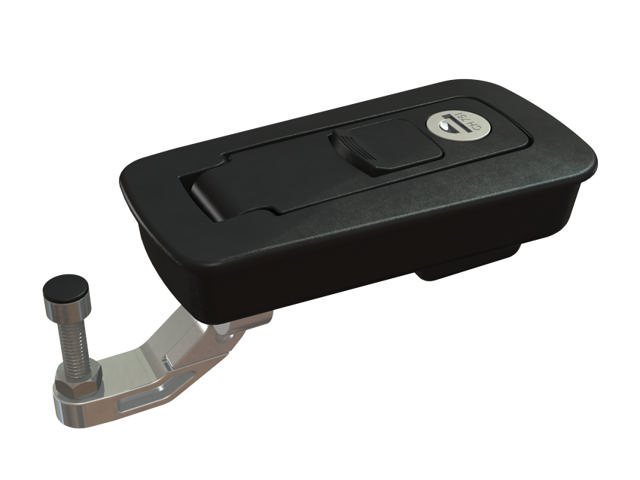

Vector Trigger Latch
Index Code 2-398
Loquet de compression encastré, étanche eau et poussière. Plage de prise réglable de 11 à 28 mm. Convient à une épaisseur de porte jusqu'à 7 mm. Disponible avec cylindres à clé différente ou clé identique. Les codes de clé pour les cylindres à clé différente et le code CH751 sont estampés sur le couvercle antipoussière. Autres codes de clé uniquement indiqués sur l'intérieur du loquet.
Livré avec un support de montage pour assemblage rapide et facile. Joint en PUR et joints toriques assurent une protection IP66 contre l'eau et la poussière.
| Télécharger le PDF | Recommended Tightening Torque |
| Housing | Glass fibre reinforced Polyamide (PA6GF30) or zinc die cast, E-coat and black texture powder coated |
| Nut | Steel, zinc plated |
| Handle | Zinc die cast, black texture powder coated |
| Screw | Steel, zinc plated |
| Pin | Stainless steel 303 |
| Mounting bracket | Glass fibre reinforced Polyamide (PA6GF30) |
| Gaskets | EPDM |
| O-ring | NBR |
| Push button | Glass fibre reinforced polyamide (PA6GF30) |
| Latching arm inside sealed area | Zinc die cast, zinc plated |
| Standards | IP66, DIN EN 61373 |
| Key extraction | Open / Closed |
| Notes | Optional 3 mm flat gasket when mounting latch on structured surfaces, such as "diamond plate" etc. |
| Choisissez ici le format CAO: |
| Download here: |
|
2-398 |
|
|
|
|
|
|
