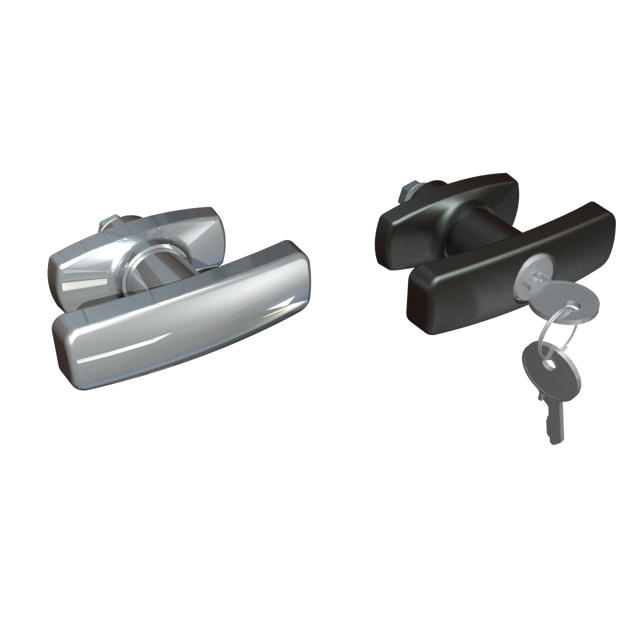

Fecho Lingueta com Maçaneta "T"

    Index Code 2-276
    Bestlock Cylinder Opening angle of inges, applicable angle shown in numbers

    Fecho Lingueta com maçaneta em "T" com ou sem chave Yale. Sentido de rotação horário/anti-horário. Bucha de montagem com dois parafusos. Acompanha duas chaves e dois parafusos de montagem. Grau de proteção IP54.

    Baixar PDFRecommended Tightening Torque
    HousingZinc die cast, chrome plated or black texture powder coated
    CylinderZinc die cast, stainless steel 304 cap and dust shutter
    HandleZinc die cast, chrome plated or black texture powder coated
    Cam and screwSteel, zinc plated
    ClassificationsIP54
    Cylinder informationSupplied with two keys
    Key extractionOpen / Closed

    Baixe seu arquivo CAD

    Escolha o formato CAD aqui:
    Download here:

    2-276
    AAAA Maçaneta
    2511 Maçaneta em T
    B Material / Acabamento
    1 Zamak / Cromado
    6 Zamak / Preto
    CC Cylinder
    00 Sem travamento
    80 Com chave segredo IL101
    81 Com chave segredo IL0333
    90 Segredos diferentes
    D Rotação de abertura
    2 Sentido anti-horário
    3 Sentido horário
    E Montagem
    1 IP54 - Lingueta incluída
    2 IP54 - montado
    F Material da lingueta
    0 Aço
    HHLL H/L em mm
    0000 Sem lingueta
    0445 4 / 45
    0645 6 / 45
    0845 8 / 45
    1045 10 / 45
    1245 12 / 45
    1445 14/45
    1645 16 / 45
    1845 18 / 45
    2045 20 / 45
    2245 22 / 45
    2445 24 / 45
    2645 26 / 45
    2845 28 / 45
    3045 30 / 45
    3245 32 / 45
    3445 34 / 45
    3645 36 / 45
    3845 38 / 45
    4045 40 / 45
    4245 42 / 45
    4445 44 / 45
    4645 46 / 45
    4845 48/45
    5045 50 / 45

    * Master key system on request.
