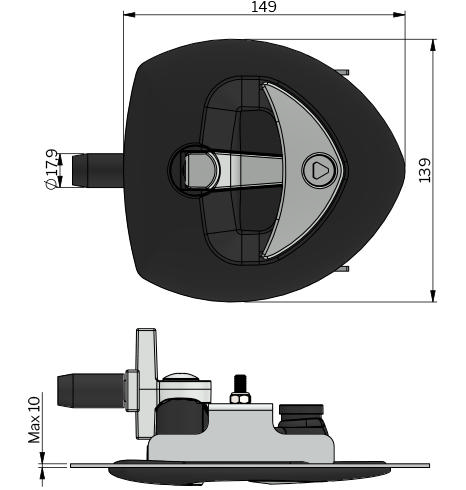

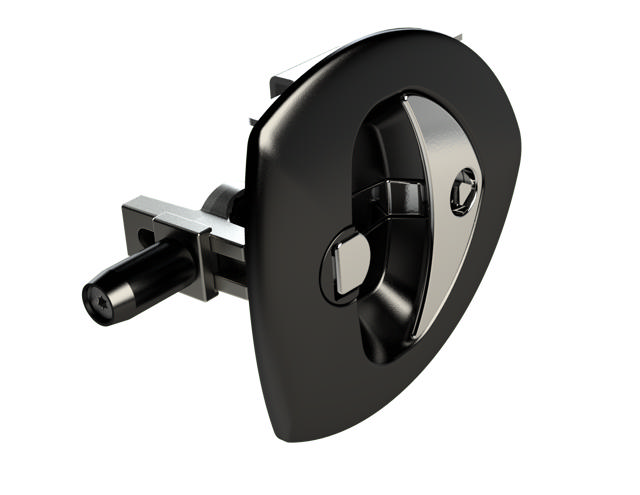

Vector T2-Zweihandgriff
Index Code 2-825
Federnd gelagerter Werkzeugschlossbetätigung für strapazierfähigen Vector T2-Zweihandgriff verhindert ein ungewolltes Öffnen. Öffnen des Griffs nur durch Drehen des federnd gelagerten Einsatzes und Halten in Öffnungsposition möglich. Griff mit 4 mm Anzugsweg, um 180° nach links und rechts drehbar. Verwendung mit fester oder einstellbarer Zunge und mit Einpunkt-, Zweipunkt und Dreipunktzungen möglich. Einbauwinkel für schnelle Montage. Staub- und wasserdicht gemäß IP65.
| Nut | Steel, zinc plated |
| Insert | Zinc die cast, chrome plated or black texture powder coated |
| Handle | Zinc die cast, chrome plated or black texture powder coated |
| Mounting bracket | Steel, zinc plated |
| Roller | Glass fibre reinforced polyamide (PA6GF30) |
| Cast-in bolts | Steel, zinc plated |
| Body | Glass fibre reinforced polyamide (PA6GF30) |
| Adjustable cam | Zinc die cast, passivated |
| Fixed cam | Steel, zinc plated |
| Assembly hardware | Steel, zinc plated |
| Classifications | IP65, DIN EN 61373 |
| Notes | The tightening torque of the two nuts for the bracket is 3 Nm. |
| CAD-Format hier wählen: |
| Download here: |
|
2-825 |
|
|
|
|
