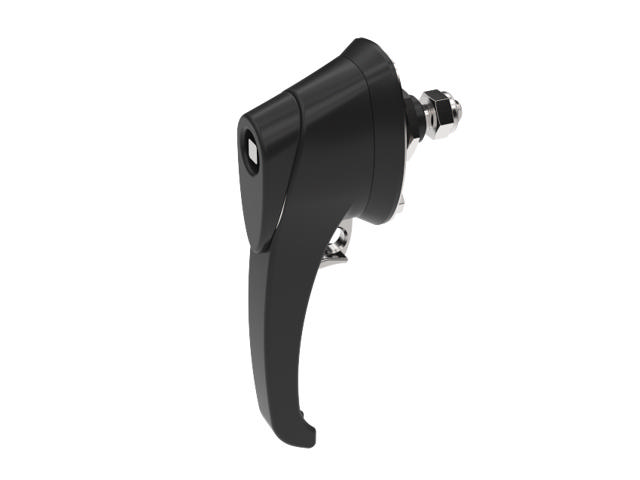

Zweihandgriff Compact

    Index Code 2-352
    Bestlock Cylinder Optional mit Öse für Vorhangschloss Compression Schutzart IP65 Universell rechts und links einsetzbar Scharnier horizontal einstellbar (X-Achse)

    Zweihandgriff mit Öffnungssicherung und federnd gelagerter Öse für ein Vorhängeschloss. Zur Öffnung ist zuerst das Vorhängeschloss aus der Öse zu entfernen. Zur Freigabe der Drehbewegung für den Griff muss die Betätigung gegen einen Federdruck entsperrt und gleichzeitig die Öse eingedrückt werden (2-Hand-Bedienung).

    Die eingegossene Stahlachse erlaubt durch ein Gewinde die einfache Einstellung der Zunge. Drehbewegung im oder gegen den Uhrzeigersinn durch wechselbaren Anschlag wählbar. Mutter, Schrauben und Dichtung im Lieferumfang enthalten. Schutzklasse IP65 und wasserdicht gemäß NEMA 4.

    PDF herunterladenRecommended Tightening Torque
    NutZinc die cast, zinc plated
    InsertZinc die cast, chrome plated
    HandleZinc die cast, black texture powder coated
    ScrewSteel, zinc plated
    Padlock loopZinc die cast, chrome plated
    Cast-in shaftHardened steel, zinc plated
    GasketsTPE and NBR

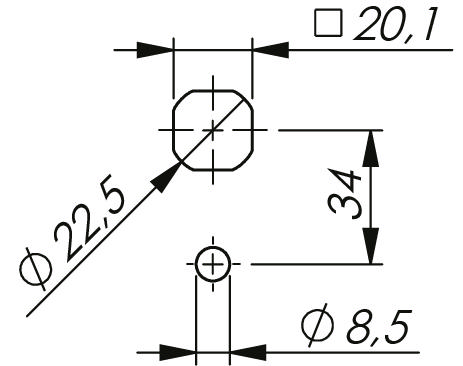

    Cut outEinbauöffnung "Combi" mit zusätzlicher Bohrung Ø 8,5 mm
    ClassificationsIP65, NEMA 4
    Cylinder informationCylinder with other key codes on request
    Key extractionClosed
    Notes

    Passende Zungen mit 12 mm Vierkant-Öffnung und Stangenantriebe auf Anfrage.

    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Insert
    		261631-01 Hexagon 11
    		261631-07 Square 6
    		261631-08 Square 7
    		261631-09 Square 8
    		261631-10 Square 8 / slotted
    		261631-11 Square 8/M6
    		261631-12 Triangle 7
    		261631-13 Triangle 8
    		261631-14 Triangle 10
    		261631-15 Triangle 10/M6
    		261631-16 Double Bit 3
    		261631-17 Double Bit 5
    		261631-18 Daimler Benz
    		261631-19 Triangle 10 / SEN
    		261631-20 Slotted
    		261631-21 Recessed hexagon 10
    		261631-22 Recessed hexagon 8
    		261631-23 Hexagon 8,5
    		261631-24 ES3
    		261631-28 Triangle 10/M5
    		261631-41 Slotted recessed
    		261631-47 Recessed hexagon 8/3 mm pin
    		261631-48 Recessed square 8
    		261631-49 Slotted 3 mm
    		261632-10 Cylinder lock keyed alike (IL101)
    		261632-20 Cylinder lock keyed to differ
    		261633 Solid plug. No defeater - only padlock trigger

    Mit * gekennzeichnete Produkte sind abschließbar und werden mit zwei Schlüsseln geliefert.
