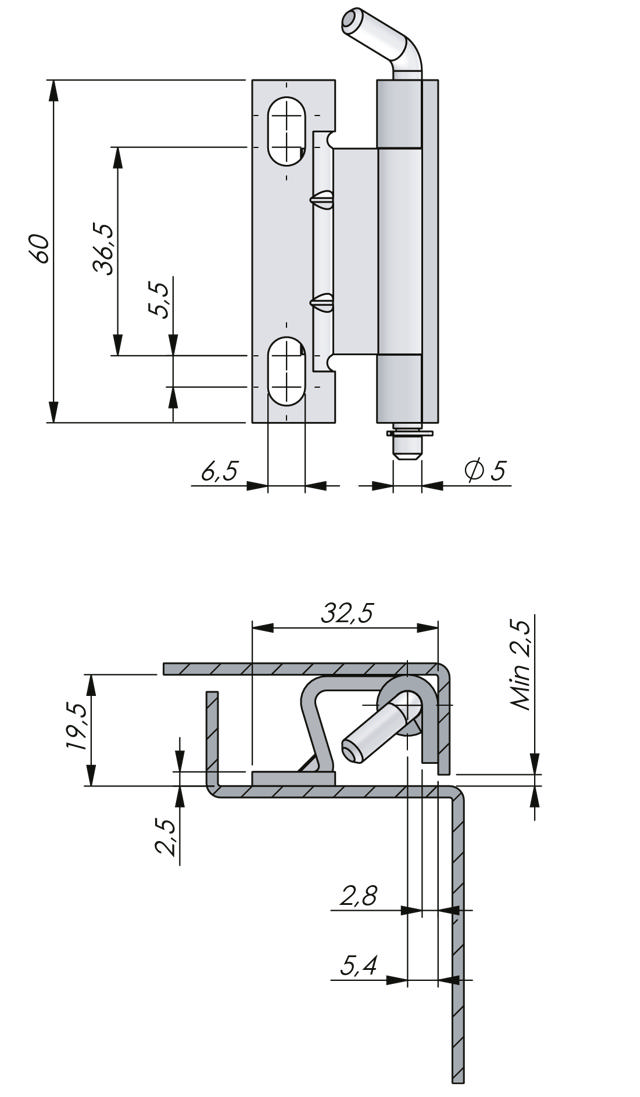

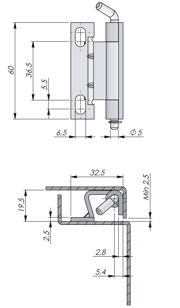

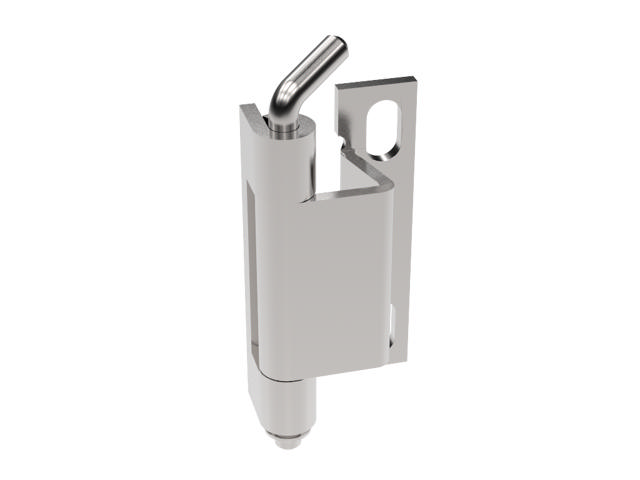

Einstellbares Verschwindscharnier 120°

    Index Code 3-070
    180° Öffnungswinkel eines Scharniersopening angle of hinges Scharnier horizontal einstellbar (X-Achse) Adjustable grip range (Z-axis)

    Verschwindscharnier für die Montage innerhalb des Verkanntungsraums bei aufliegenden Türen. Universell rechts und links einsetzbar. Das Scharnier ist in der Höhe um 5,5 mm einstellbar. Erhältlich als anschraubbare oder anschweißbare Version.

    PDF herunterladenRecommended Tightening Torque
    E-clipSteel, zinc plated
    PinSteel, zinc plated
    Frame partSteel, zinc plated
    Door partSteel, unplated
    Notes

    Die Sicherungsscheibe ist im Lieferumfang enthalten.

    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Description Türteil Rahmenteil
    		312111 Stahl Anschweissbar Anschraubbar

    *Anschweißteil ist unbeschichtet.
