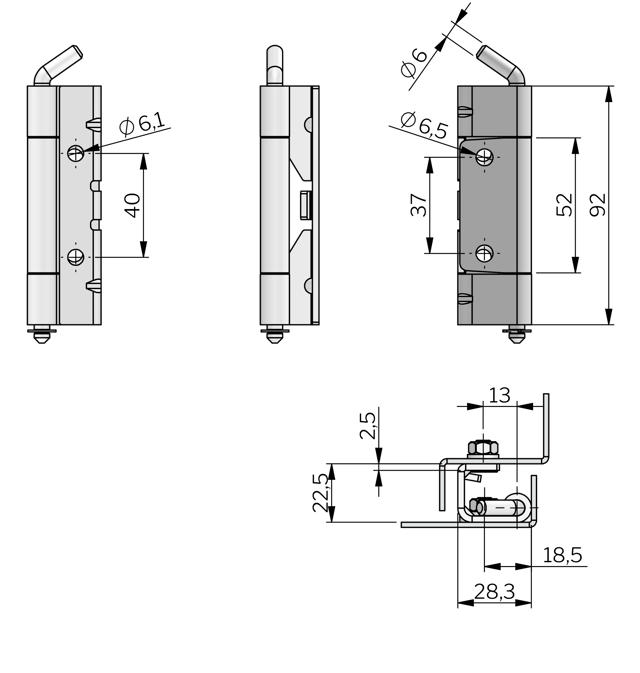

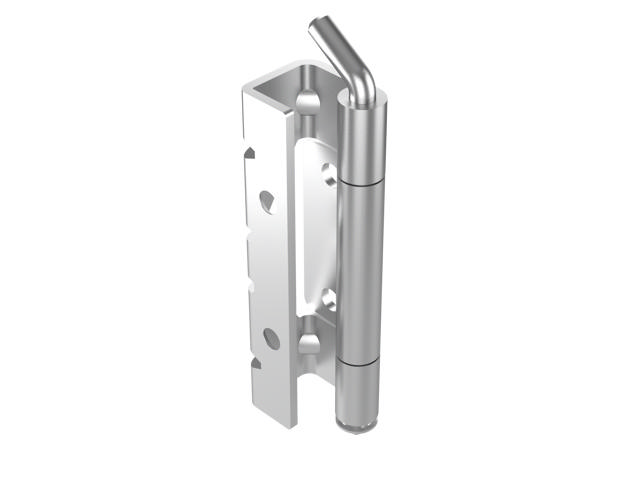

Verschwindscharnier 120°

    Index Code 3-096
    180° Öffnungswinkel eines Scharniersopening angle of hinges Scharnier horizontal einstellbar (X-Achse)

    Scharnier mit Rahmenteil, das mit Schrauben befestigt wird. Montage von Türteil mit Schweißbolzen. Universell rechts und links einsetzbar. Öffnungswinkel 120°.

    PDF herunterladenRecommended Tightening Torque
    HingeSteel, zinc plated
    E-clipSteel, zinc plated
    PinSteel, zinc plated
    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Description
    		312119 Verschwindscharnier
