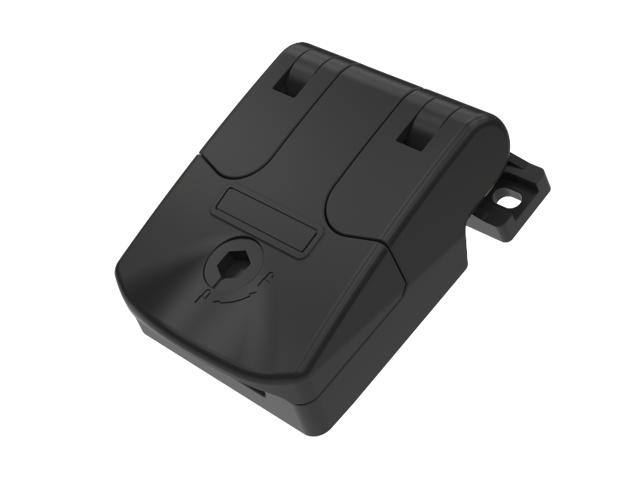

Klima-flex Compact Scharnierverschluss
Index Code 2-317cd
Das patentierte Klima-flex Compact Scharnierverschluss wurde speziell für isolierte und druckbeaufschlagte Türen entwickelt. Das Scharnier ist auf allen Achsen um 3 mm anpassbar, ermöglicht eine Kompression von 3 mm und ein Öffnen der Tür um 180º in jede Richtung sowie ein vollständiges Entfernen der Tür.
Ein weiteres Merkmal ist die Anpassung der Kompression um zusätzliche 1,5 oder 3,0 mm. Der sichere, zweistufige Öffnungsvorgang ermöglicht eine Druckentlastung des Schranks vor dem vollständigen Öffnen der Tür.
Erfüllt die Anforderungen gemäß Abdichtungsstufe L1 nach DIN EN 1886.
| PDF herunterladen | Recommended Tightening Torque |
| Handle | Glass fibre reinforced polyamide (PA6GF30) |
| Frame part | Glass fibre reinforced Polyamide (PA6GF30) |
| Door part | Glass fibre reinforced Polyamid (PA6GF30) |
| Spring | Spring steel EN 1.4310 |
| Mounting bracket | Glass fibre reinforced Polyamide (PA6GF30) |
| Adjustable off-set device | Glass fibre reinforced Polyamide (PA6GF30) |
| Classifications | VDI 6022 |
| Choose CAD format here: INFO_TEXT |
| Download here: |
| CAD* | P/N | Description |
|---|---|---|
| 2651-420034 | With safety catch | |
| 2651-430034 | Without safety catch |
