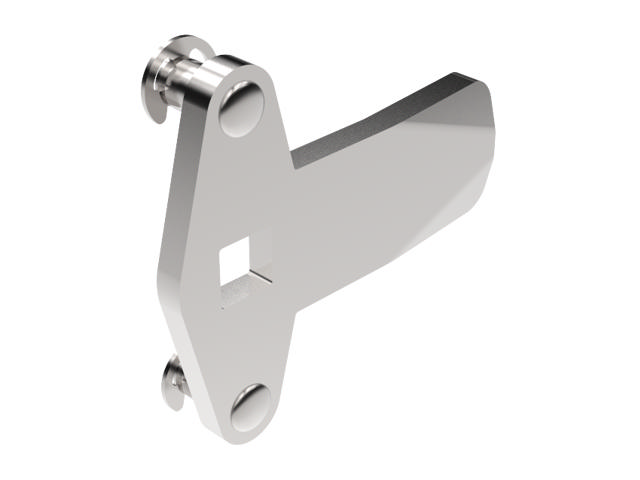

Dreipunktzungen SS 304

    Index Code 2-491

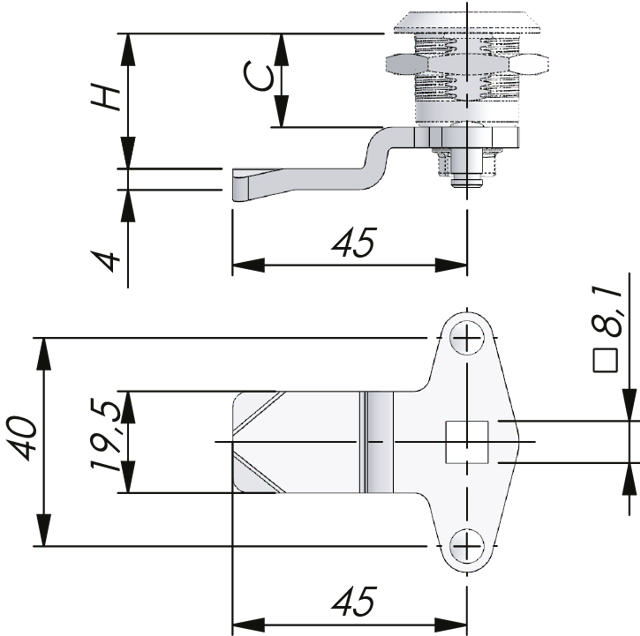

    Die Dreipunktzungen eignen sich für Gehäuse mit interner Drehbegrenzung. Hub: 20 mm. Lieferung erfolgt mit Sicherungsscheiben. In der Zeichnung, C = Gehäuselänge, H = Außenseite bis Vorderseite der Zungen-Verriegelungsfläche. Andere Längen und Versionen auf Anfrage.

    PDF herunterladenRecommended Tightening Torque
    CamStainless steel 304
    Choose CAD format here: INFO_TEXT
    Download here:
    CAD* P/N Description C=12 C=18 C=30 C=45 C=56
    		2330S01-U --- - 4 16 31 42
    		2330S02-U --- - 6 18 33 44
    		2330S03-U --- 2 8 20 35 46
    		2330S04-U --- 4 10 22 37 48
    		2330S05-U --- 6 12 24 39 50
    		2330S07-U --- 8 14 26 41 52
    		2330S08-U --- 10 16 28 43 54
    		2330S09-U Straight cam 12 18 30 45 56
    		2330S10-U --- 14 20 32 47 58
    		2330S11-U --- 16 22 34 49 60
    		2330S12-U --- 18 24 36 51 62
    		2330S14-U --- 20 26 38 53 64
    		2330S15-U --- 22 28 40 55 66
    		2330S16-U --- 24 30 42 57 68
    		2330S17-U --- 26 32 44 59 70
    		2330S18-U --- 28 34 46 61 72
    		2330S20-U --- 30 36 48 63 74
    		2330S21-U --- 32 38 50 65 76
    		2330S22-U --- 34 40 52 67 78
    		2330S23-U --- 36 42 54 69 80
    		2330S24-U --- 38 44 56 71 82
    		2330S27-U --- 44 50 62 77 88
    		2330S28-U --- 42 48 60 75 86
    		2330S29-U --- 40 46 58 73 84

    H in mm bei Gehäuselänge C=12, 18, 30, 45 oder 56 mm.
