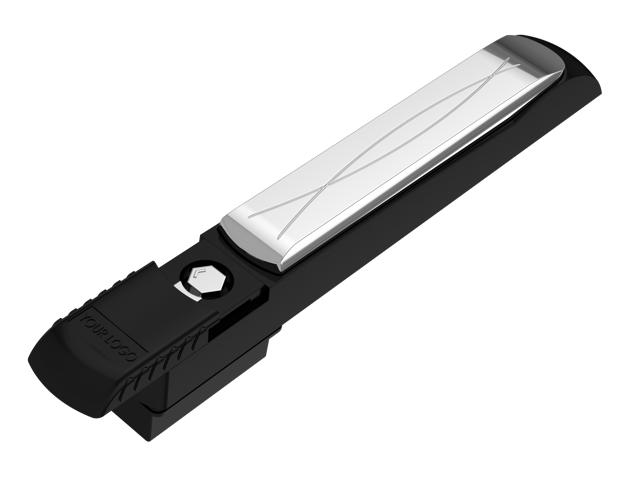

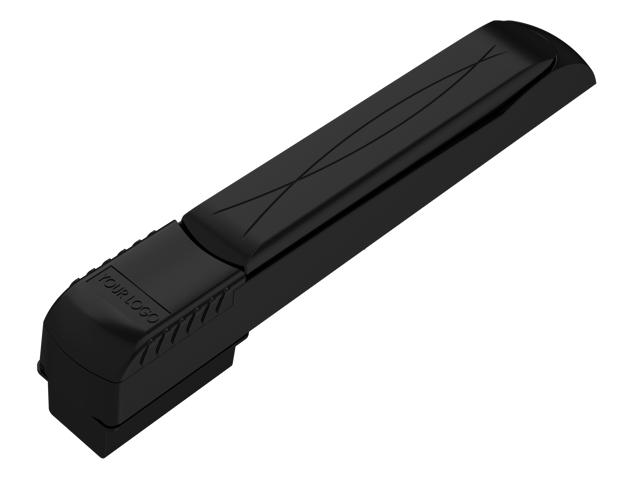

Vision Lift Handle
Der patentierte Vision Hubgriff eignet sich für alle Vision™ Verriegelungssysteme. Der Griff ist erhältlich mit Taster, Betätigung, gleichschließendem oder verschiedenschließendem Rundzylinder oder mit Vorbereitung für einen 40 mm Profil- oder Oval-Zylinder.
Der zugfederbelastete Griff springt heraus, wenn er entriegelt oder der Taster betätigt wird. Da der Schließmechanismus nicht zum eigentlichen Griff gehört, lässt er sich sehr komfortabel bedienen.
Zylinder und Einsatz werden durch einen verschiebbaren Staubschutz geschützt. Wasserdicht (IP65) nach NEMA 4.
| PDF herunterladen | Recommended Tightening Torque |
| Insert | Zinc die cast, chrome plated |
| Handle | Zinc die cast, black powder coated |
| Pivot shaft | Zinc die cast, zinc plated |
| Dish | Glass fibre reinforced polyamide (PA6GF30) |
| Classifications | IP65, NEMA 4 |
| Notes |
The lift handle fits into a cut out similar to Version C, but with an additional Ø 4,5 mm hole on top. Suitable for door thickness 0,8-3,5 mm. When viewed from the outside, the right hinged version has a pivot shaft that rotates counter-clockwise when opening. The left hinged version rotates clock-wise when handle is opened.
|
| CAD-Format hier wählen: |
| Download here: |
|
1-006_50a |
|
|
|
|
|
|
|
