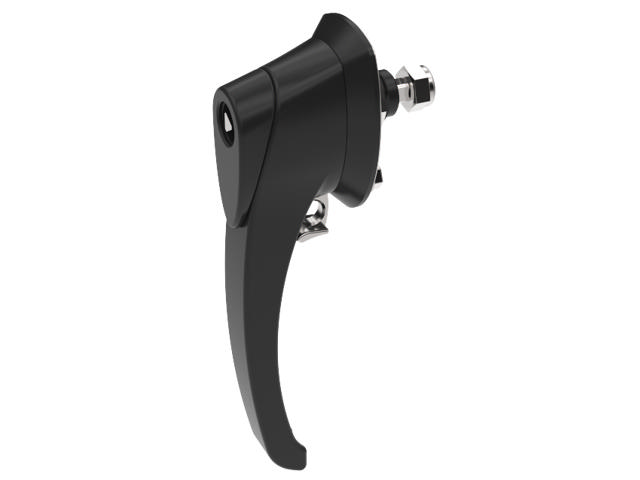

Zweihandgriff Standard
Zweihandgriff mit Öffnungssicherung und federnd gelagerter Öse für ein Vorhängeschloss. Zur Öffnung ist zuerst das Vorhängeschloss aus der Öse zu entfernen. Zur Freigabe der Drehbewegung für den Griff muss die Betätigung gegen einen Federdruck entsperrt und gleichzeitig die Öse eingedrückt werden (2-Hand-Bedienung).
Die eingegossene Stahlachse erlaubt durch ein Gewinde die einfache Einstellung der Zunge. Drehbewegung im oder gegen den Uhrzeigersinn durch wechselbaren Anschlag wählbar. Mutter, Schrauben und Dichtung im Lieferumfang enthalten. Schutzklasse IP65 und wasserdicht gemäß NEMA 4.
| PDF herunterladen | Recommended Tightening Torque |
| Nut | Zinc die cast, zinc plated |
| Insert | Zinc die cast, chrome plated |
| Handle | Zinc die cast, black texture powder coated |
| Screw | Steel, zinc plated |
| Padlock loop | Zinc die cast, chrome plated |
| Cast-in shaft | Hardened steel, zinc plated |

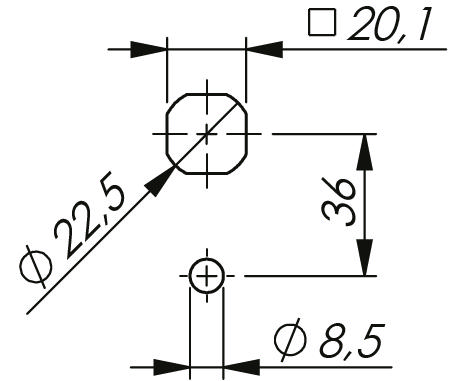

| Cut out | Einbauöffnung "Combi" mit zusätzlicher Bohrung Ø 8,5 mm |
| Classifications | IP65, NEMA 4 |
| Cylinder information | Cylinder with other key codes on request |
| Key extraction | Closed |
| Notes | Passende Zungen mit 12 mm Vierkant-Öffnung und Stangenantriebe auf Anfrage. |
| Choose CAD format here: INFO_TEXT |
| Download here: |
| CAD* | P/N | Description | Insert |
|---|---|---|---|
| 261621-01 | Hexagon 11 | ||
| 261621-07 | Square 6 | ||
| 261621-08 | Square 7 | ||
| 261621-09 | Square 8 | ||
| 261621-10 | Square 8 / slotted | ||
| 261621-11 | Square 8/M6 | ||
| 261621-12 | Triangle 7 | ||
| 261621-13 | Triangle 8 | ||
| 261621-14 | Triangle 10 | ||
| 261621-15 | Triangle 10/M6 | ||
| 261621-16 | Double Bit 3 | ||
| 261621-17 | Double Bit 5 | ||
| 261621-18 | Daimler Benz | ||
| 261621-19 | Triangle 10 / SEN | ||
| 261621-20 | Slotted | ||
| 261621-21 | Recessed hexagon 10 | ||
| 261621-22 | Recessed hexagon 8 | ||
| 261621-23 | Hexagon 8,5 | ||
| 261621-24 | ES3 | ||
| 261621-28 | Triangle 10/M5 | ||
| 261621-41 | Slotted recessed | ||
| 261621-47 | Recessed hexagon 8/3 mm pin | ||
| 261621-48 | Recessed square 8 | ||
| 261621-49 | Slotted 3 mm | ||
| 261622-10 | Cylinder lock keyed alike (IL101) | ||
| 261622-20 | Cylinder lock keyed to differ | ||
| 261623 | Solid plug. No defeater - only padlock trigger |
Mit * gekennzeichnete Produkte sind abschließbar und werden mit zwei Schlüsseln geliefert.
