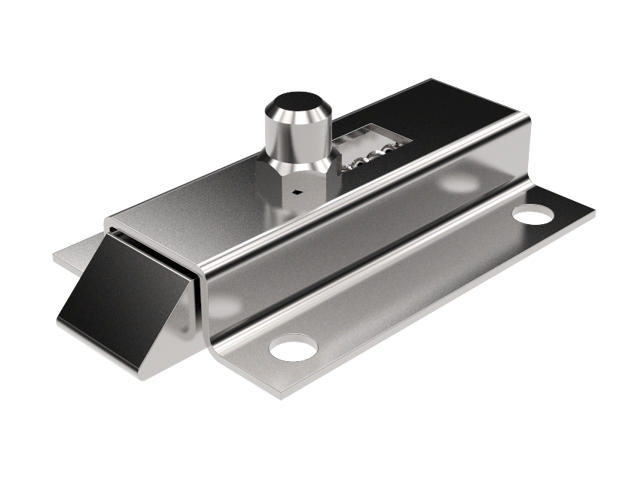

Fallenschloss

    Index Code 5-040

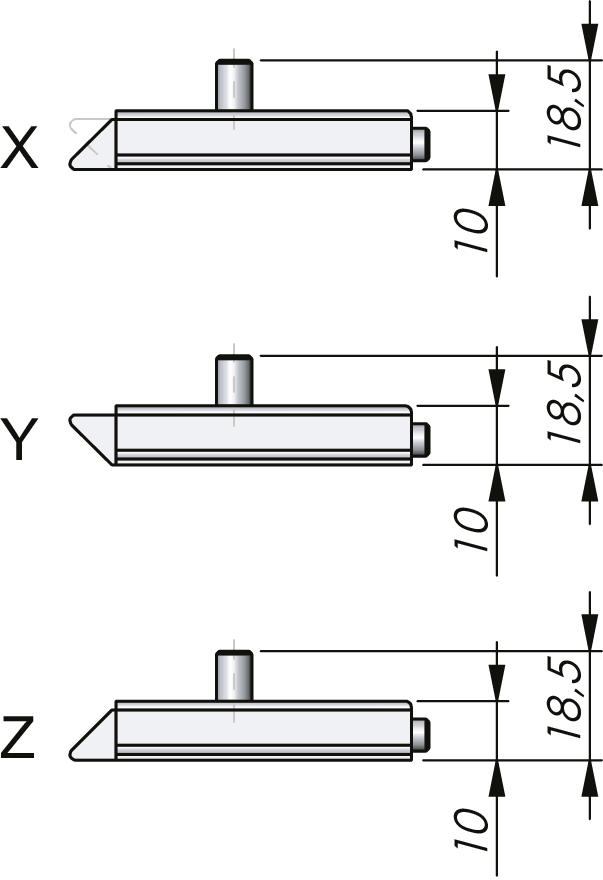

    Federriegel verriegeln durch ihren federbelasteten Riegel selbstständig. Die Entriegelung erfolgt von Hand. Zeichnung: feste (Y oder Z) oder drehbarer (X) Riegel. Federweg (Hub) beträgt 7,8 bis 12,5 mm. Montage mit Schweißbolzen oder Schrauben.

    PDF herunterladenRecommended Tightening Torque
    HousingSteel, zinc plated or unplated
    CamZinc die cast or steel, zinc plated
    Choose CAD format here: INFO_TEXT
    Download here:

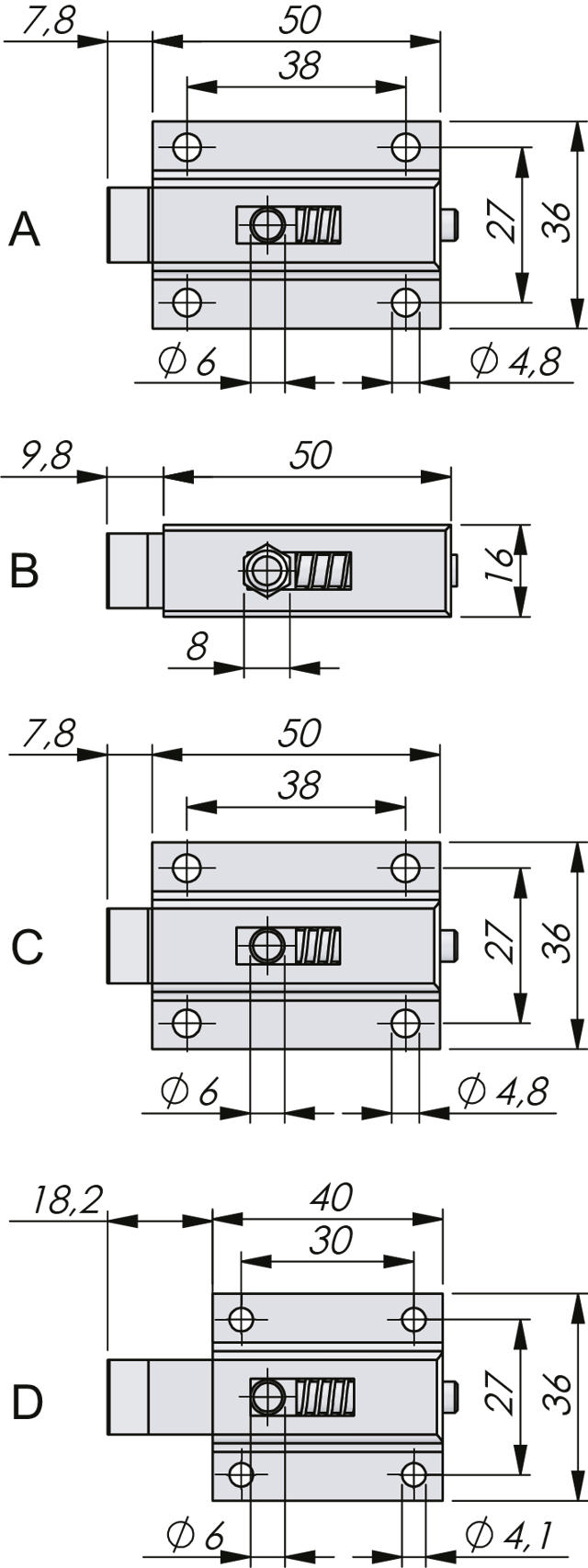

    CAD* P/N Cam Stroke Type Mounting Cam length Zeichnung
    		522101 Adjustable 18 Z Screw 7,8 mm 26
    		522102 Adjustable 18 Y Screw 7,8 mm 26
    		522103 Adjustable 20 X Anschweißbar 9,8 mm 27
    		522105 Two-point 20 X Anschweißbar 9,8 mm 27
    		522106 Two-point 18 X Screw 7,8 mm 28
    		522107 Adjustable 25 Z Screw 18,2 mm Not shown
    		522108 Adjustable 25 Y Screw 18,2 mm Not shown
    Anschweißbare Version wird unbehandelt geliefert.
