Klima-flex Scharnierverschluss GEN2
Index Code 2-317ef

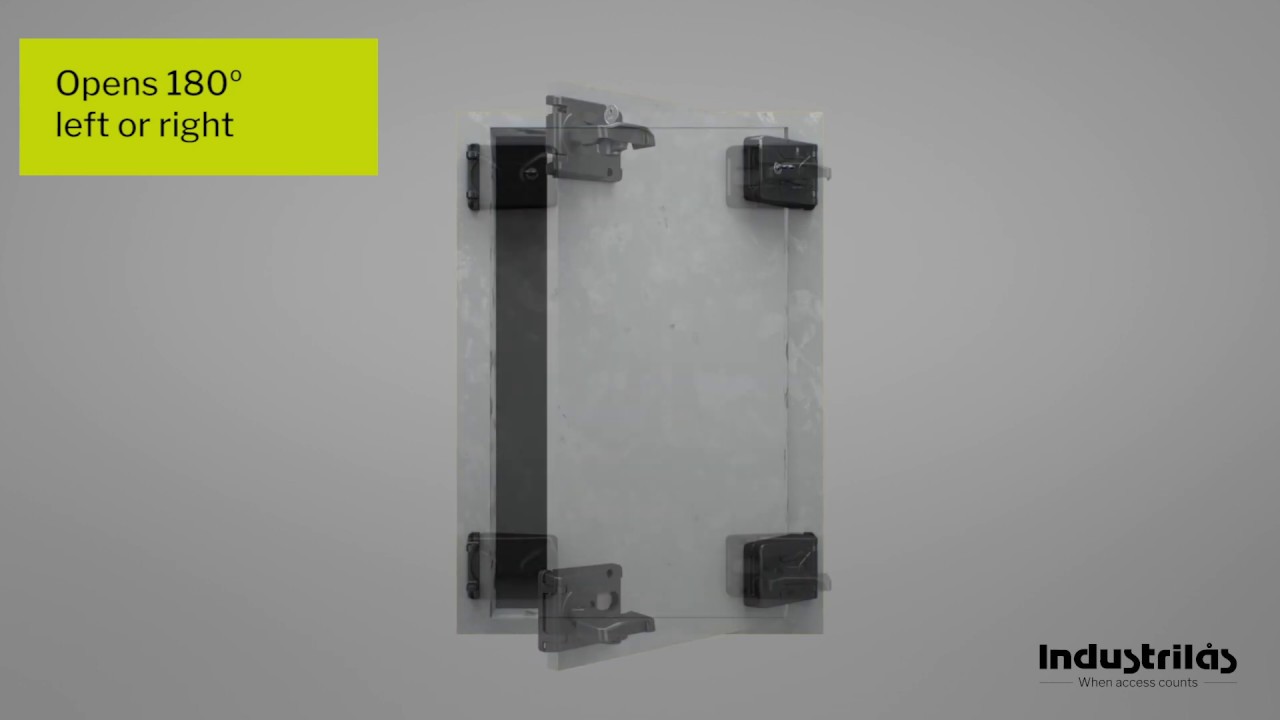

Das patentierte Klima-flex Scharnierverschluss wurde speziell für isolierte und druckbeaufschlagte Türen entwickelt. Das Scharnier ist auf allen Achsen um 3 mm anpassbar, ermöglicht eine Kompression von 3 mm und ein Öffnen der Tür um 180° in jede Richtung sowie ein vollständiges Entfernen der Tür.
In einem sicheren zweistufigen Öffnungsprozess wird der Schrank zuerst drucklos gemacht und dann vollständig geöffnet. Ein leichtes, fühlbares Klicken weist darauf hin, ob die Tür geöffnet oder geschlossen ist. Ein separat erhältlicher Einbauwinkel sorgt für zusätzliche Stabilität.
Erfüllt die Anforderungen gemäß Abdichtungsstufe L1 nach DIN EN 1886.
| PDF herunterladen | Recommended Tightening Torque |
| Cylinder | Zinc die cast, stainless steel 304 cap and dust shutter |
| Insert | Zinc die cast, black texture powder coated |
| Handle | Glass fibre reinforced polyamide (PA6GF30) |
| Pin | Stainless steel 304 |
| Frame part | Zinc die cast, black powder coated |
| Door part | Glass fibre reinforced Polyamid (PA6GF30) |
| Mounting bracket | Zinc die cast, zinc plated |
| Latching cam | Zinc die cast, black powder coated |
| Classifications | DIN EN 61373, VDI 6022 |
| Cylinder information | Cylinder with other key codes on request |
| CAD-Format hier wählen: |
| Download here: |
|
2-317e |
|
|
|
|
|
