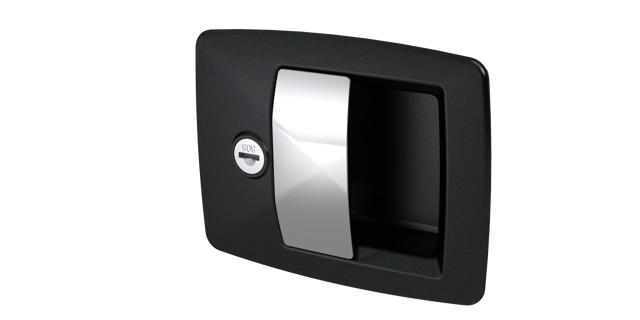

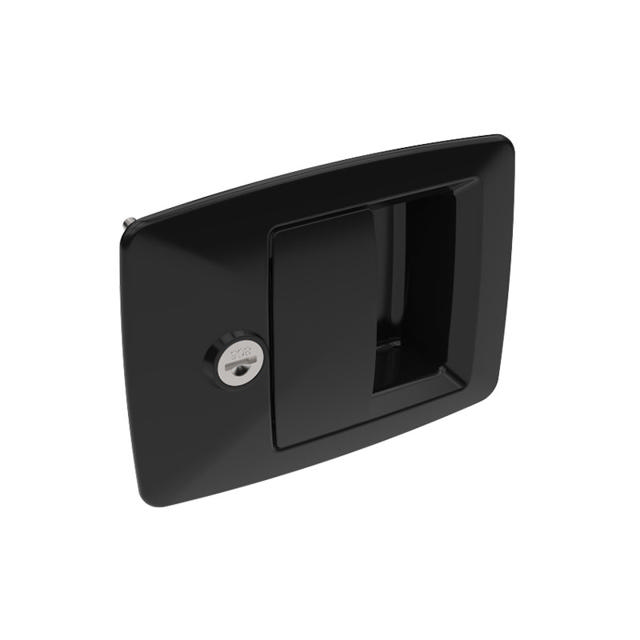

Vector P Schnappriegelverschluss
Index Code 2-834
Der patentierte, strapazierfähige Vector P Schnappriegelverschluss ist vibrationsresistent und wurde für Straßen- und Offroad-Fahrzeuge entwickelt. Zweistufiger Schließer sorgt bei Bedarf für extra Sicherheit. Im geschlossenen Zustand widersteht der Verschluss einer Zugkraft von 225 kg.
Mit linkem, rechten oder universellem Griff erhältlich. Montage mit Einbauwinkel oder vier eingeformten Schrauben. Wasser- und staubdicht nach IP65.
| PDF herunterladen | Vector P Handle Types and Information |
| Cylinder | Zinc die cast, stainless steel 304 cap and dust shutter |
| Nut | Steel, zinc plated |
| O-ring | NBR |
| Manoeuver arms | Zinc die cast, zinc plated |

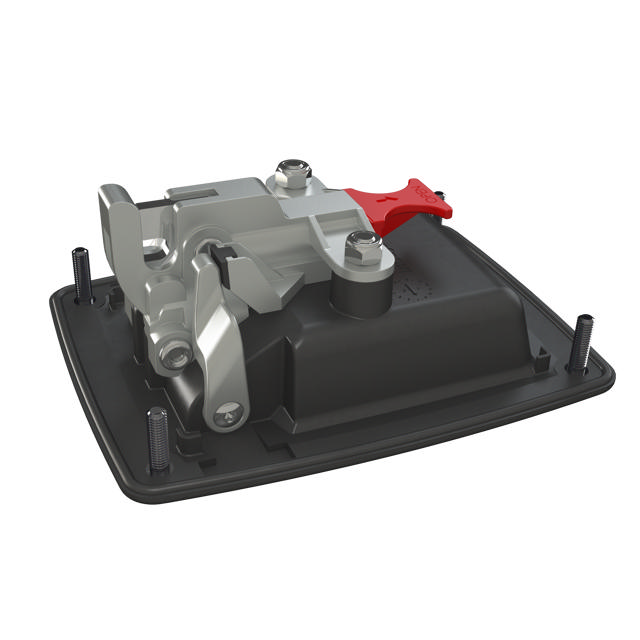

| Mounting bracket, mould-in bolts, maneuver mechanism and striker used inside sealed area | Steel, zinc plated |
| PUR gasket | Polyurethane |
| Body, grip handle and adapter for cylinder (internal component) | Glass fibre reinforced polyamide (PA6GF30) |
| Classifications | IP66, DIN EN 61373 |
| Cylinder information | Lieferung erfolgt mit 2 Schlüsseln, Cylinder with other key codes on request |
| Notes | The tightening torque of the two nuts for the mounting bracket is 3,0 Nm. The tightening torque of the four nuts for the mould-in bolts is 2,2 Nm. It is important that the four holes made in the cut out for the mould-in bolts are within tolerance, to avoid damage when tightening the M5 nuts. |
| CAD-Format hier wählen: |
| Download here: |
|
2-834a |
|
|
|
|
|
|
|
