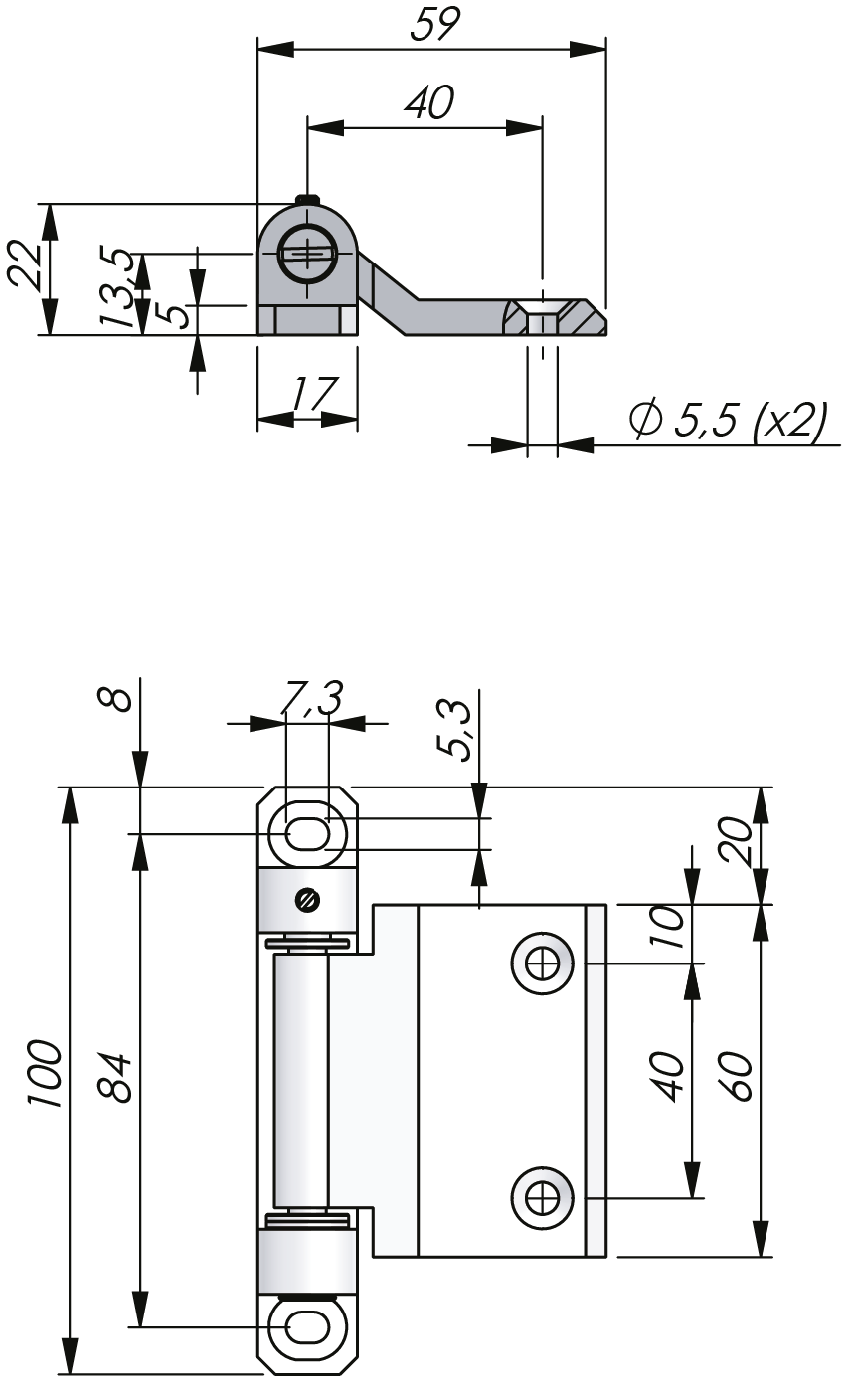

Bisagra 2D externa ajustable 180°
Index Code:3-177
Bisagra ajustable para puertas aisladas. El pasador de la bisagra funciona como un tornillo para ofrecer la posibilidad de ajustar la puerta 2 mm en vertical. Un tornillo de fijación en la parte del marco bloquea al ajuste elegido. Los agujeros ovalados en la parte del marco proporcionan un ajuste horizontal de 2 mm.
La bisagra se suministra como piezas separadas y está disponible en dos versiones: una para puertas con bisagra izquierda y otra para puertas con bisagra derecha.
Las bisagras pueden suministrarse con pasadores de acero inoxidable.
| Descargar pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Door part | Zinc die cast, black coated or chrome plated |
|---|---|
| Frame part | Zinc die cast, black coated or chrome plated |
| Pin | Steel, zinc plated |
| Washer | Polyamide |
| Choose CAD format here:
Para descargar archivos CAD para este producto
|
| Download here: |
To download CAD-files, you need an Industrilas account. It only takes a minute.
