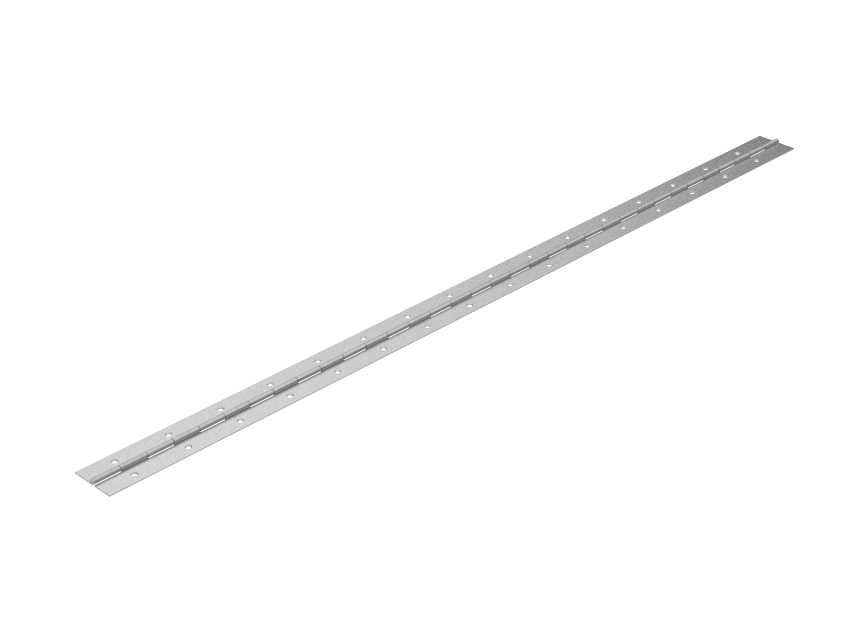

Bisagras continuas
Index Code:3-820

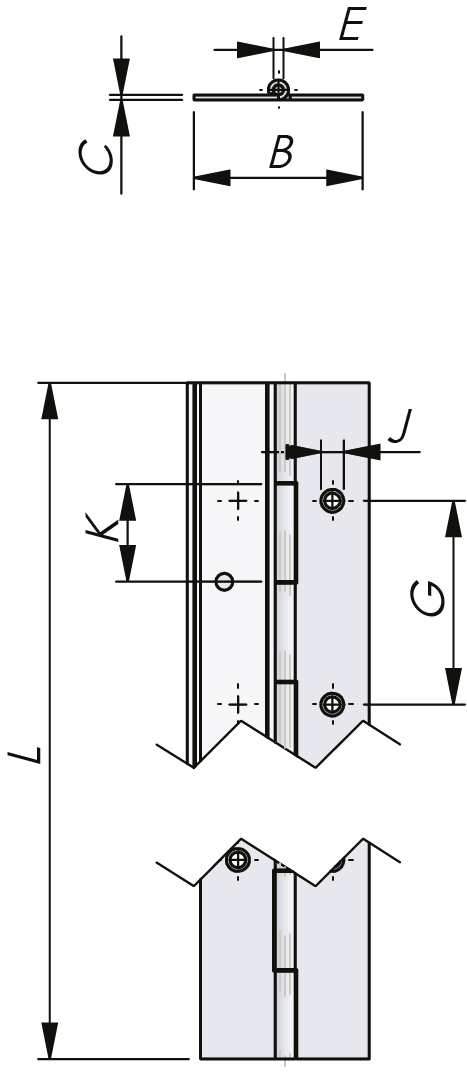

Bisagra continua con agujeros empotrados para el montaje atornillado con montaje universal a la izquierda y a la derecha. Se suministra en longitudes cortadas a medida donde esta medida (L en el dibujo y la tabla) se indica en milímetros y se inserta en lugar de -LLLL al final del número de pieza. Por ejemplo: el número de producto 3520-110720-0852 se suministra en longitudes de 852 mm. Las cantidades mínimas de pedido se aplican a las longitudes cortadas a medida. También está disponible en la longitud estándar de 3500 mm.
| Descargar pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Hinge | Steel, zinc plated |
|---|---|
| Pin | Steel |
| Continuous Hinge With Holes - for Screw-On Mounting | |||||||
|---|---|---|---|---|---|---|---|
| B= | J= | C=0,7 mm | C=1,0 mm | C=1,25 mm | C=1,5 mm | C=2,0 mm | C=3,0 mm |
| 20 | 3,5 | 3520-110720-LLLL | - | - | - | - | - |
| 25 | 3,5 | 3520-110725-LLLL | 3520-111025-LLLL | - | - | - | - |
| 28 | 4,0 | 3520-110728-LLLL | 3520-111028-LLLL | - | - | - | - |
| 32 | 4,5 | 3520-110732-LLLL | 3520-111032-LLLL | 3520-121232-LLLL | 3520-131532-LLLL | - | - |
| 40 | 5,4 | 3520-110740-LLLL | 3520-111040-LLLL | 3520-121240-LLLL | 3520-131540-LLLL | 3520-162040-LLLL | - |
| 50 | 6,0 | 3520-110750-LLLL | 3520-111050-LLLL | 3520-121250-LLLL | 3520-131550-LLLL | 3520-162050-LLLL | 3520-163050-LLLL |
| 60 | 6,5 | - | - | 3520-121260-LLLL | 3520-131560-LLLL | 3520-162060-LLLL | 3520-163060-LLLL |
| 70 | 6,8 | - | - | - | - | 3520-162070-LLLL | 3520-163070-LLLL |
| 80 | 7,0 | - | - | - | - | 3520-162080-LLLL | 3520-163080-LLLL |
| 100 | 7,5 | - | - | - | - | 3520-162010-LLLL | 3520-163010-LLLL |
