Rotation

Öffnungsgriff und Staubschutz

Index Code:
2-590

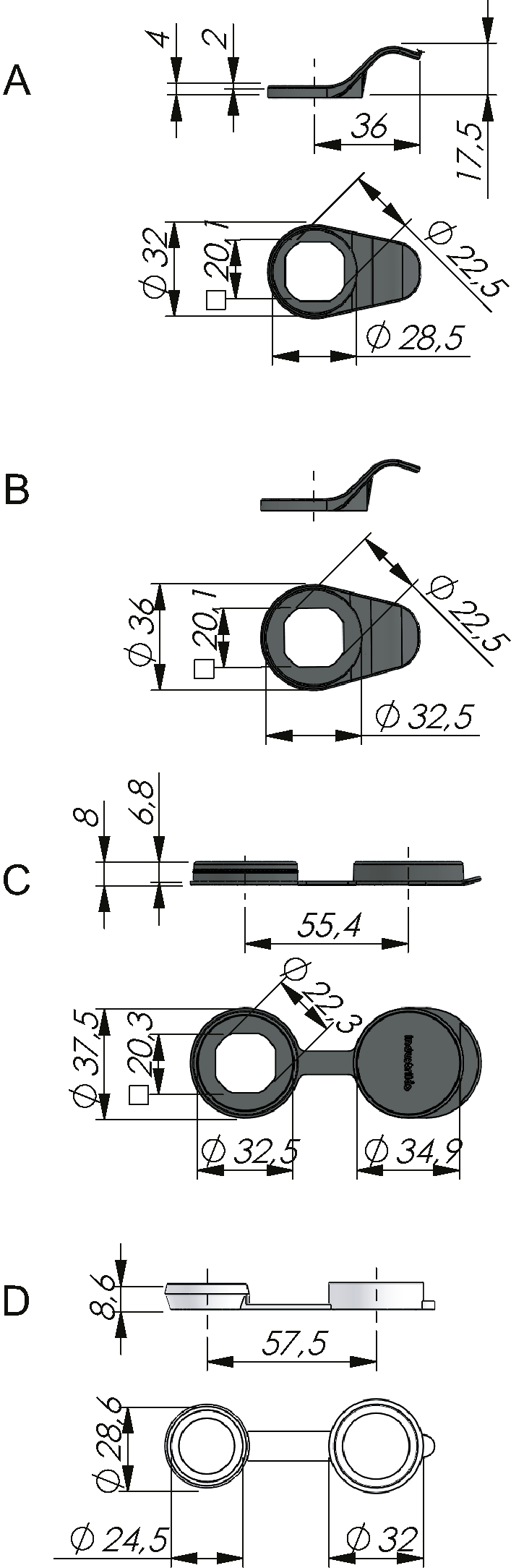

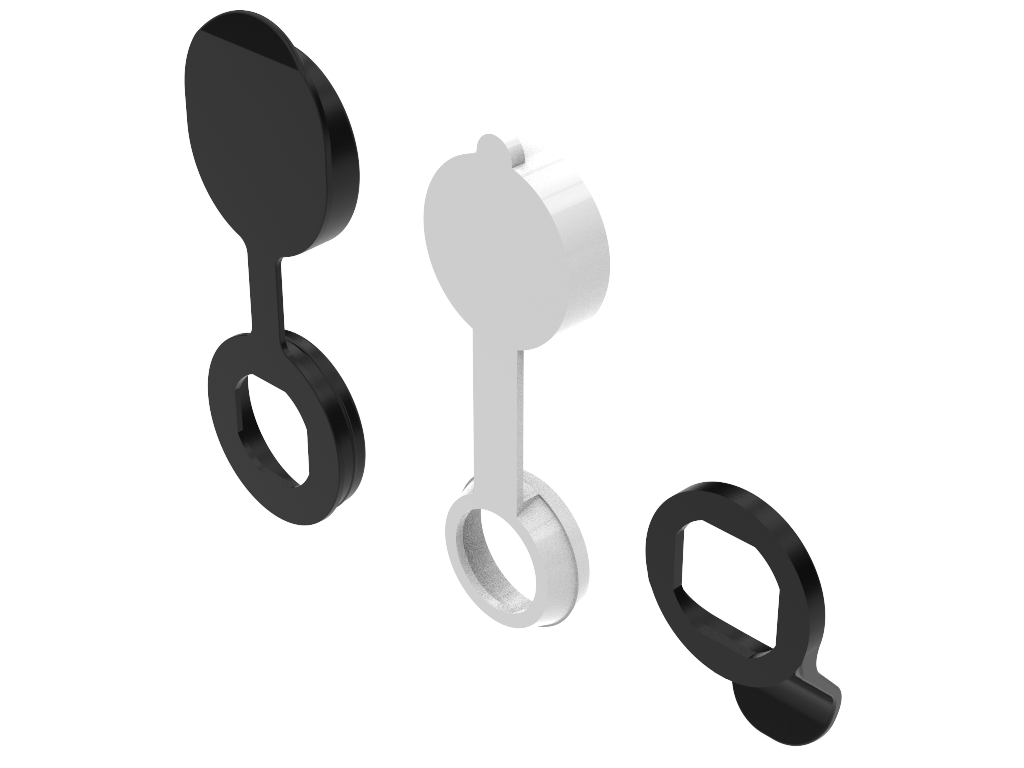

Öffnungsgriffe (schwarz) und Staub- oder Schutzkappen (schwarz) für Drehriegelverschlüsse mit einem Kragendurchmesser von 28 oder 32 mm (siehe Tabelle). Der weiße Staubschutz für Drehriegelverschlüsse besitzt eine angepasste, runde Lochbild mit 16 x 19 mm. Diese Verriegelungen finden Sie auf den Seiten 2-620 und 2-655.

Download PDF
Product Data Sheet
Dust cover, blackTPE
Dust cover, whitePolyethene
Finger pullGlass fibre reinforced polyamide (PA6GF30)
NotesDas H-Maß muss um 2 mm erhöht werden, um die Materialstärke auszugleichen.
Choose CAD format here:

To download CAD-Files for this product
1. Select CAD-format
2. Click the green cube icon to generate CAD-Files
3. Wait until the download symbol is completed
4. Click the download symbol to download

Download here:
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
