Manija de compresión en T de acero inoxidable
Index Code:6-152

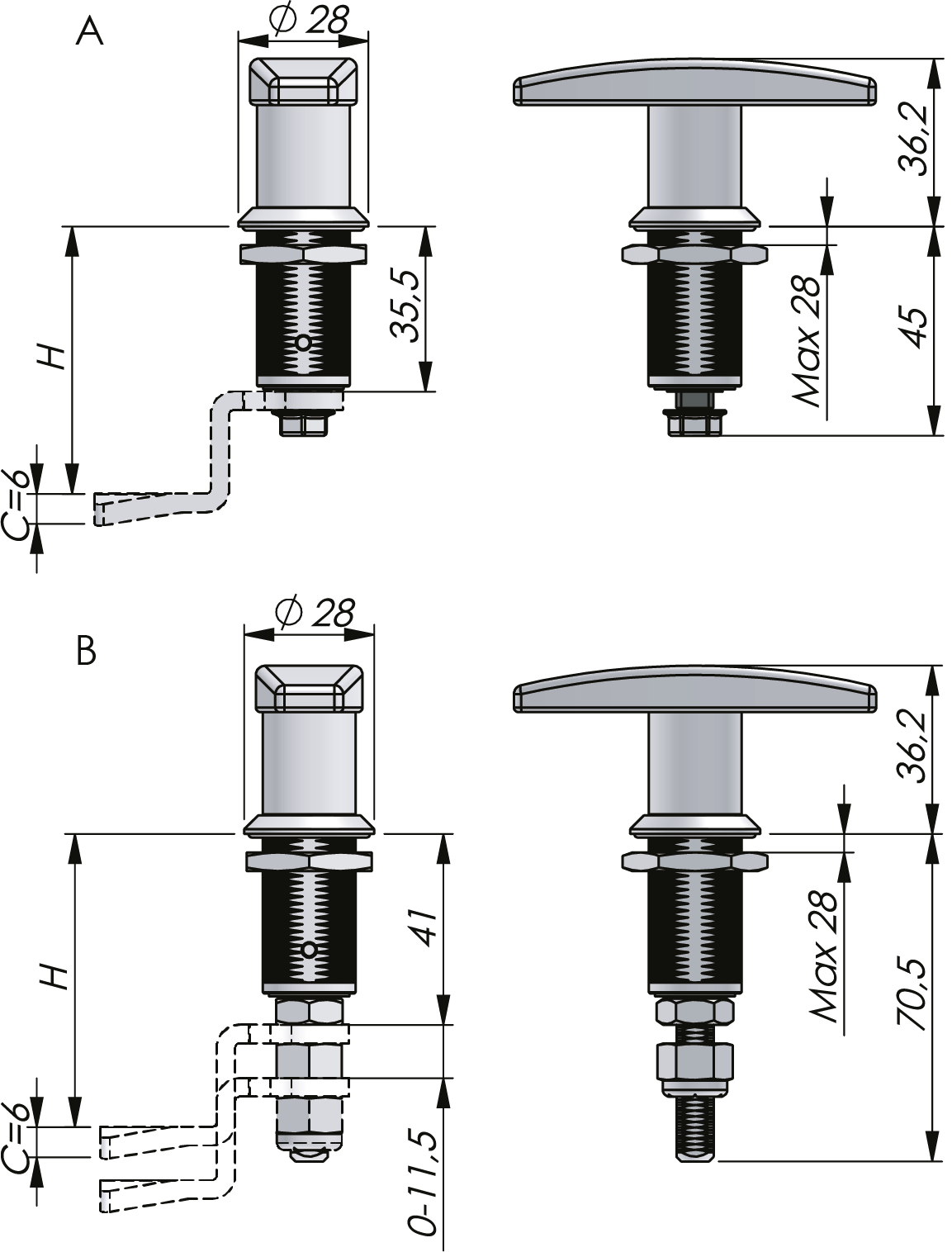

Manija T de compresión que se cierra y aprieta con un solo movimiento continuo de media vuelta. El primer giro de 90° mueve la leva 90° y el segundo giro de 90° retrae la leva 6 mm. Disponible en dos tipos de cierre: leva ensamblada en posición fija y leva en ensamblada en posición ajustable. La versión ajustable ofrece un vástago alargado y roscado que permite colocar la leva en toda su longitud. La leva se fija con contratuercas.
Grado de protección IP69K y a prueba de agua según NEMA 4. Las levas se ordenan por separado.
| Descargar pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Counter-nuts | Stainless steel 304 |
|---|---|
| Handle | Stainless steel 304 |
| Housing | Stainless steel 304 |
| Nut | Stainless steel 303 |
| Cutout | COMBI |
|---|---|
| Notes | Protection degree IP69K and classed as Waterproof according to NEMA 4. |
| Classifications | IP6K,NEMA 4,DIN EN 61373 |
