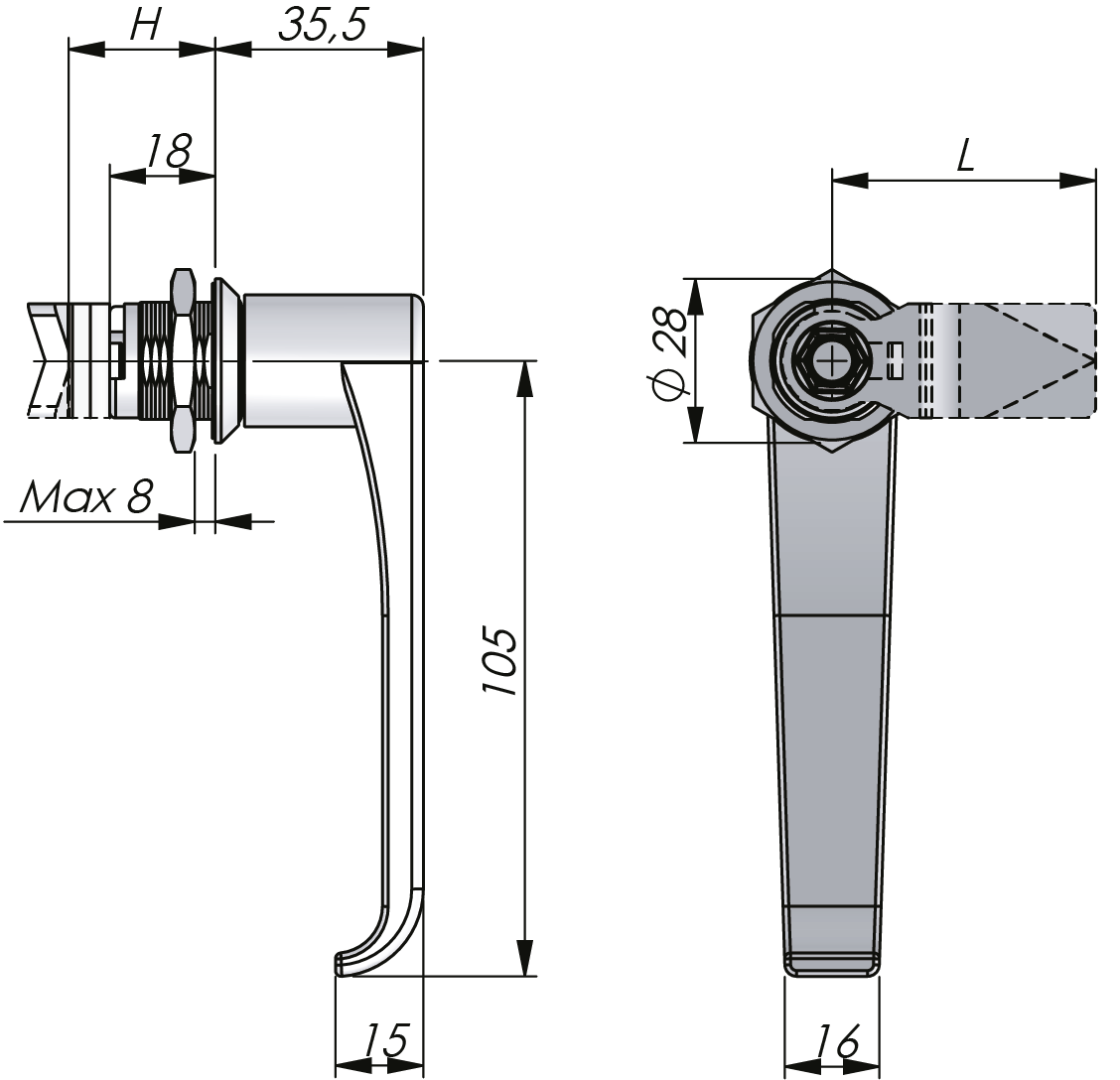

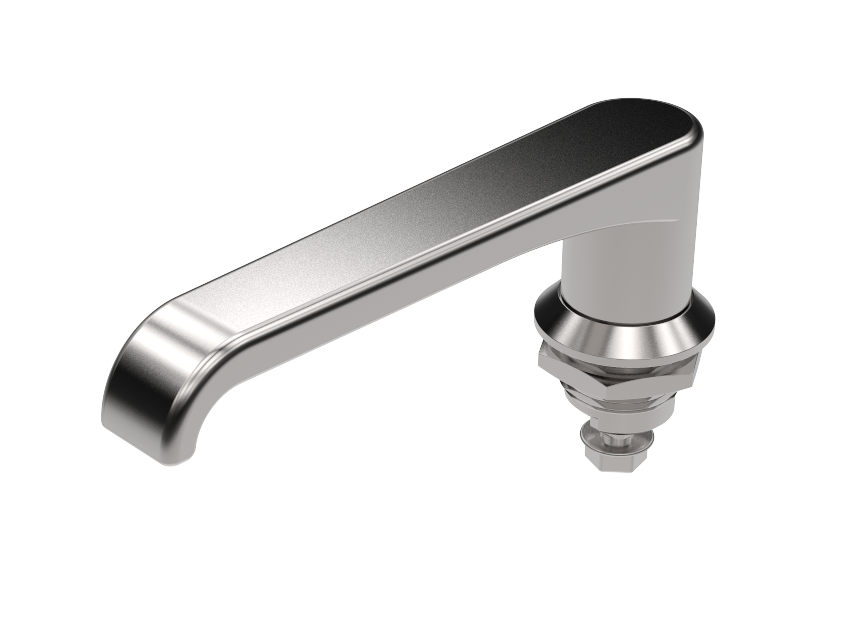

Drehriegelverschluss mit L-Griff aus Edelstahl 18 mm

Drehriegelverschluss mit L-Griff aus Edelstahl 18 mm

Index Code:

6-160

Drehriegelverschluss mit L-Griff in Ausführung ohne Verriegelung. Für Öffnen oder Schließen in Drehrichtung im oder gegen den Uhrzeigersinn einsetzbar. Schutzklasse IP65 und auch wasserdicht gemäß NEMA 4. Mutter im Lieferumfang enthalten.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Recommended Tightening Torque

Handle	Stainless steel 304 or 316

Classifications	IP65,NEMA 4

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAAAA-B-HHLL)

AAAAAA	Description material
263901	Stainless steel SS 304
269001	Acid-proof steel SS 316

B	Assembly
0	No cam
1	RH
2	LH

HHLL	H/L in mm
0000	No cam
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

Beispiel

269001-1-3845 ist ein säurefester L-Griff für rechten Türanschlag, Verriegelung mit Zunge mit H-Maß von 38 mm und Standardlänge von 45 mm.
