RotationGeeignet für Profil-HalbzylinderGeeignet für Rundzylinder

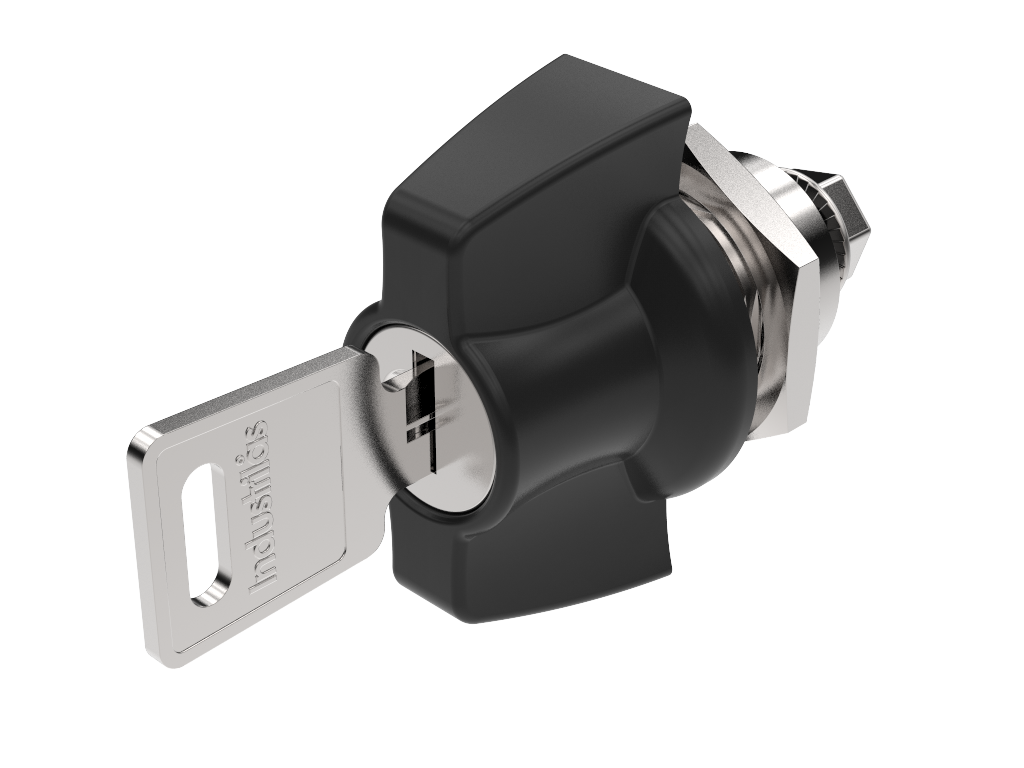

Drehriegelverschluss mit Knebel-Griff 18 mm

Index Code:
2-252

Drehriegelverschluss mit Knebel-Griff in Ausführung mit oder ohne Verriegelung. Ergonomisches Design für sicheren Griff beim Öffnen. Das Öffnen oder Schließen kann mit dem Griff in Drehrichtung im oder gegen den Uhrzeigersinn erfolgen. Schlüssel kann in der offenen und der abgeschlossenen Position abgezogen werden. Lieferung mit Mutter und zwei Schlüsseln. IP65 Schutzklasse.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
Download PDF
Industrilas cut out versions
Cam and screwSteel, zinc plated
CylinderZinc die cast, stainless steel 304 cap and dust shutter
Earthing nutZinc die cast, zinc plated
HousingZinc die cast, chrome plated
Standard nutZinc die cast, zinc plated
Wing knobZinc die cast, chrome plated, black texture powder coated or glass fibre reinforced Polyamide (PA6GF30), black
CutoutCOMBI
ClassificationsIP65
Cylinder informationLieferung erfolgt mit 3 Schlüsseln
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAB-C-HHLL)
AAAAA Surface on wing knob/housing
24134Zinc wing knob. Chrome housing.
24164Zinc wing knob. Black housing.
24504PA6 wing knob. Zinc housing.
B Fixation nut
2Standard nut
3Earthing nut
C Cylinder/Locking
0Non-locking
1Keyed alike IL101
2Keyed to differ *
7Keyed alike IL0333

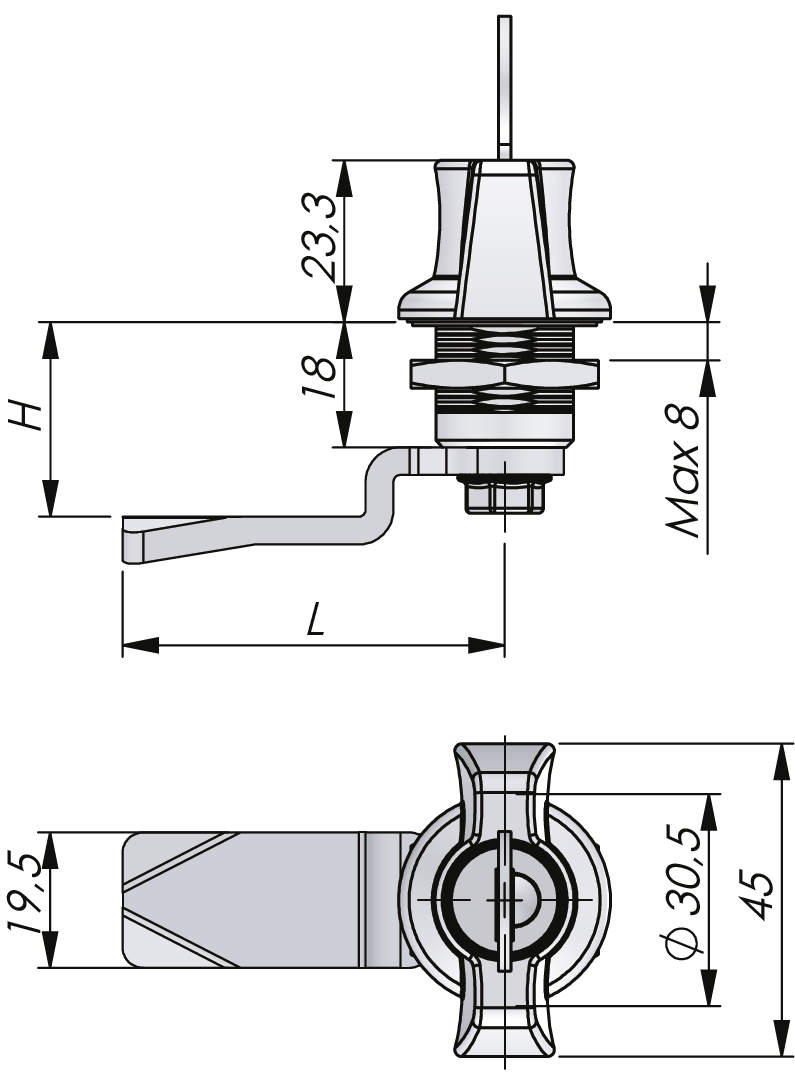

HHLL H/L in mm
0000No cam
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45
