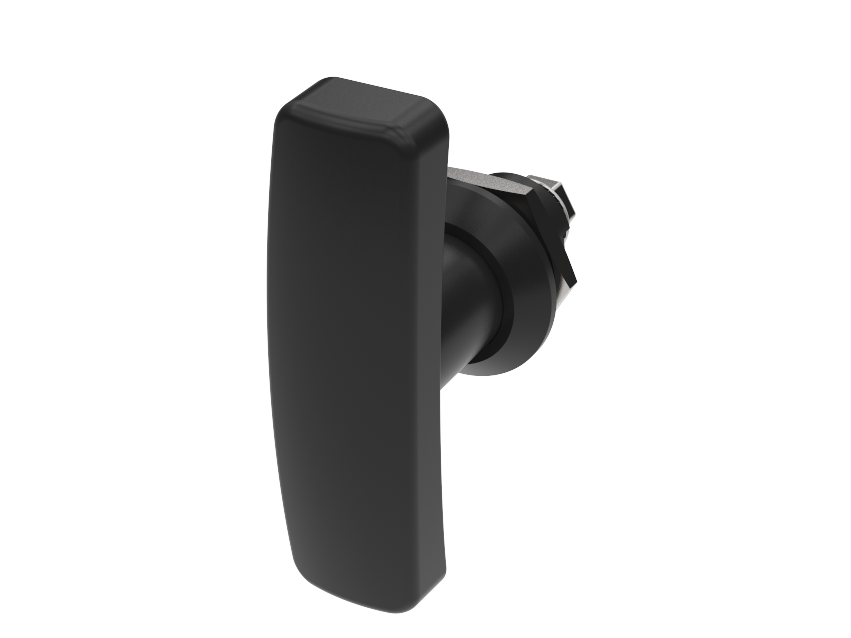

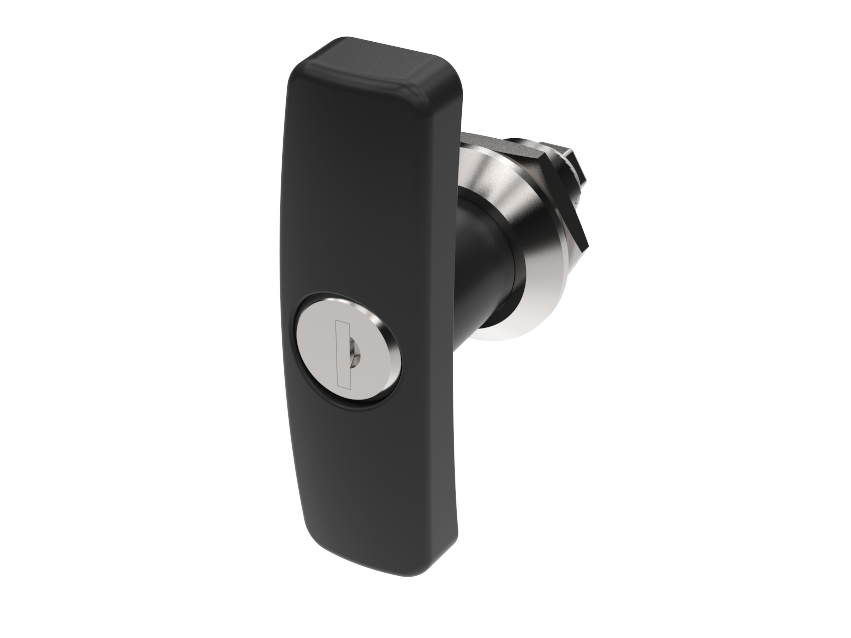

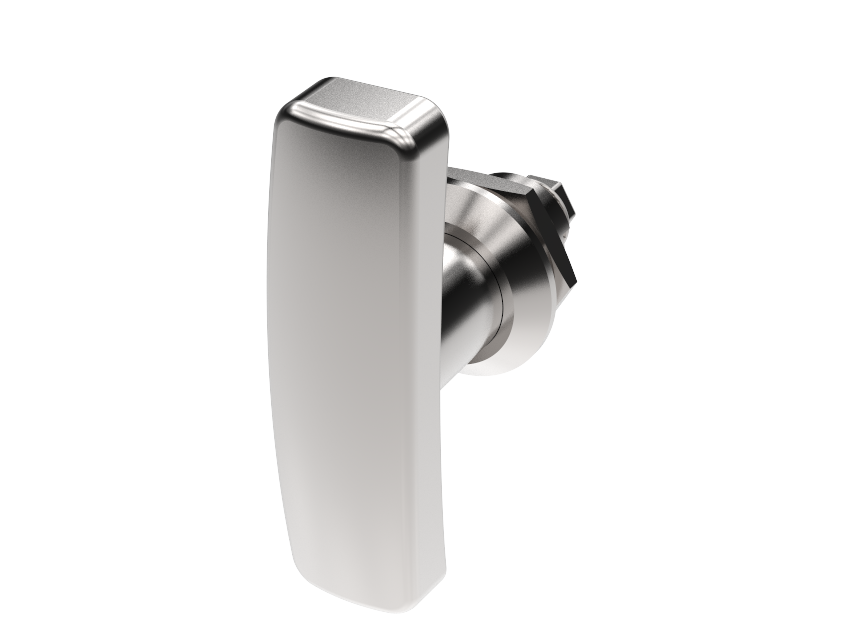

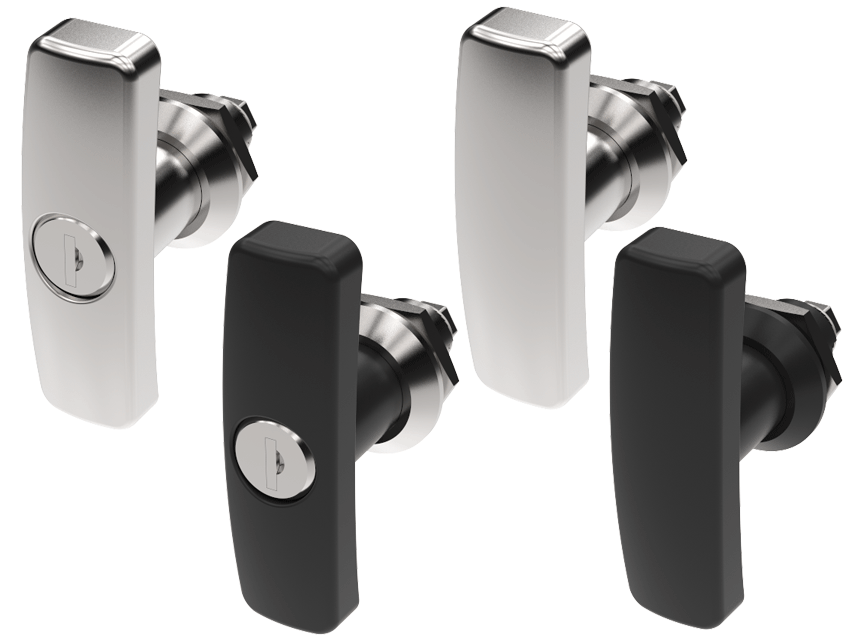

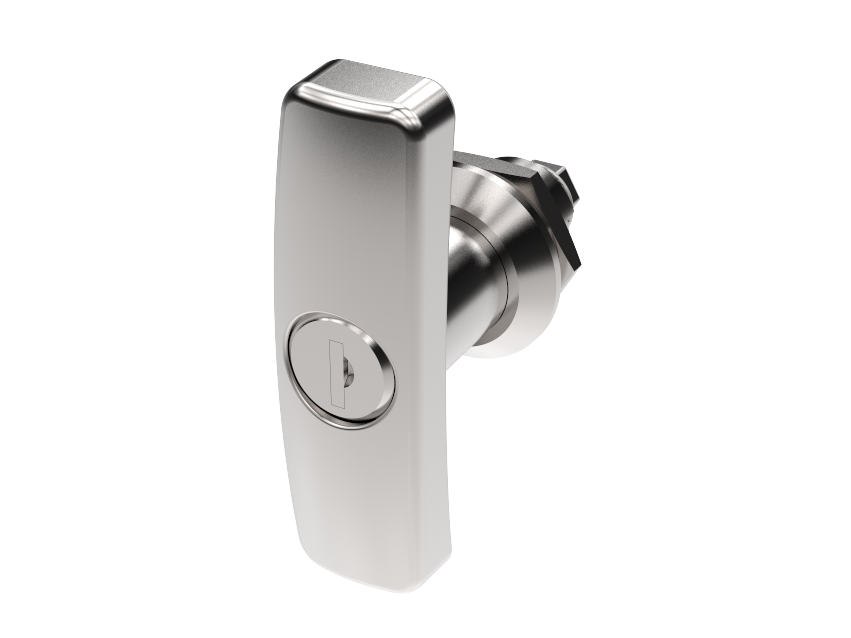

Drehriegelverschluss T-Griff 18 mm

Index Code:

2-271

Drehriegelverschluss mit T-Griff in Ausführung mit oder ohne Verriegelung. Für Öffnen oder Schließen in Drehrichtung im oder gegen den Uhrzeigersinn einsetzbar. Lieferung mit Mutter und zwei Schlüsseln. IP65 Schutzklasse.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Recommended Tightening Torque

Cam and screw	Steel, zinc plated
Handle	Zinc die cast, chrome plated or black texture powder coated
Cylinder	Zinc die cast, stainless steel 304 cap and dust shutter
Earthing nut	Zinc die cast, zinc plated
Housing	Zinc die cast, chrome plated or black texture powder coated
Standard nut	Zinc die cast, zinc plated

Delivery includes	Supplied with nut
Classifications	IP65,DIN EN 61373
Cutout	COMBI
Cylinder information	Lieferung erfolgt mit 3 Schlüsseln,Cylinder with other key codes on request

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)

AAAA	Handle
2510	T-handel 18 mm

B	Nut
0	SN
1	EN

CC	Cylinder
00	Non-locking
80	Keyed alike IL101
81	Keyed alike IL0333
90	Keyed to differ

D	Surface
2	Chrome
6	Black Powder Coated

E	Assembly
2	IP54 - enclosed cam
3	IP65 - enclosed cam
4	IP54 - assembled
5	IP65 - assembled

F	Cam
0	Steel

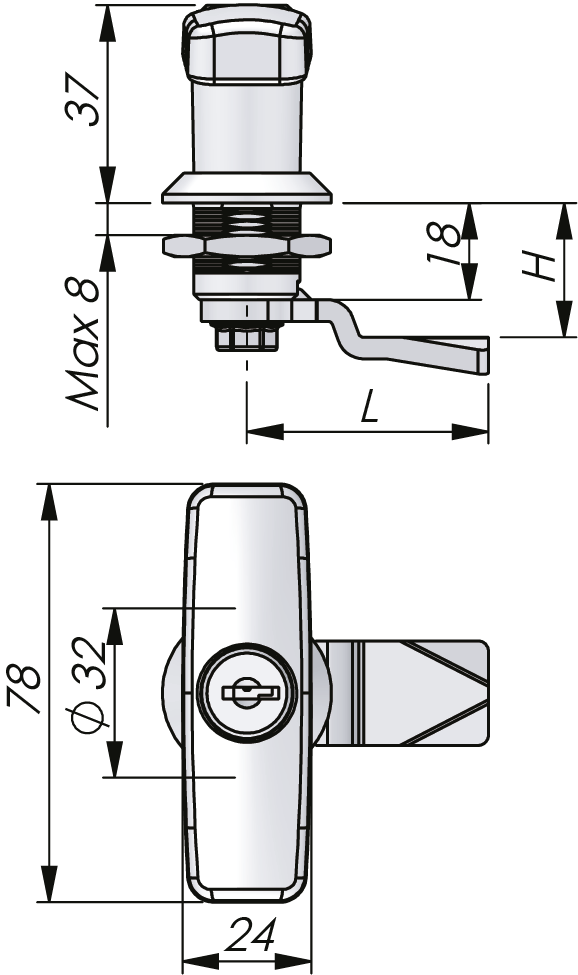

HHLL	H/L in mm
0000	No cam
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

SM = Standardmutter EM = Erdungsmutter
