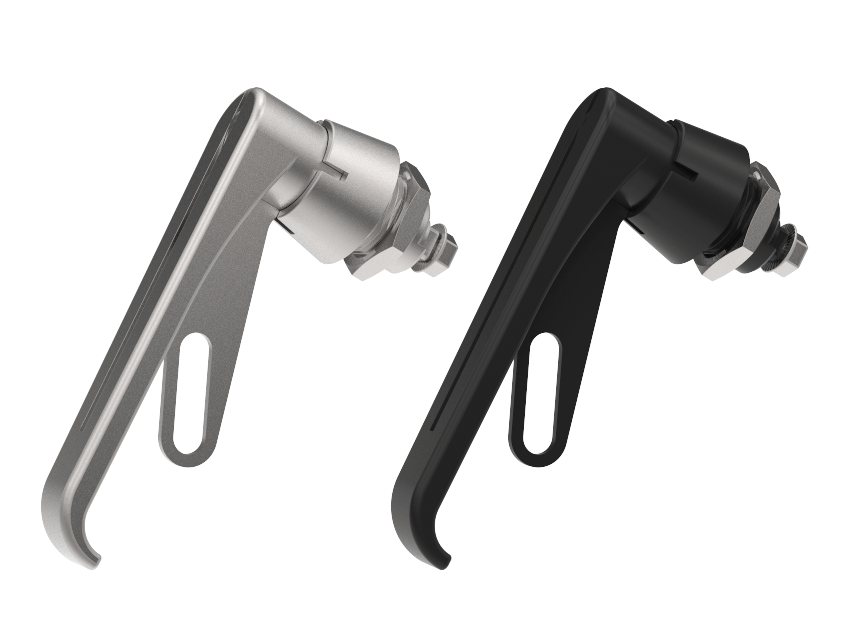

Drehriegelverschluss mit L-Griff

Index Code:

2-300

Drehriegelverschluss mit L-Griff für Vorhängeschloss, mit federnd gelagerter Öse für ein Vorhängeschloss. Mutter im Lieferumfang enthalten. Schutzklasse IP65 und auch wasserdicht gemäß NEMA 4.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Recommended Tightening Torque

Cam and screw	Steel, zinc plated
Earthing nut	Zinc die cast, zinc plated
Handle	Zinc die cast, chrome plated or black coated
Housing	Zinc die cast, chrome plated or black coated
Padlock loop	Steel, chrome plated or black coated
Standard nut	Zinc die cast, zinc plated

Notes	0
Classifications	IP65,NEMA 4

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAAAA-B-HHLL)

AAAAAA	Description - surface treatment	Nut
261364	Chrome	Standard
261365	Chrome	Earthing nut
261564	Black	Standard
261565	Black	Earthing nut

B	Assembly
0	No cam
1	RH
2	LH

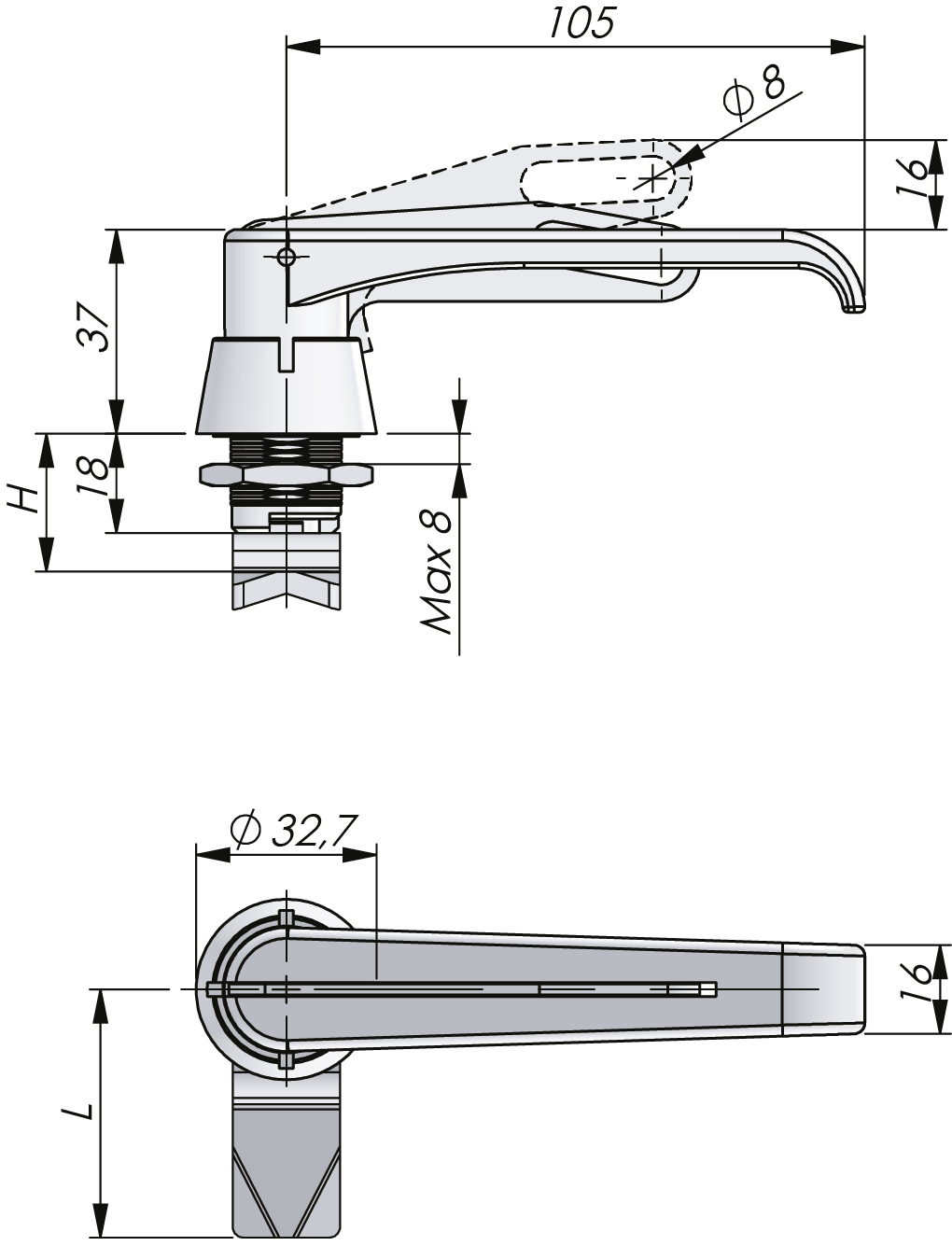

HHLL	H/L in mm
0000	No cam
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45
