Vision Schwenkhebel Ergonomic Line

Index Code:

1-005.15

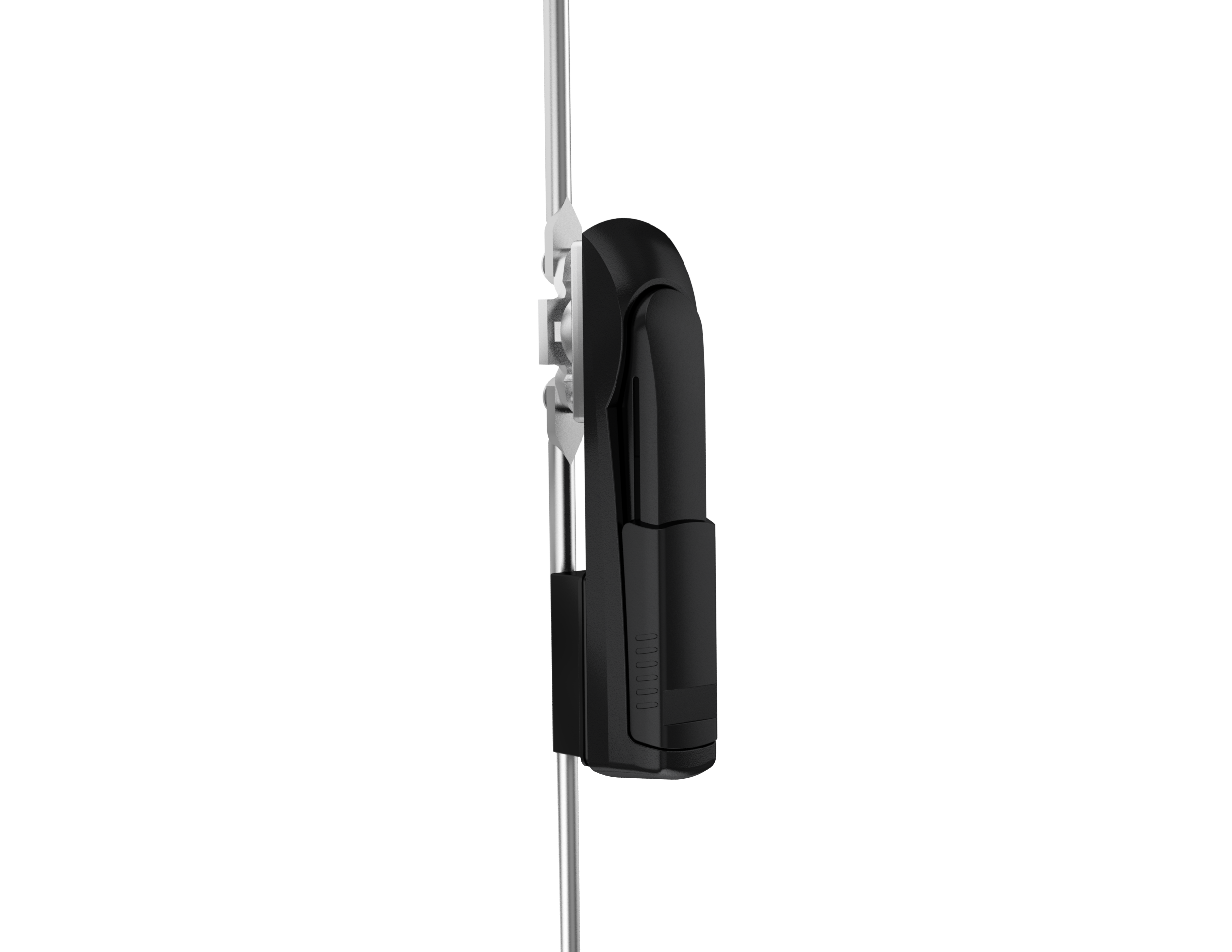

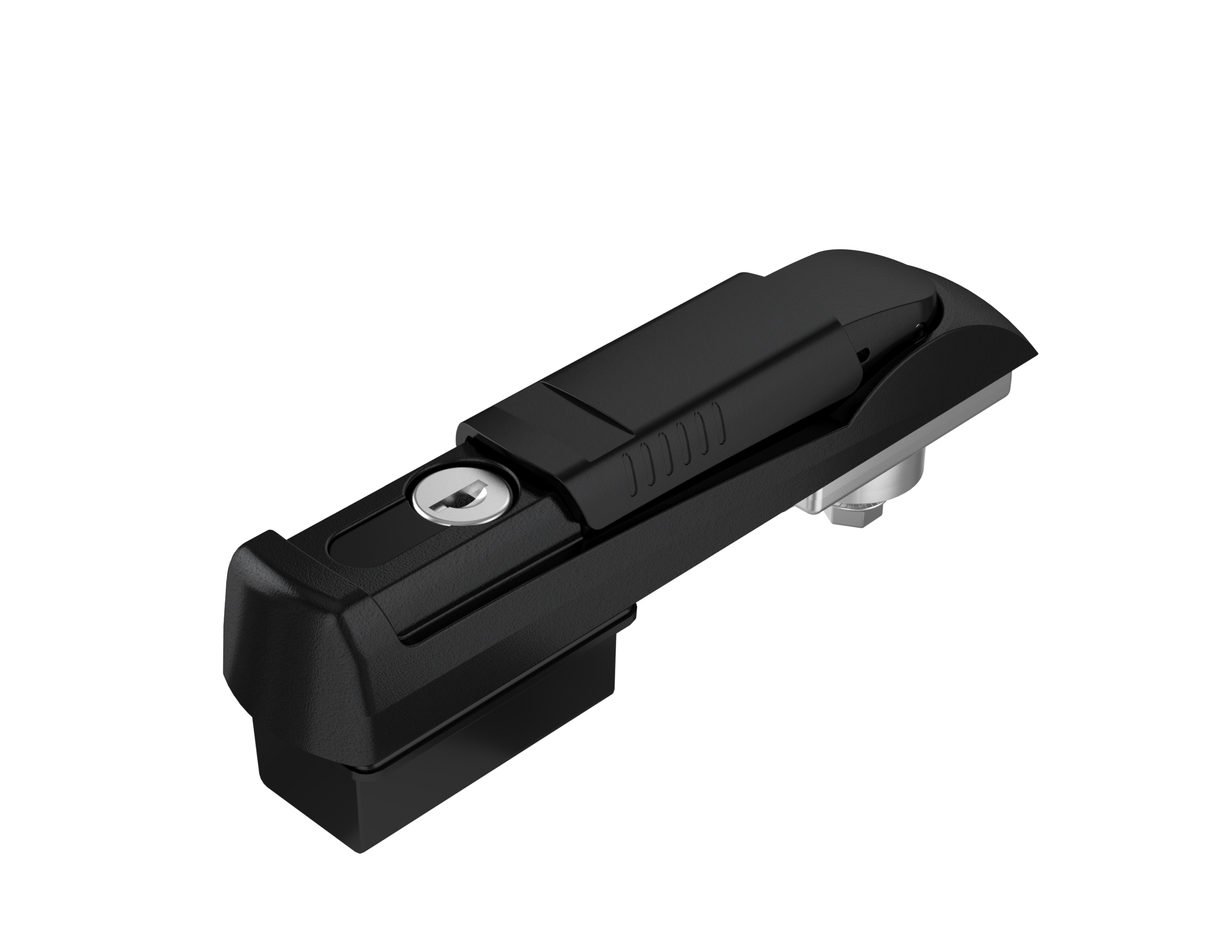

Flacher Schwenkhebel für Vision Classic Verriegelungssysteme, traditionelle Zungen und Rundstangensysteme. Zur Verwendung mit einem 40 mm Profilzylinder oder für Ausstattung mit Taster oder Betätigung. Zylinder, Taster oder Einsatz befinden sich im Teller des Schwenkhebels und ermöglichen eine ergonomischere Bedienung des Hebels.

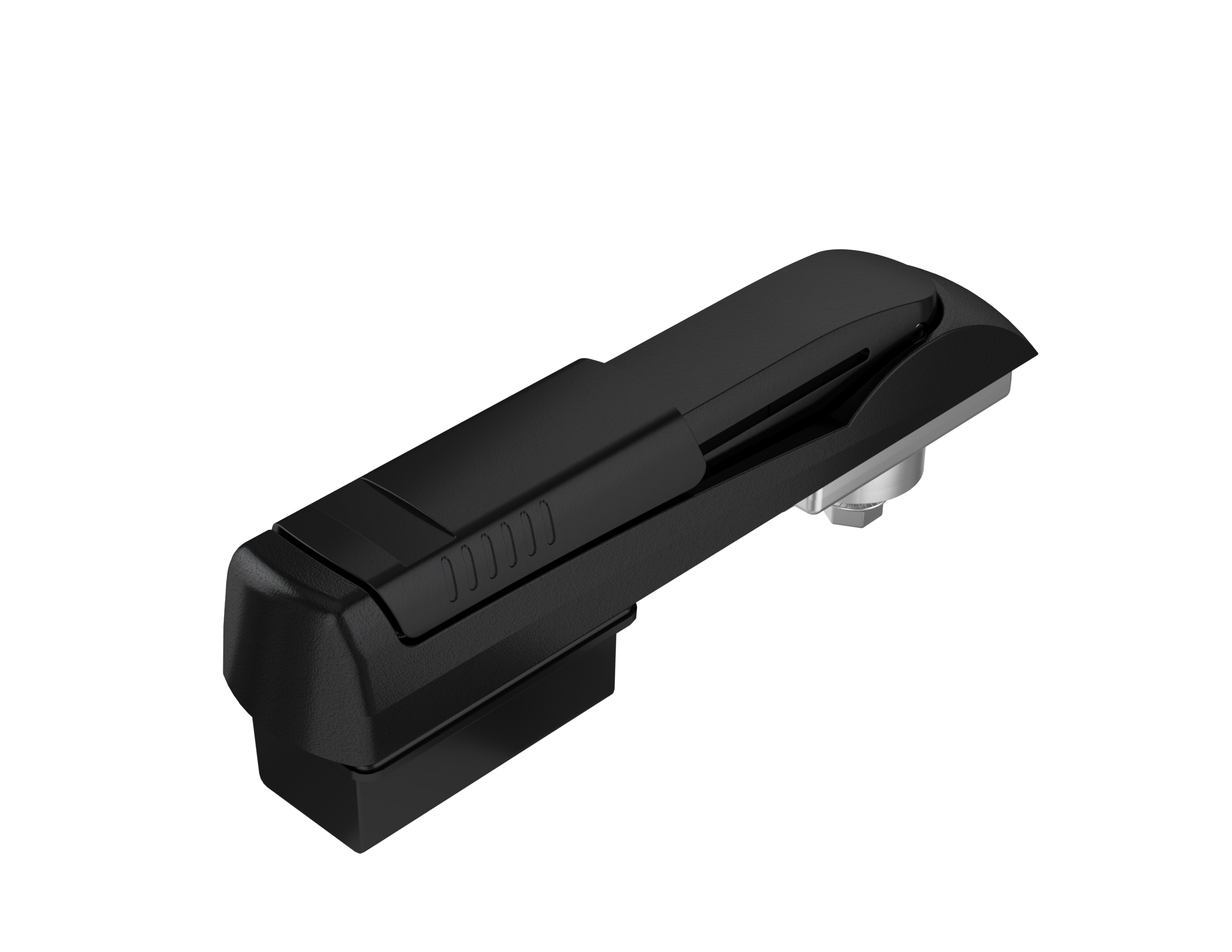

Der zugfederbelastete Griff springt heraus, wenn er entriegelt oder der Taster betätigt wird. Der Zylinder wird durch einen verschiebbaren Staubschutz geschützt. Wasserdicht (IP66) nach NEMA 4.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Industrilas cut out versions
Download PDF	Recommended Tightening Torque

Dish	Glass fibre reinforced polyamide (PA6GF30)
Dust cover	Glass fibre reinforced polyamide (PA6GF30)
Handle	Glass fibre reinforced polyamide (PA6GF30)
O-ring	NBR
Push button	Glass fibre reinforced polyamide (PA6GF30)
Shaft and turn stop for cam	Zinc die cast, zinc plated

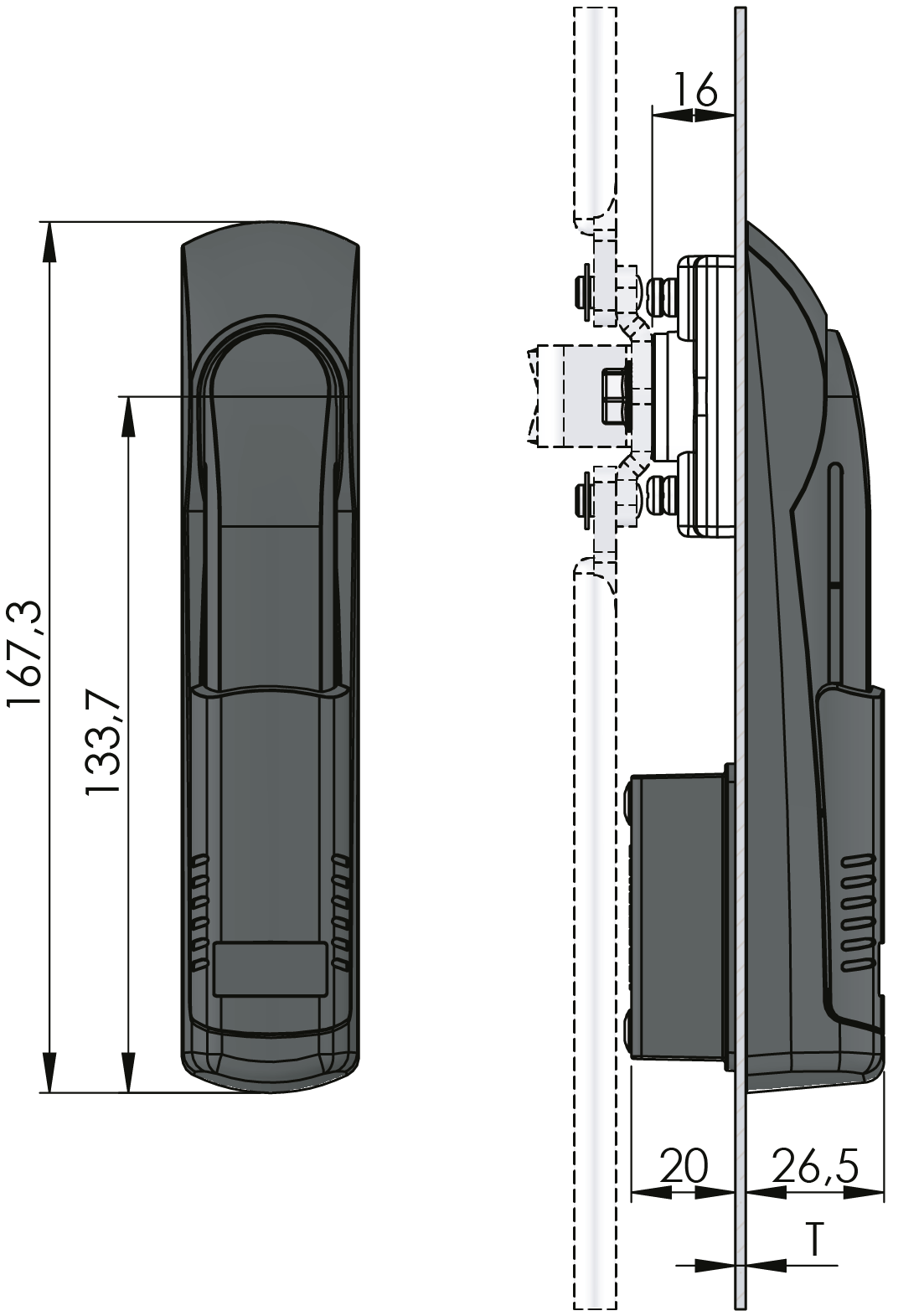

Cutout

Version C

Notes

MODEL WITH PROFILE CYLINDER: Turn-to-latch = The door is locked by turning the key.

MODEL WITH INSERT, PUSH-BUTTON OR ROUND CYLINDER:
Push-to-latch = Spring loaded cam latches when the handle is pushed in.

T = For door thickness: 0,8-3,5 mm.

* Handle supplied without profile cylinder.

Classifications

IP66,NEMA 4

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAA-BBCDE-FF)

AAAA	Type
1531	Swing handle 180°
1532	Swing handle - Counter Clockwise
1533	Swing handle - Clockwise

BB	Insert / Cylinder
01	Square 6
02	Square 7
05	Square 8
07	Square 8 / slotted
11	Square 8 / Recessed
14	Triangle 7
15	Triangle 8
16	Triangle 10
22	Double bit 3
24	Double bit 5
26	Slotted
29	Slotted, Recessed
32	Hexagon 11
34	Recessed Hexagon 8
35	Recessed Hexagon 10
36	Recessed Hex 8 / 3 mm pin
80	Keyed to Differ
81	Keyed alike IL101
82	Keyed alike IL0333
83	For profile cylinder
90	Push Button

C	Surface treatment insert
0	For cylinder and push-button versions
2	Chrome plated
6	Black powder coated

D	Protection degree
5	IP65

E	Door thickness
1	0,8 - 1,5 mm
2	1,6 - 2,5 mm
3	2,6 - 3,5 mm

FF	Serial Number
00	Standard Suffix

	Vision Dreipunktzungen Stahl (1-008.51)
	Vision Zweipunktzunge Stahl (1-008.51)
	Zungen Classic mit Anschlag für 1-Punkt-Verriegelung aus Stahl (2-480)
	Zungen Classic mit Anschlag für 1-Punkt-Verriegelung SS 304 (2-480)
	Zungen Classic mit Anschlag für 1-Punkt-Verriegelung SS 316 (2-480)
	Vision Zweipunktzunge SS 304 (1-008.51)
	Vision Dreipunktzungen SS 304 (1-008.51)

	Rundstangen mit spitzem Ende (S-L) aus Stahl (2-540)
	Rundstangen mit Auge 15 mm Rollen (R-L) aus Stahl (2-541)
	Rundstangen mit abgeflachtem Ende (P) aus Stahl (2-540)
	Rundstangen für Adapter 15 mm Rollen (R) aus Stahl (2-541)
	Rundstangen für Adapter 25 mm Rollen (R) aus Stahl (2-545)
	Rundstangen mit spitzem Ende (S-L) SS 304 (2-540)
	Rundstangen für Adapter 25 mm Rollen (R) SS 304 (2-545)
	Rundstangen für Adapter Ø15 mm Rollen (R) SS 304 (2-541)
	Rundstangen mit abgeflachtem Ende (P) SS 304 (2-540)
	Rundstangen mit Öse 15 mm Rollen (R-L) SS 304 (2-541)
	Rundstangen mit Öse 25 mm Rollen (R-L) SS 304 (2-545)
	Rundstangen mit Auge 25 mm (R-L) aus Stahl (2-545)

	Vision Profil-Halbzylinder- Blindstopfen (1-209)
	Profil-Halbzylinder (1-210)
	Vision Profil-Halbzylinder (1-211)

	Polyamid-Stangenführungen (2-560)
	Stangenführungen (2-570)
	Buchsen für Rundstangen (2-570)
