1-002_11 |

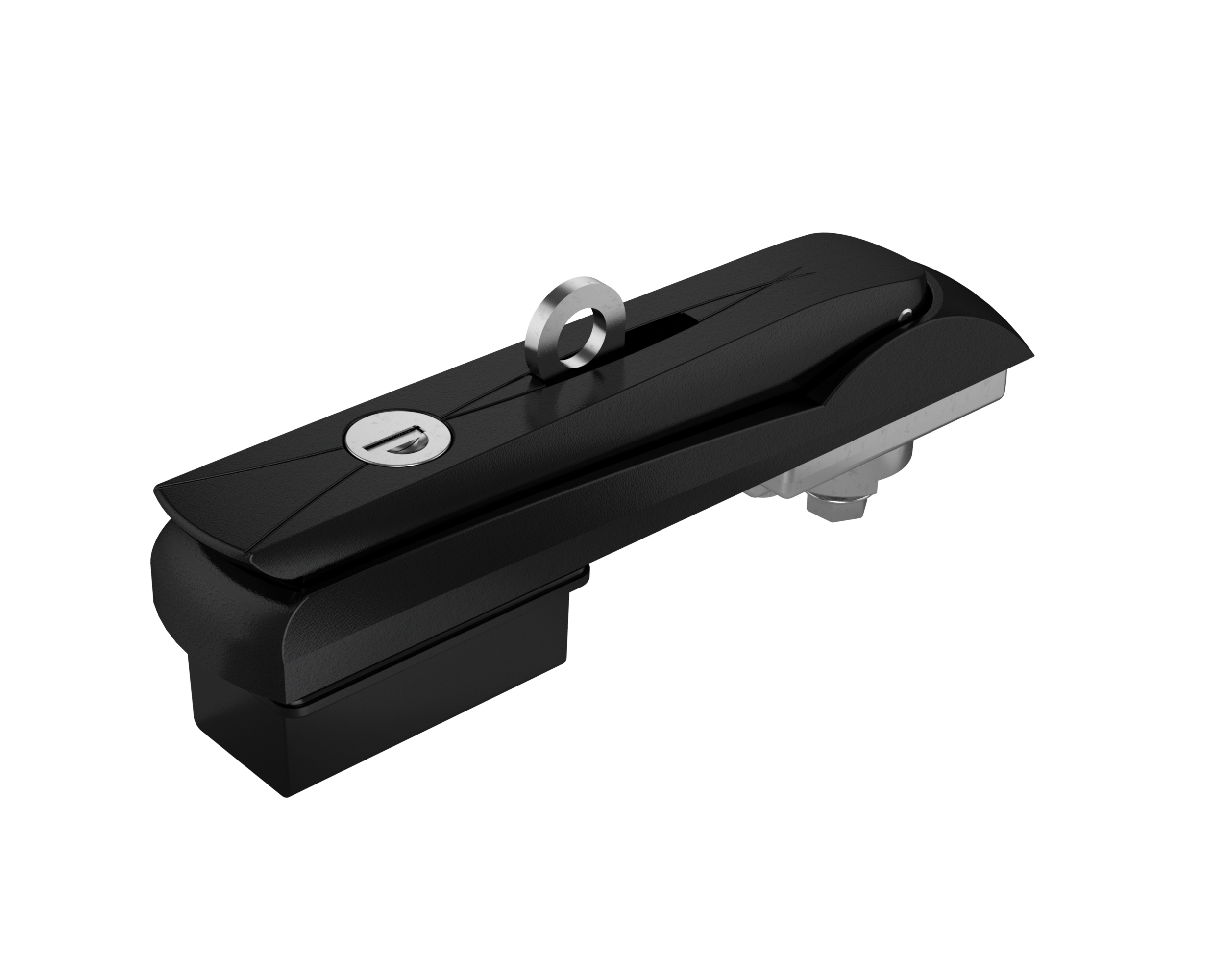

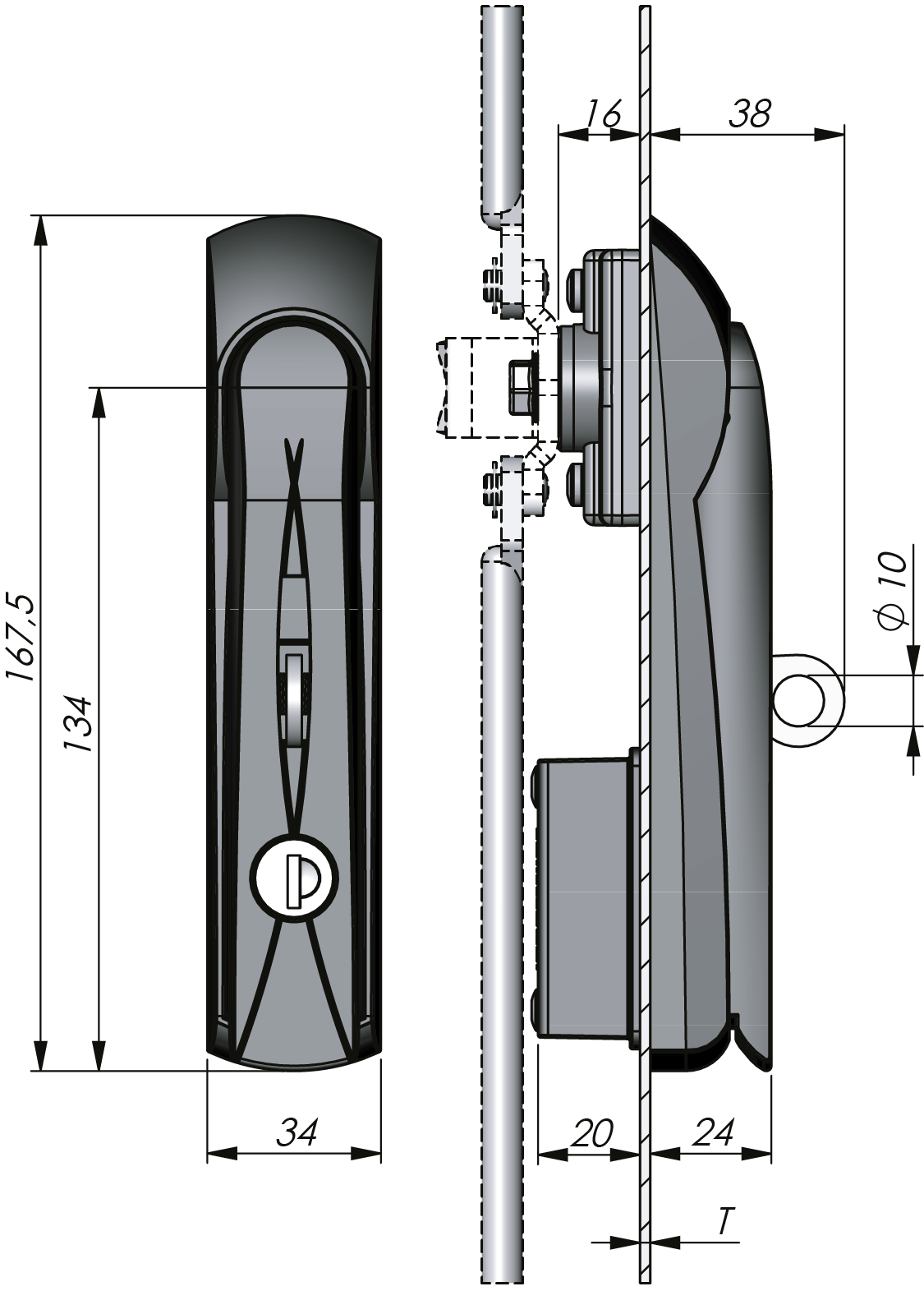

Vision Schwenkhebel Standard mit Zylinder
Index Code:1-002.11
Flacher Schwenkhebel mit Zylinderschloss für Zunge. Lieferung erfolgt mit zwei Schlüsseln. Ausführungen als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch, sowie als verriegelbare Version, bei der sich das federnd gelagerte Schloss bei Auslösen des Griffs öffnet.
Download PDF | Product Data Sheet |
Download PDF | Industrilas cut out versions |
Download PDF | Recommended Tightening Torque |
Cylinder | Zinc die cast, stainless steel 304 cap and dust shutter |
---|---|
Dish | Zinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30) |
Handle | Zinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30) |
Pivot shaft | Zinc die cast, zinc plated |
Padlock loop | Stainless steel 304 |
Cutout | Version C |
---|---|
Notes | * Master key system on request. |
Cylinder information | Lieferung erfolgt mit 3 Schlüsseln,Cylinder with other key codes on request |
Classifications | IP66,NEMA 4 |
