RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für Betätigung

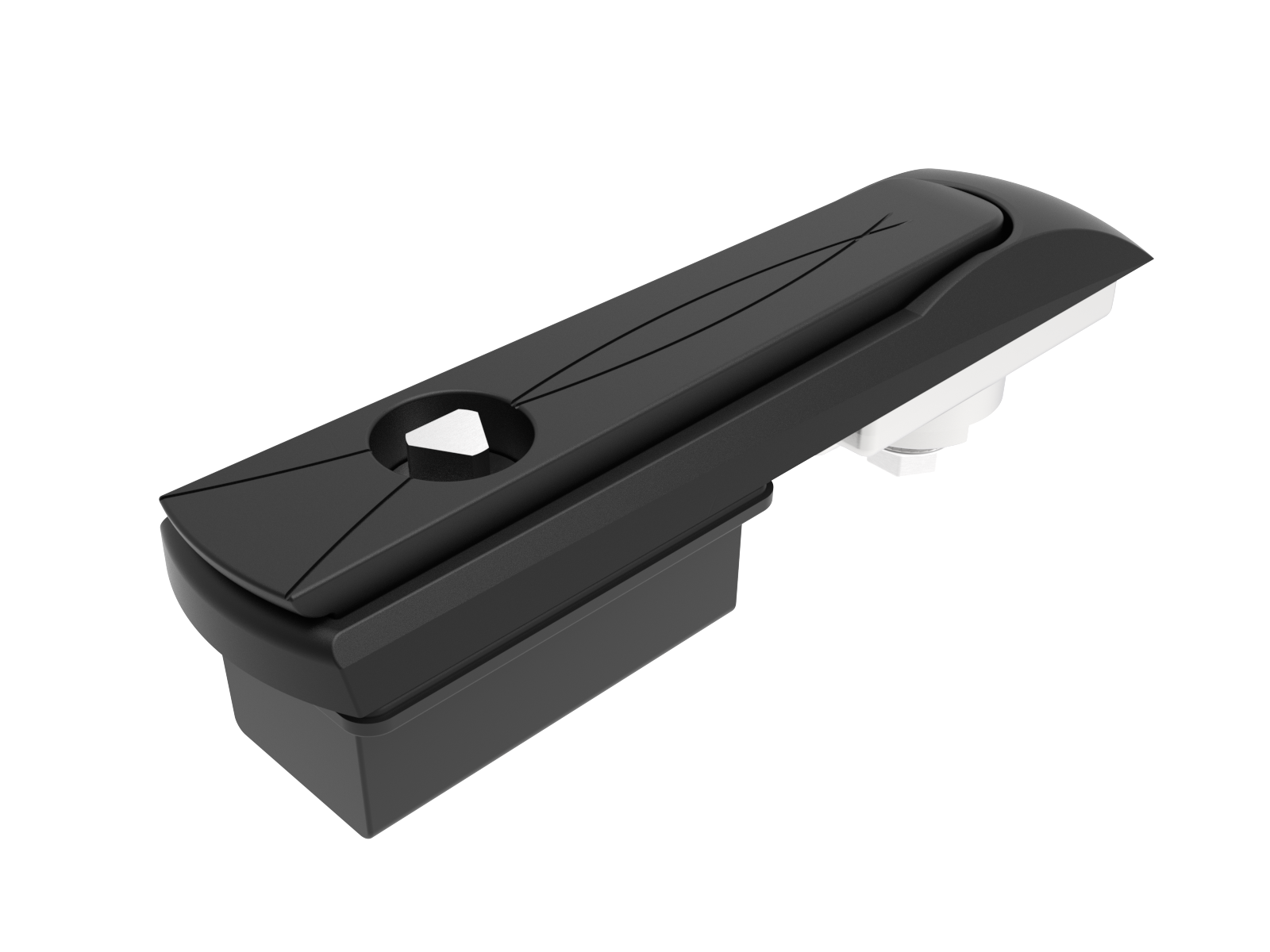

Vision Schwenkhebel Compact mit Betätigung

Index Code:
1-006.13

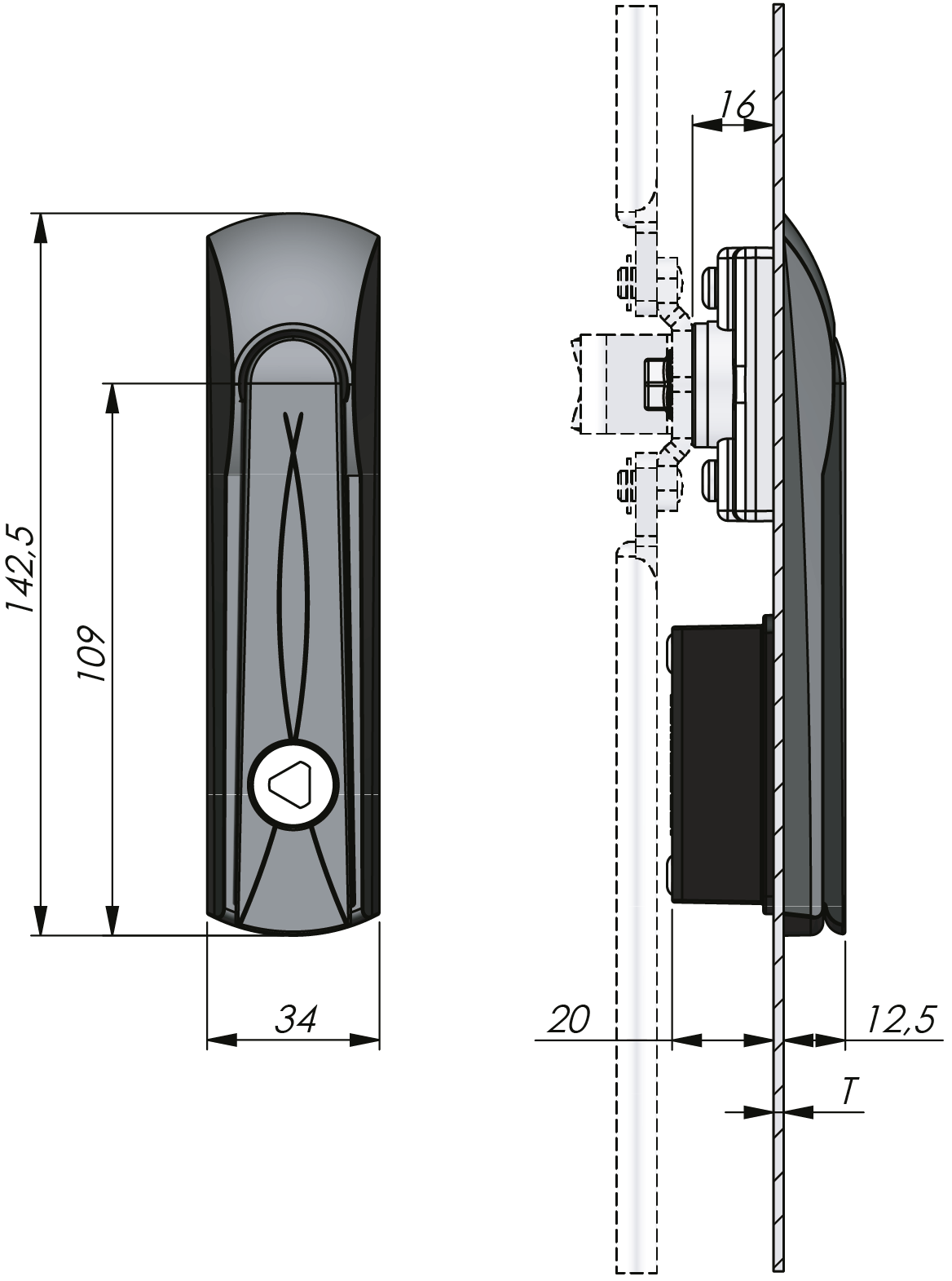

Flacher kompakter Schwenkhebel für Zunge, mit Betätigung. Ausführungen als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch. Geeignet für Türstärken von 0,8 bis 3,5 mm.

Download PDF
Product Data Sheet
Download PDF
Industrilas cut out versions
Download PDF
Recommended Tightening Torque
DishGlass fibre reinforced polyamide (PA6GF30)
HandleZinc die cast, black powder coated
InsertZinc die cast, chrome plated
Pivot shaftZinc die cast, zinc plated
CutoutVersion B
ClassificationsIP66,NEMA 4
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAABCD-EEEEF)
AAAAAA Description material
141611Handle zin / Dish PA6
B Opening rotation
190° clockwise or counter-clockwise
290° counter clockwise
390° clockwise
C Door thickness T
10,8 - 1,5 mm
21,6 - 2,5 mm
32,6 - 3,5 mm
D PDL
0No
EEEE Insert
1301Hexagon 11
1308Square 7
1309Square 8
1312Triangular 7
1313Triangular 8
1316Double bit 3
1317Double bit 5
1347Recessed hex 8 / 3 mm pin
F Model
1Push-to-latch
