Verschwindscharnier Standard für Schnellmontage 120°
Index Code:3-094

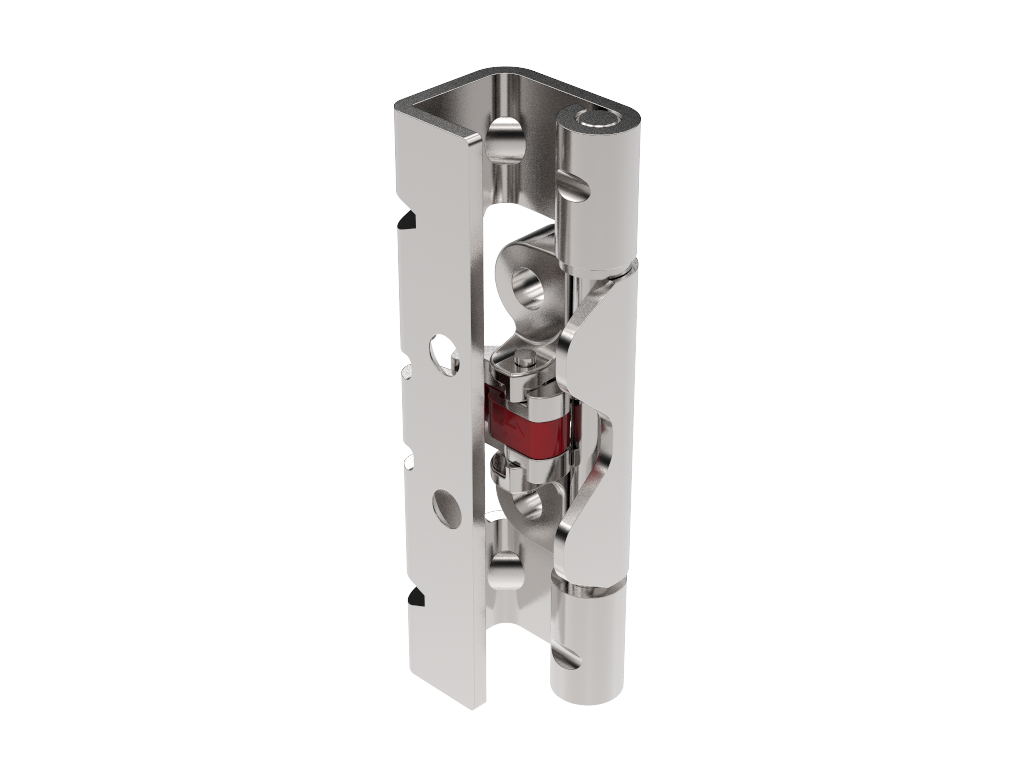

Verschwindscharnier mit patentierter Funktion für Schnellmontage: die Tür kann leicht mit montiertem Scharnier eingehängt werden. Dazu wird die Tür mit dem montierten Türteil in das am Rahmen befestigten Rahmenteil gedrückt. Beim Schließen rastet Türteil mit hörbarem „Klick“. Nach Öffnung der Tür lässt sich der rote Sicherungsschieber betätigen. Das Rahmenteil wird mit Schrauben befestigt. Montage von Türteil mit Schweißbolzen. Universell rechts und links einsetzbar. Öffnungswinkel 120°.
| Download PDF | Product Data Sheet |
| Download PDF | Cabinet Design Examples |
| Download PDF | vision-outside-cabinet-design-examples.pdf |
| Download PDF | Recommended Tightening Torque |
| Door part | Zinc die cast, zinc plated |
|---|---|
| Frame part | Steel, zinc plated |
| Pin | Stainless steel 303 |
| Safety cam | Glass fibre reinforced Polyamide (PA6GF30) |
| Washer | Brass |
| Classifications | DIN EN 61373 |
|---|
