Vision Profil-Halbzylinder
Index Code:1-211

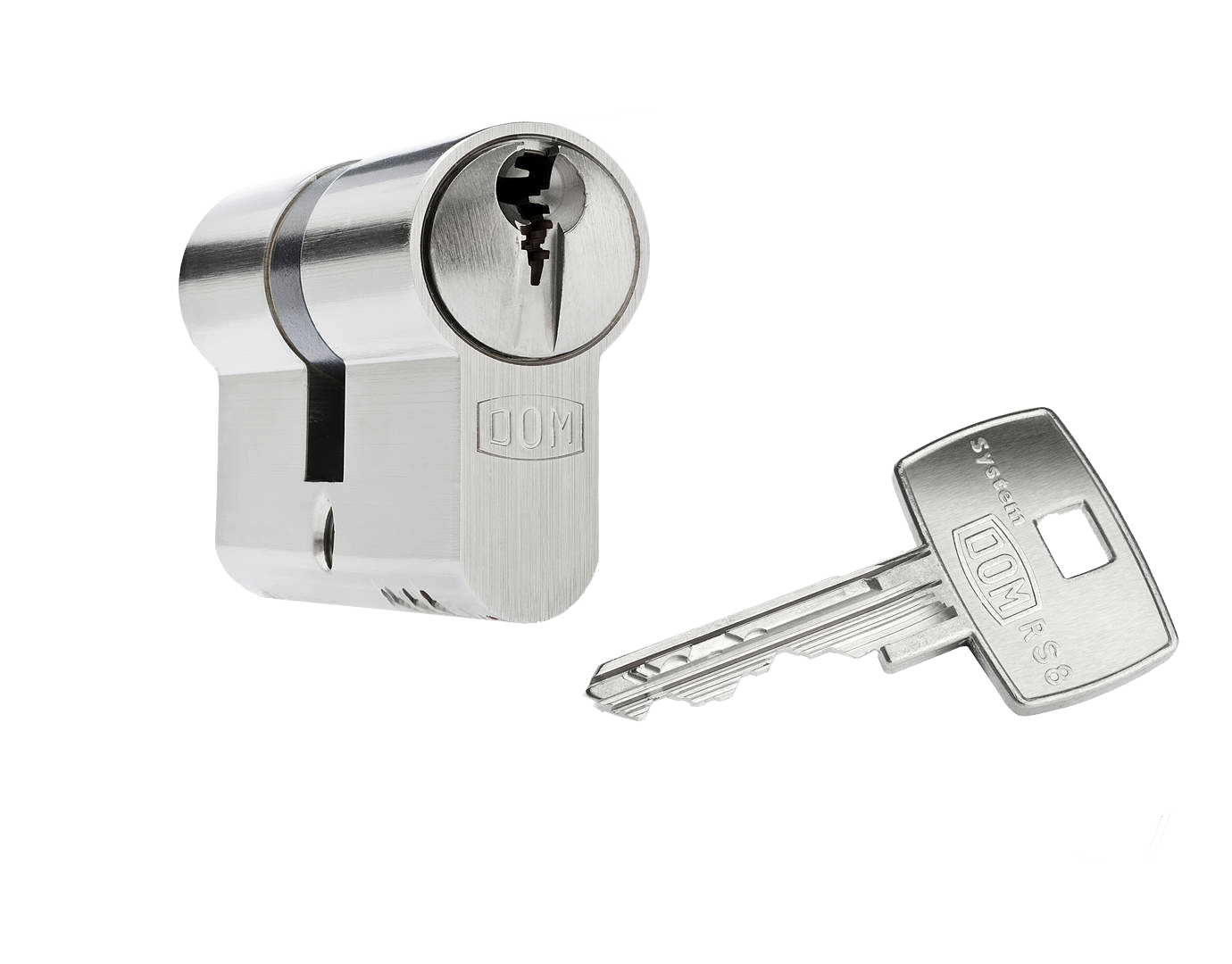

Profil-Halbzylinder für Vision Schwenkhebel. Der Profil-Halbzylinder ist gemäß DIN EN 1303 und DIN 18252 zertifiziert. Er ist in Längen von 40 und 45 mm erhältlich, aus Messing gefertigt, besitzt eine 360°-Zunge und ist in 8 Stufen mit 45° umstellbar (8-stufige Einstellbarkeit).
Lieferung erfolgt mit drei Schlüsseln.
Download PDF | Product Data Sheet |
Download PDF | Recommended Tightening Torque |
Notes | For full system description of cylinder and key technology, se Technical specifiction below the product table. |
---|
Choose CAD format here:
To download CAD-Files for this product |
Download here: |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Technical specifications

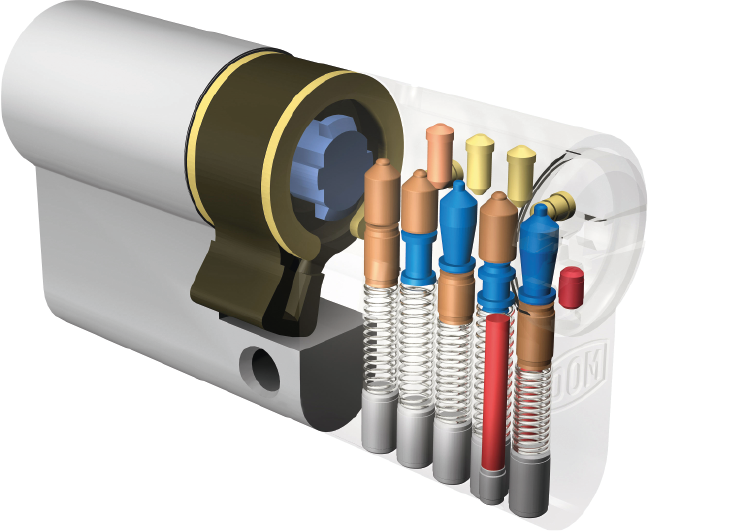

Systembeschreibung Zylinder / Schlüsseltechnik -Schließseite mit 5 gefederten, massiven Zuhaltungen, axial angeordnet
- Bestehend aus 10 sektional abgestuften Kern- und Gehäusestiften
- Massive Stiftzuhaltungen mit einem Mindestdurchmesser von 3 mm, Material Hartbronze/Stahl, gehärtet und chemisch vernickelt
- Kern und Gehäusestifte, Stahl gehärtet und chemisch vernickelt
- Einteiliges Zylindergehäuse massiv Messing, Oberfläche mehrstufig galvanisch behandelt, hoher Korrosionsschutz
- Zylinderkern massiv Messing, einteilig, mit einem Mindestdurchmesser von 13 mm
- Gewölbter Kernkopf mit horizontaler Nut als Schlüsselkanal zur kraftschlüssigen Übertragung der Drehmomente beim Öffnen und Schließen
- Lieferung mit 3 Wendeschlüsseln aus Neusilber am Ring, korrosions- und verschleißfrei
- Horizontale Schlüsselführung
- Schließdaumen alle 45° umstellbar
- Ersatz und Erweiterungsservice von min. 25 Jahren
Weitere Systeme auf Anfrage lieferbar
- Schließanlagen Typ Z / ZHS / HS / GHS mit Sicherungskarte
- Codierte Einzelschließung mit Sicherungskarte
- Schließsysteme nach VdS 2156 Klasse A, B, B+ möglich
- Systeme mit technischem Kopierschutz, beweglichen Elementen im Schlüssel, optional mit erhöhtem Bohr- und/oder Schlag- und Ziehschutz
- Profil-Doppelzylinder mit und ohne Knauf, Hebelzylinder, Vorhangschlösser, Mechatronische oder Elektromechanische Schließsysteme
