RotationGeeignet für Profil-Halbzylinder

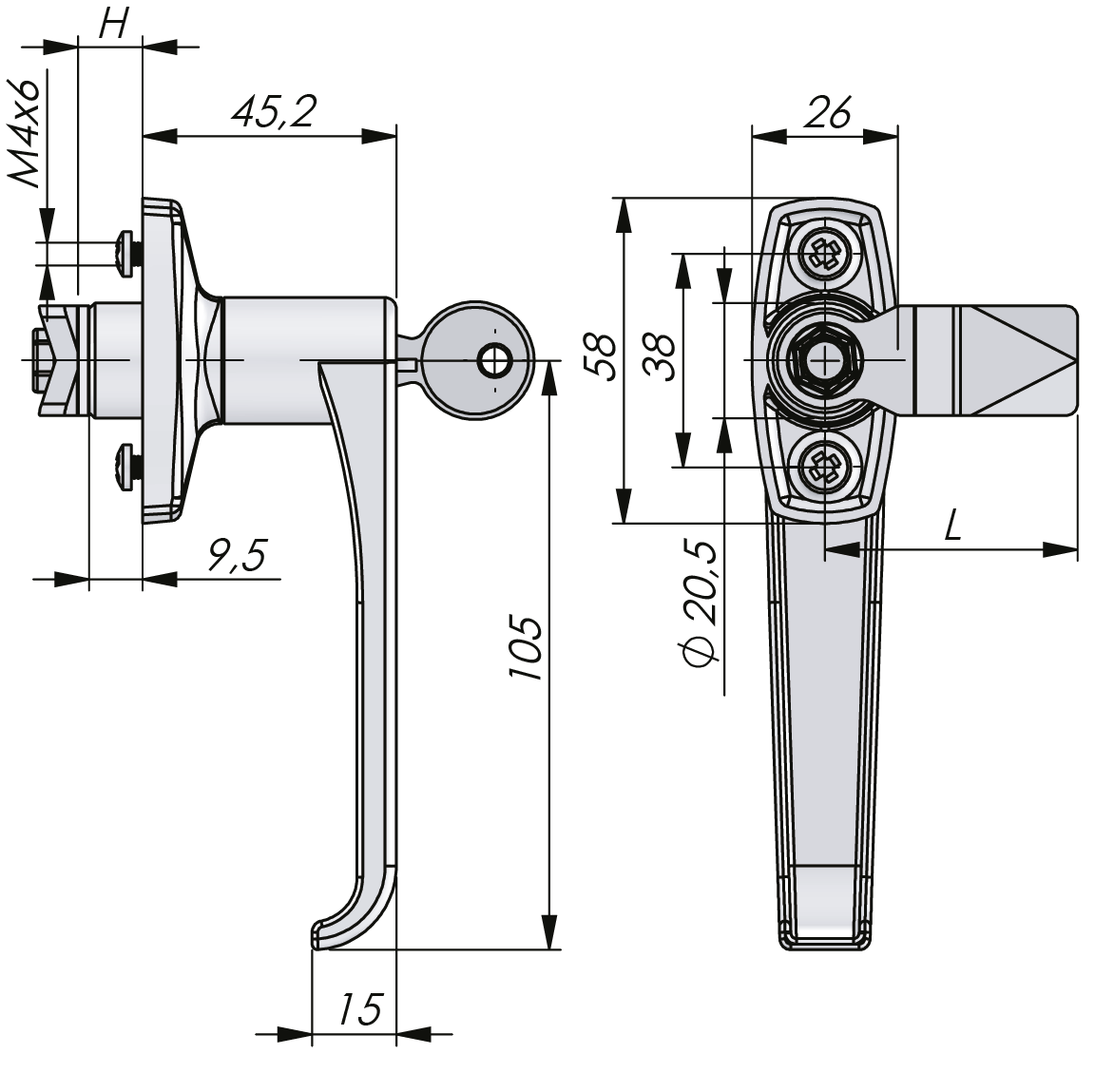

Drehriegelverschluss mit L-Griff

Index Code:
2-292

Drehriegelverschluss mit L-Griff in den Ausführungen abschließbar oder nicht abschließbar. Öffnen mit Drehrichtung im oder gegen den Uhrzeigersinn. Wird mit 2 Schrauben von der Innenseite der Gehäusetür aus befestigt. Zwei Montageschrauben im Lieferumfang enthalten.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
CamSteel, zinc plated
HandleZinc die cast, chrome plated or black coated
CylinderZinc die cast, stainless steel 304 cap and dust shutter
HousingZinc die cast, chrome plated or black coated
NutSteel, zinc plated
ScrewSteel, zinc plated
Key extractionOpen / Closed
Cylinder informationLieferung erfolgt mit 3 Schlüsseln,Cylinder with other key codes on request
ClassificationsIP54
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAA-BBCD-HHLL)
AAAA Handle Surface
2613L-handleChrome
2615L-HandleBlack
BB Cylinder
00Non-locking
80Keyed to differ
81Keyed alike IL101
82Keyed alike IL0333
C Assembly
2IP54 - Enclosed cam
4IP54 - Assembled
D Rotation
1RH
2LH
HHLL H/L in mm
0000No cam
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

RH = Tür mit rechtem Anschlag. LH = Tür mit linkem Anschlag.
