RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für VorhangschlossCompression90° Öffnungswinkel eines Scharniersopening angle of hinges120° Öffnungswinkel eines Scharniersopening angle of hinges

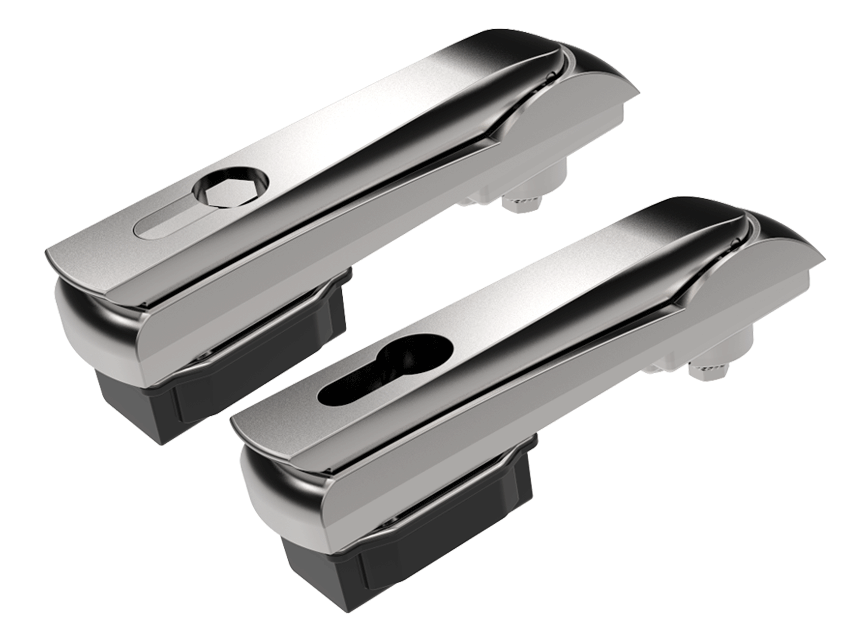

Vision Schwenkhebel Edelstahl

Index Code:
6-020

Flacher Schwenkhebel aus säurefestem Edelstahl 316. Für 40 mm Profilzylinder oder mit Werkzeugschlosseinsatz. Ausführung als „Turn-to-latch“, d. h. die Tür wird durch Drehung des Schlüssels verschlossen.

Download PDF
Product Data Sheet
Download PDF
Industrilas cut out versions
Download PDF
Recommended Tightening Torque
HandleStainless steel 316
ClassificationsIP6K,NEMA 4
CutoutVersion C
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAABCD-EEEE)
AAAAAA Description material
123031Stainless steel 316
B Opening rotation
190° clockwise or counter-clockwise
290° counter clockwise
390° clockwise
C Door thickness T
10,8 - 1,5 mm
21,6 - 2,5 mm
32,6 - 3,5 mm
D PDL
0No
1Yes
EEE Insert / Cylinder
C01Hexagon 11
C47Recessed hexagon 8 / 3 mm pin
C41Recessed slot
C60Profile cylinder
E Dust cover
UNo
DYes
PDL = Federnd gelagertes Schloss wird bei Auslösen des Griffs geöffnet.
