RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für Vorhangschloss

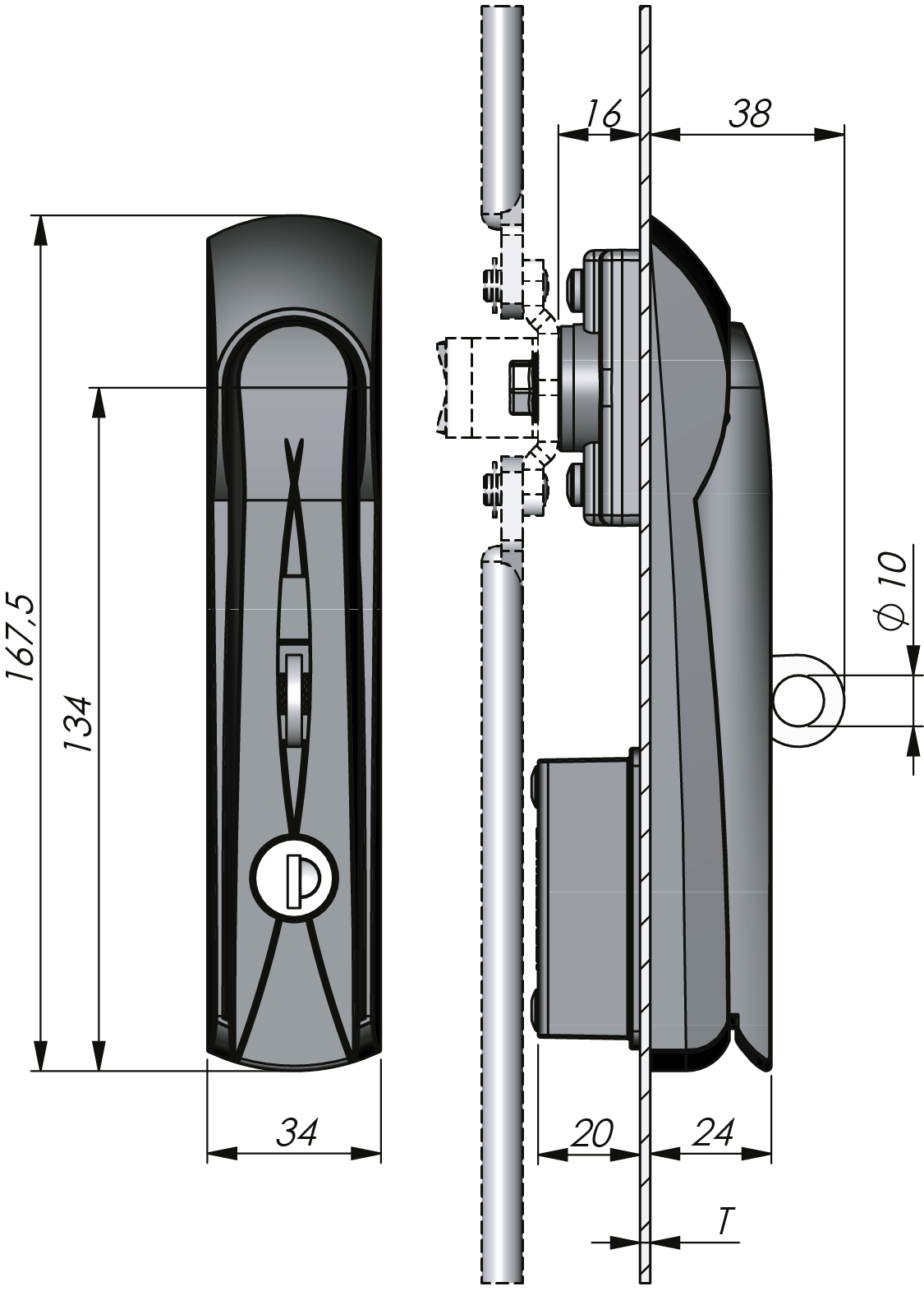

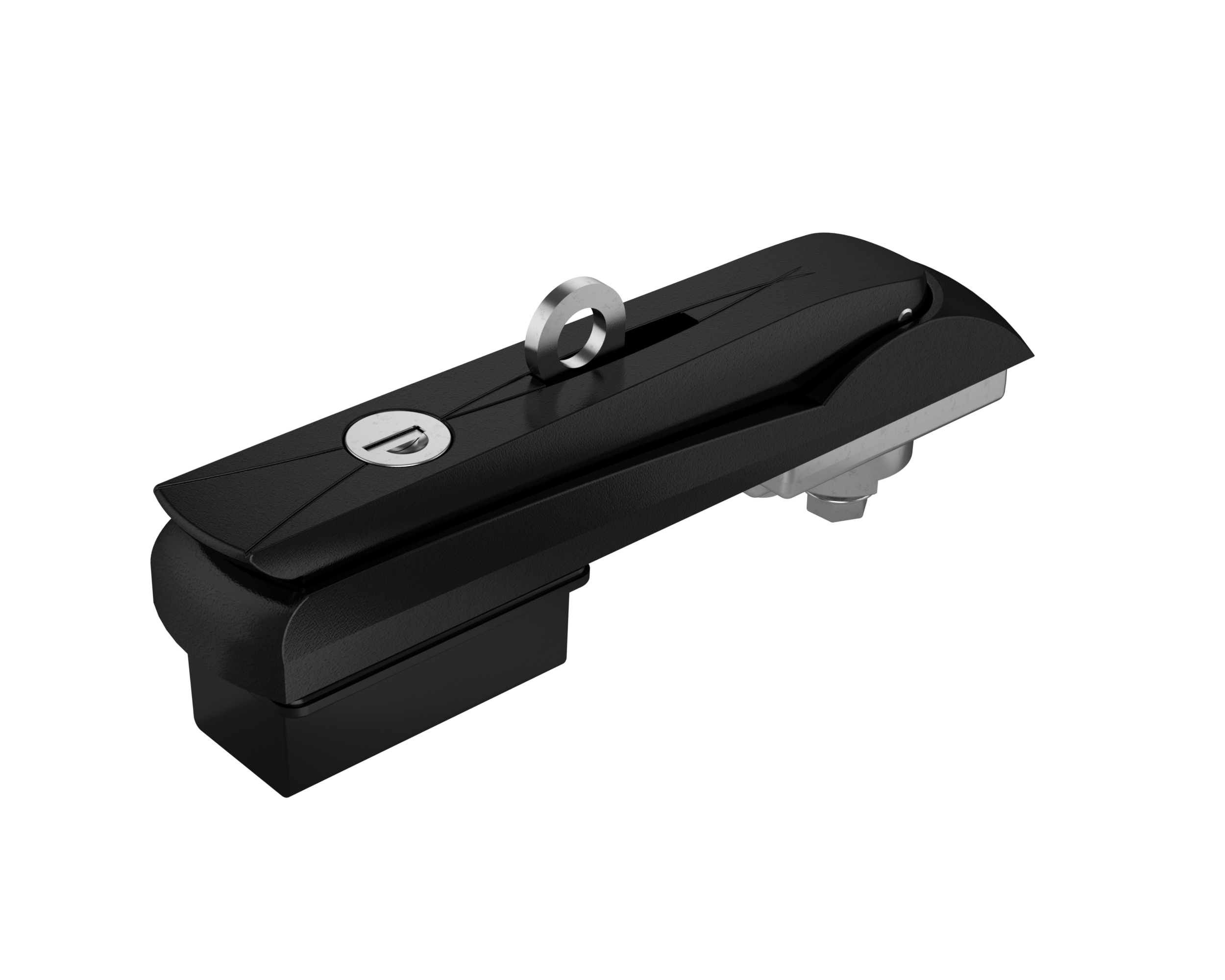

Vision Schwenkhebel Standard mit Zylinder

Index Code:
1-002.11

Flacher Schwenkhebel mit Zylinderschloss für Zunge. Lieferung erfolgt mit zwei Schlüsseln. Ausführungen als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch, sowie als verriegelbare Version, bei der sich das federnd gelagerte Schloss bei Auslösen des Griffs öffnet.

Download PDF
Product Data Sheet
Download PDF
Industrilas cut out versions
Download PDF
Recommended Tightening Torque
CylinderZinc die cast, stainless steel 304 cap and dust shutter
DishZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
HandleZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
Pivot shaftZinc die cast, zinc plated
Padlock loopStainless steel 304
CutoutVersion C
Notes

* Master key system on request.

Cylinder informationLieferung erfolgt mit 3 Schlüsseln,Cylinder with other key codes on request
ClassificationsIP66,NEMA 4
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAABCD-EEEE)
AAAAAA Description material
121611Handle zinc / Dish PA6
121641Handle zinc / Dish zinc
125011Handle PA6 / Dish PA6
B Opening rotation
190° clockwise or counter-clockwise
290° counter clockwise
390° clockwise
C Door thickness T
10,8 - 1,5 mm
21,6 - 2,5 mm
32,6 - 3,5 mm
D PDL
0No
1Yes
EEEE Cylinder
500SNo cylinder
C21SKeyed alike IL101
C22SKeyed to differ *
C23SKeyed alike IL0333
