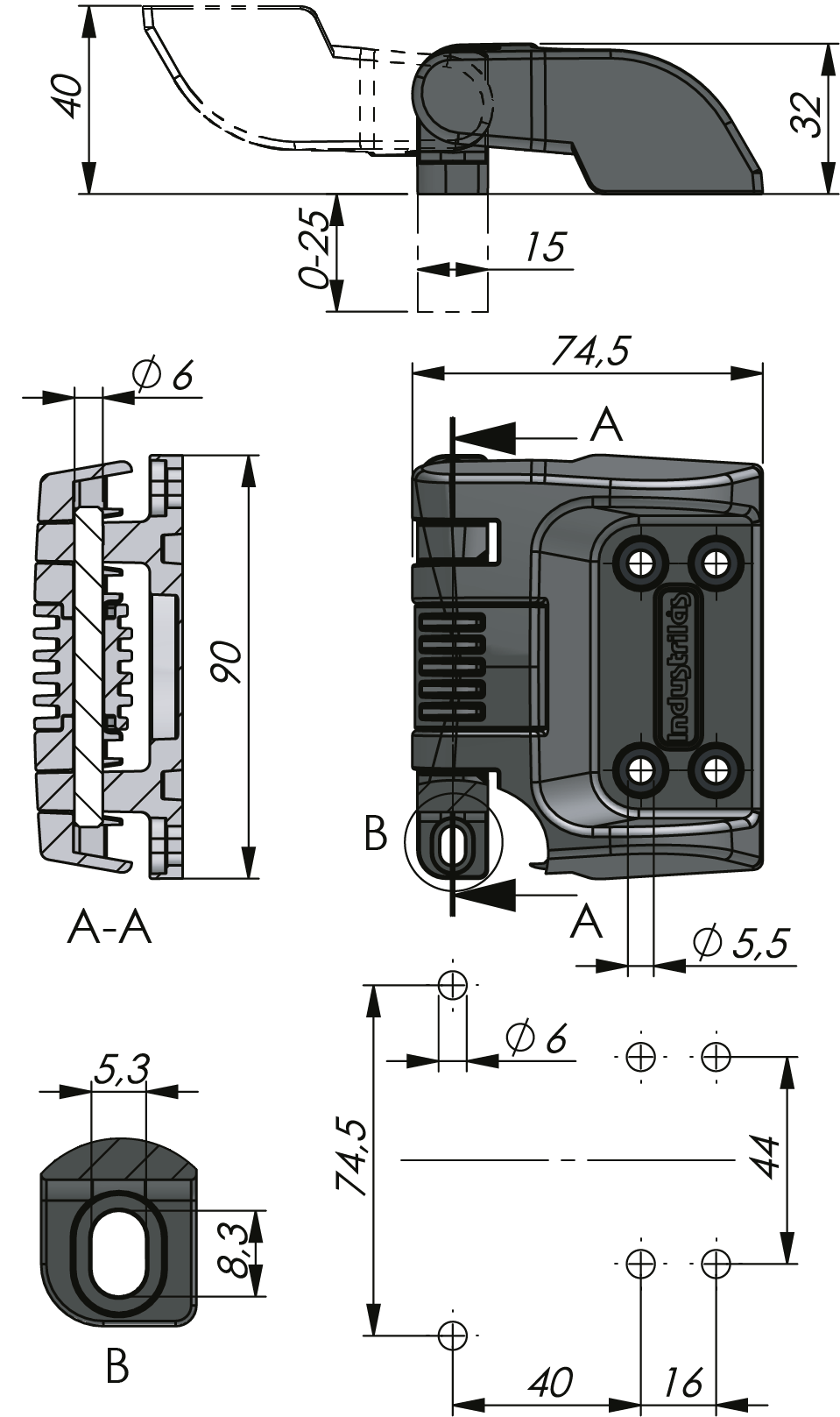

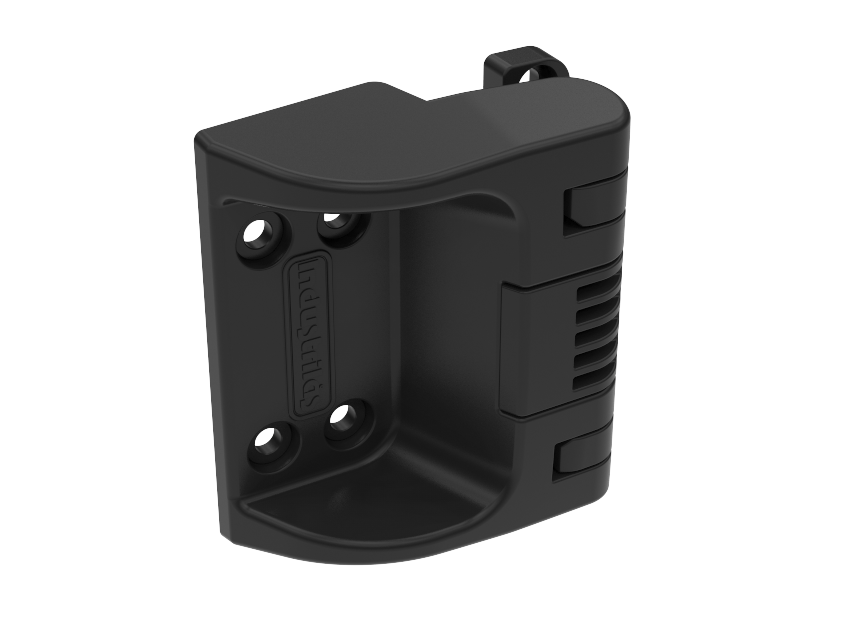

Klima-flex Einstellbares Verschwindscharnier 180°
Index Code:3-156
Aushängbares Scharnier für isolierte Türen in Kombination mit Klima-flex Scharnierverschluss Gen2. Universell rechts und links einsetzbar. Öffnungswinkel 180°. Spezielle Entnahmefunktion bei geöffneter Tür erlaubt die komplette Montage/Demontage einer Tür bzw. Wartungsklappe ohne Werkzeug.
Aufliegende Montage von außen mit Nieten oder Schrauben.
Rahmenteil mit Breiten und Höhen von 0 bis 25 mm erhältlich.
Download PDF | Product Data Sheet |
Download PDF | Recommended Tightening Torque |
Bushing | Brass, black zinc plated |
---|---|
Door part | Glass fibre reinforced polyamid (PA6GF30) |
Frame part | Zinc die cast, black texture powder coated |
Pin | Stainless steel 303 |
Notes | Geeignet für die Erfüllung von Anforderungen an die Dichtigkeitsklasse L1 - L3 an Über- oder Unterdruck (gem. DIN EN 1886).Material Polyamid (PA6GF30) entspricht den Anforderungen der VDI 6022.Türteil mit Logofeld für Werbeanbringung. |
---|
