Vibrationsresistenter Drehriegelverschluss aus Edelstahl 18 mm

Vibrationsresistenter Drehriegelverschluss aus Edelstahl 18 mm

Name: Vibrationsresistenter Drehriegelverschluss aus Edelstahl 18 mm
Price: 0,00 EUR
Availability: OutOfStock

Index Code:

6-115

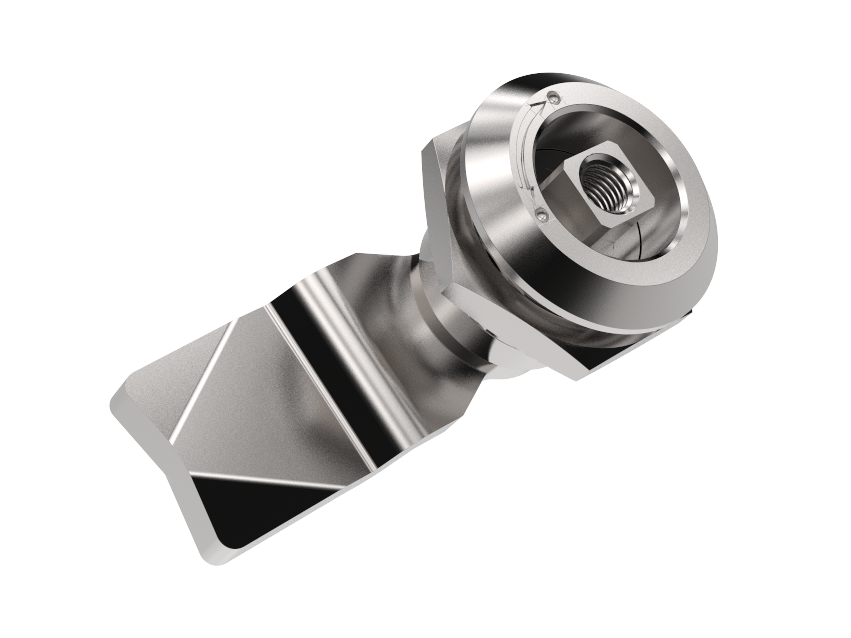

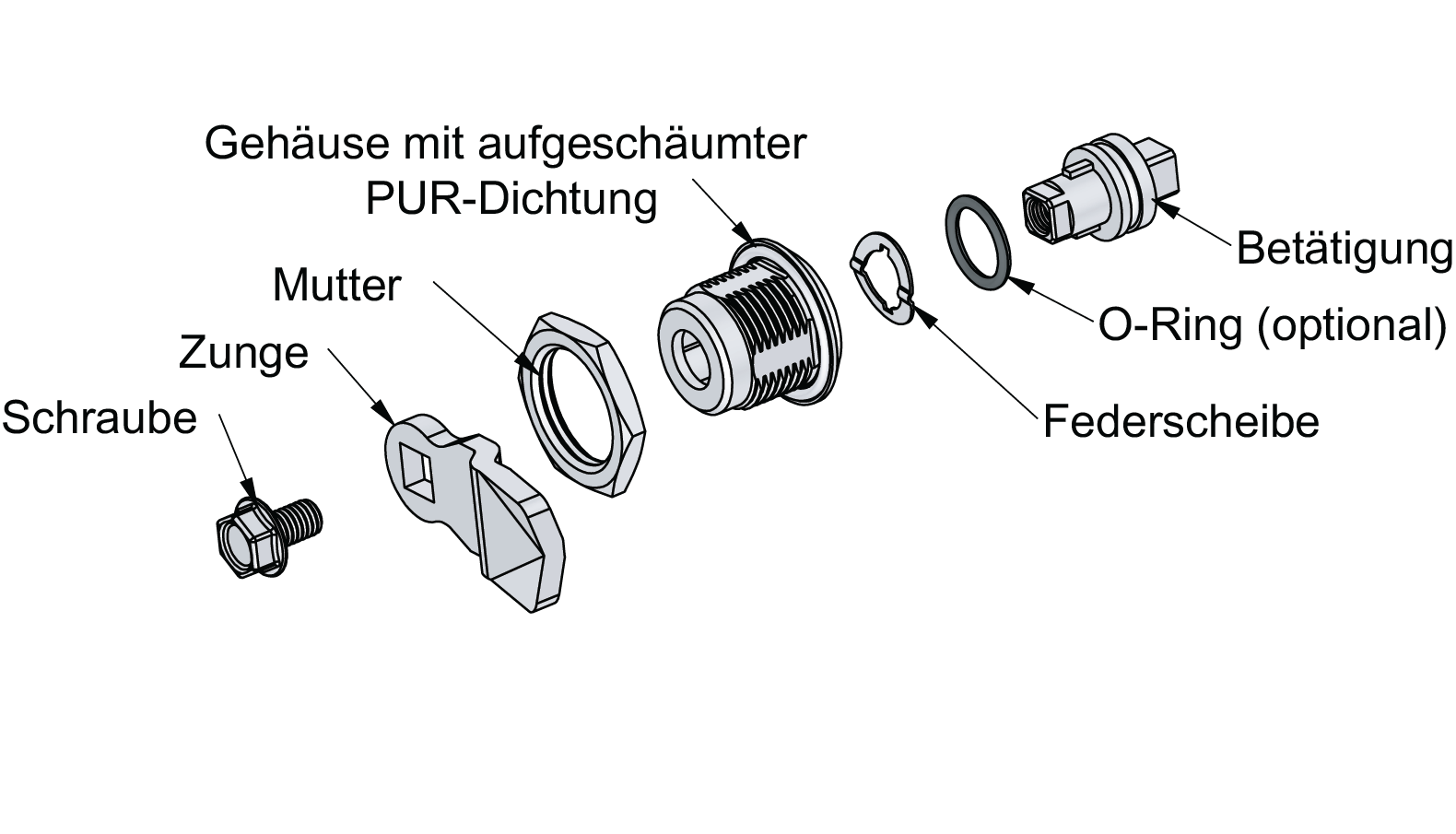

Vibrationsresistenter Drehriegelverschluss aus säurefesten AISI 316-Komponenten. Mit diesem Drehriegelverschluss lassen sich Ihre Anforderungen durch die von Ihnen gewählte Kombination aus Gehäuse, Mutter, Einsatz, Rastscheibe, Schraube und Zunge erfüllen. Die Lieferung erfolgt nach Kundenwunsch unmontiert, vormontiert mit beigelegter Zunge oder vollständig montiert.

Schutzklasse IP66 durch O-Ring am Einsatz und PUR-Dichtung am Gehäuse.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Recommended Tightening Torque

Cam	Stainless steel 304 or stainless steel 316
Housing	Stainless steel 316
Insert	Stainless steel 316
Nut	Stainless steel 303 or stainless steel 316
Screw	Stainless steel 304
Washer	Stainless steel 304

Notes	Latch is supplied with screw with mechanical thread lock.
Cutout	COMBI
Classifications	IP66,NEMA 4,DIN EN 61373

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)

AAAA	Housing
2419	Stainless steel 316

B	Nut
3	SS 303
9	SS 316

CC	Insert
01	Square 6
03	Square 7
05	Square 8
08	Square 8 / M6
13	Triangle 6,5
14	Triangle 7
15	Triangle 8
16	Triangle 10
17	Triangle 10 / M5
22	Double bit 3
24	Double bit 5
26	Slotted

D	Material insert and housing
9	SS 316

E	Assembly
6	IP66 PUR - not assembled
7	IP66 PUR - enclosed cam
8	IP66 PUR - assembled

F	Cam
3	SS 304
9	SS 316

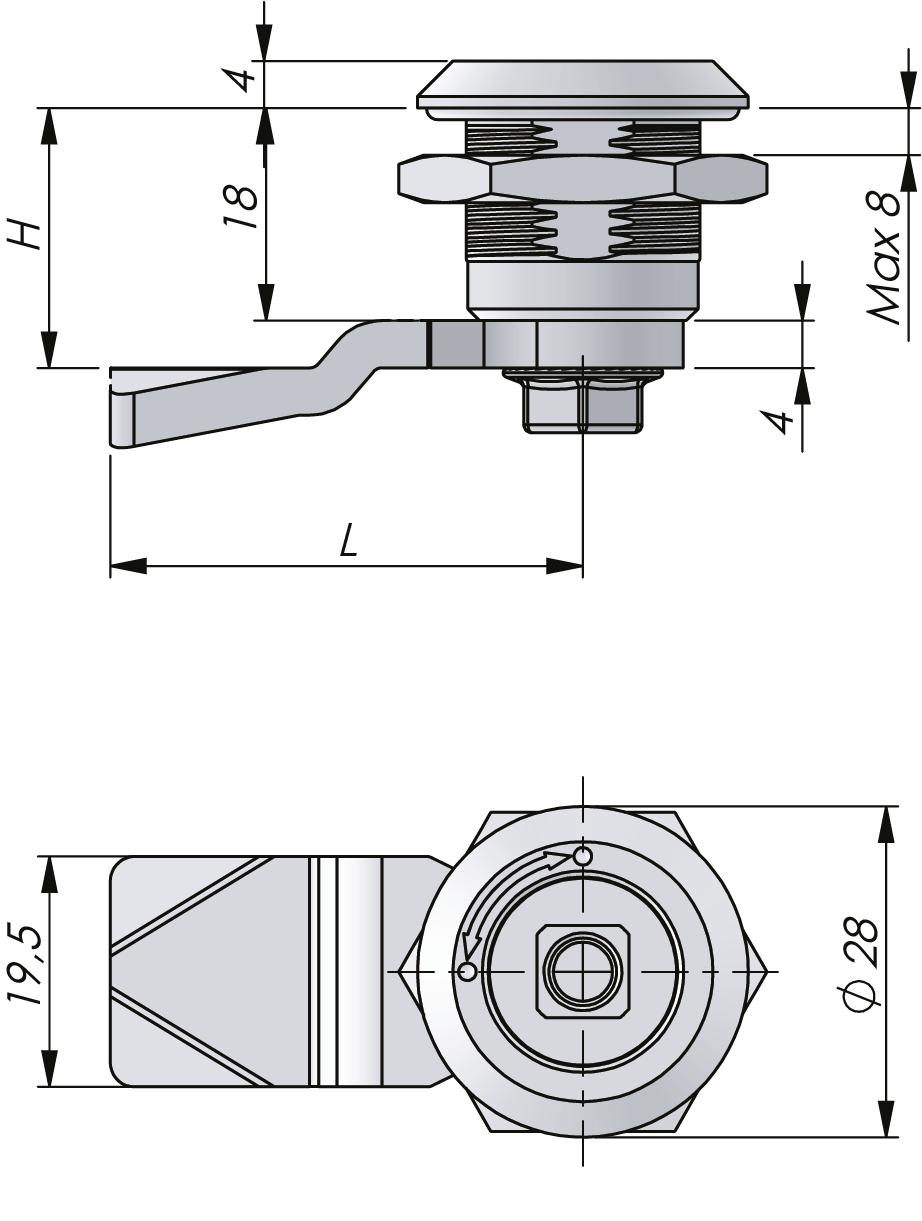

HHLL	H/L in mm
0000	No cam
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

	Zungen für Mehrpunkt-Verriegelung (2-510)
	Hakenzungen (2-520)
	Zungen ohne Anschlag für 1-Punkt-Verriegelung SS 304 (2-481)
	Zungen ohne Anschlag für 1-Punkt-Verriegelung SS 316 (2-481)
	Dreipunktzungen SS 304 (2-491)

	Knebel-Griff für Drehriegelverschlüsse (2-360)
	Sterngriff für Drehriegelverschlüsse (2-360)
	L-Griff für Drehriegelverschlüsse (2-360)
	T-Griff für Drehriegelverschlüsse (2-360)

	Schlüssel für Einsatz (2-372)
	Schlüssel für Einsatz (2-380)
	Schlüssel für Einsatz (2-370)
