RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für Vorhangschloss

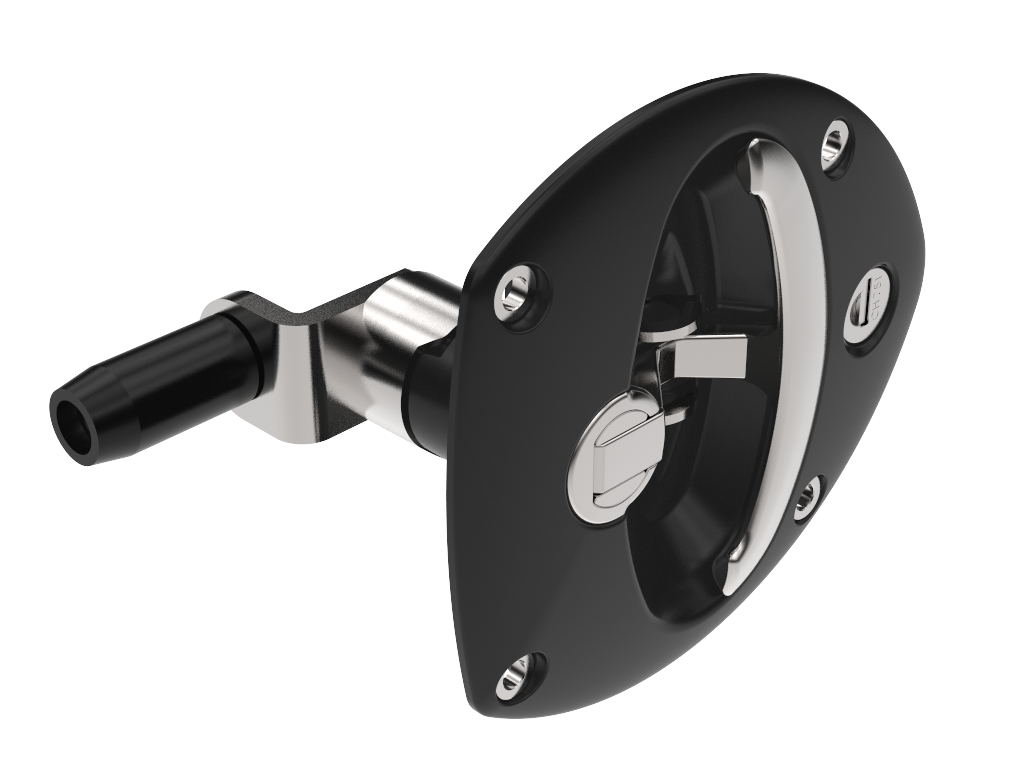

Vector T1-Griff

Index Code:
2-800

Flächenbündig einliegender T-Griff mit 4 mm Anzugsweg. Nach Wahl aus Zinkdruckguss oder als Edelstahl-Ausführung erhältlich. Zwei voneinander abhängige Verschlussarten: einen abschließbaren Rundzylinder zum Verschließen des T-Griffs und eine federnd gelagerte Öse für ein Vorhängeschloss. Ausführung in drei verschiedenen Varianten für Griffdrehung: 90° rechts, 90° links oder 180°.

Montage mit Schrauben oder Nieten. Fünf verschiedene Zungen zur Auswahl. Bessere Abdichtung der Tür mit optionaler Flachdichtung. Zur Anpassung an andere Schließungen empfiehlt sich Ausführung ohne vormontierten Zylinder.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
CylinderZinc die cast, stainless steel 304 cap and dust shutter
Adjustable camZinc die cast, passivated
BodyGlass fibre reinforced polyamide (PA6GF30)
Fixed camSteel, zinc plated
HandleZinc die cast, chrome plated, black texture powder coated or stainless steel 304, plain or black texture powder coated
Padlock loopStainless steel 304
RollerGlass fibre reinforced polyamide (PA6GF30)
ShaftSteel, zinc plated or stainless steel 303
ClassificationsDIN EN 61373
Cylinder informationCylinder with other key codes on request
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAA-BBCDDDDD)
AAAAAA Handle/Shaft Handle
272021Zinc / SteelBlack
272321Zinc / SteelChrome
273021SS 304 / 303Black
273921SS 304 / 303Plain
BB Cylinder
00Non-locking
02Keyed to differ
06Keyed alike 751
C Opening rotation
H90° clockwise
V90° counter clockwise
-180°

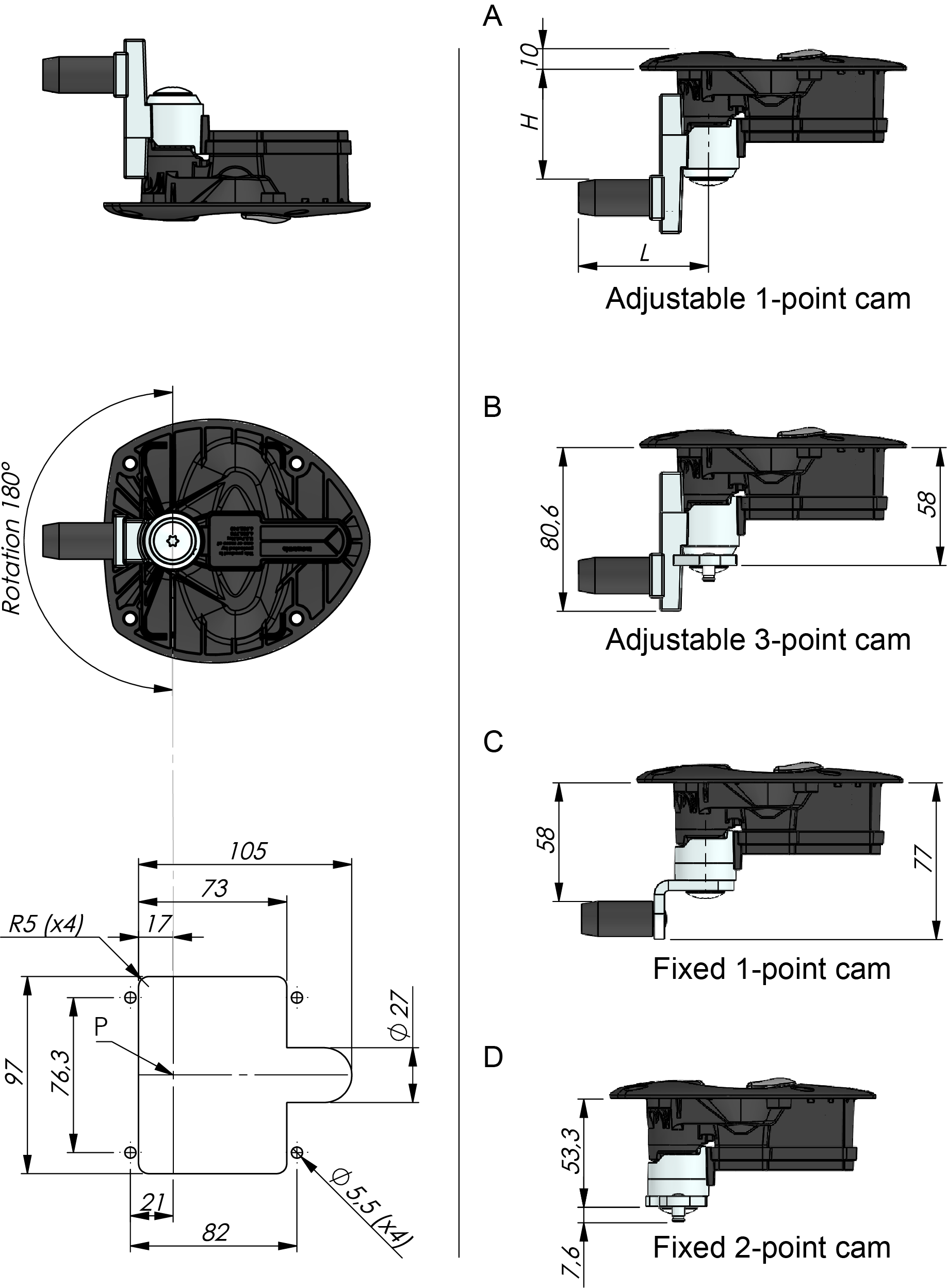

DDDDD Cam H= L= Drawing
5861* Fixed roller cam5861C
S5400Two-point cam--D
S6685* Fixed three-point roller cam6685Not shown
SAdjustable three-point roller cam10-6061B
S1Adjustable single point roller cam10-6061A
*Andere Größen auf Anfrage.
