Vision Inside Classic
Index Code:1-008.21

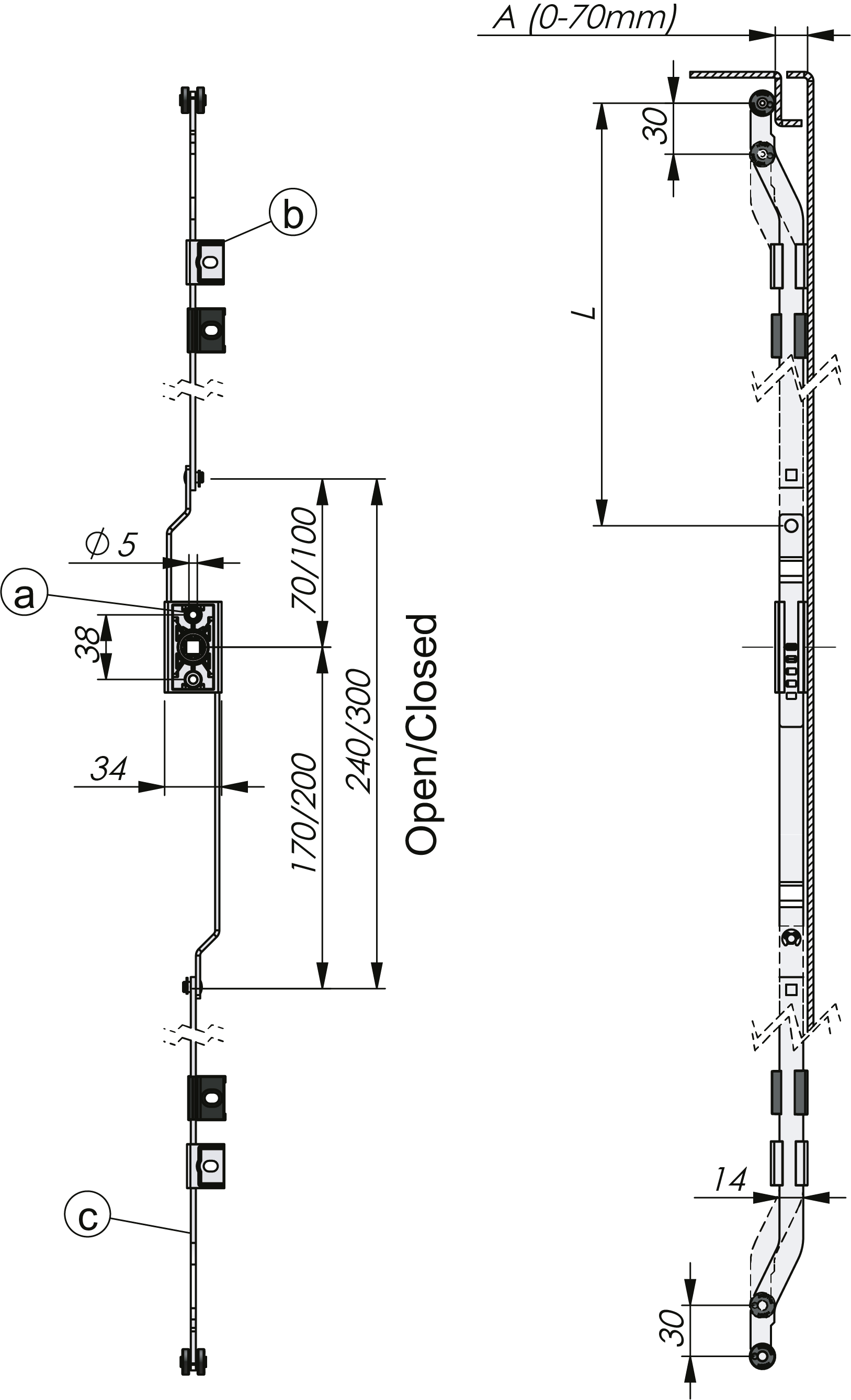

Das System wird im abgedichteten Bereich montiert. Beim Schließen des Schwenkhebels bewegt sich die obere Stange nach oben und die untere Stange nach unten. Um eine 3-Punkt-Verriegelung zu erreichen, kann mit dem Adapter eine normale Zunge auf das Stangenschloss montiert werden. Beachten Sie, dass unsere Verriegelungsstangen für Stangenschlösser mit Sicherungsscheiben und für Schnellverbinder passen. Die Flachstangen sind separat erhältlich.
| Download PDF | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Control mechanism | Zinc die cast, zinc plated, special surface treatment* or glass fibre reinforced polyamide (PA6GF30) |
|---|---|
| Rod | Steel, zinc plated |
| Notes | Flat rods are available on request only. |
|---|
| Choose CAD format here:
To download CAD-Files for this product |
| Download here: |
To download CAD-files, you need an Industrilas account. It only takes a minute.
