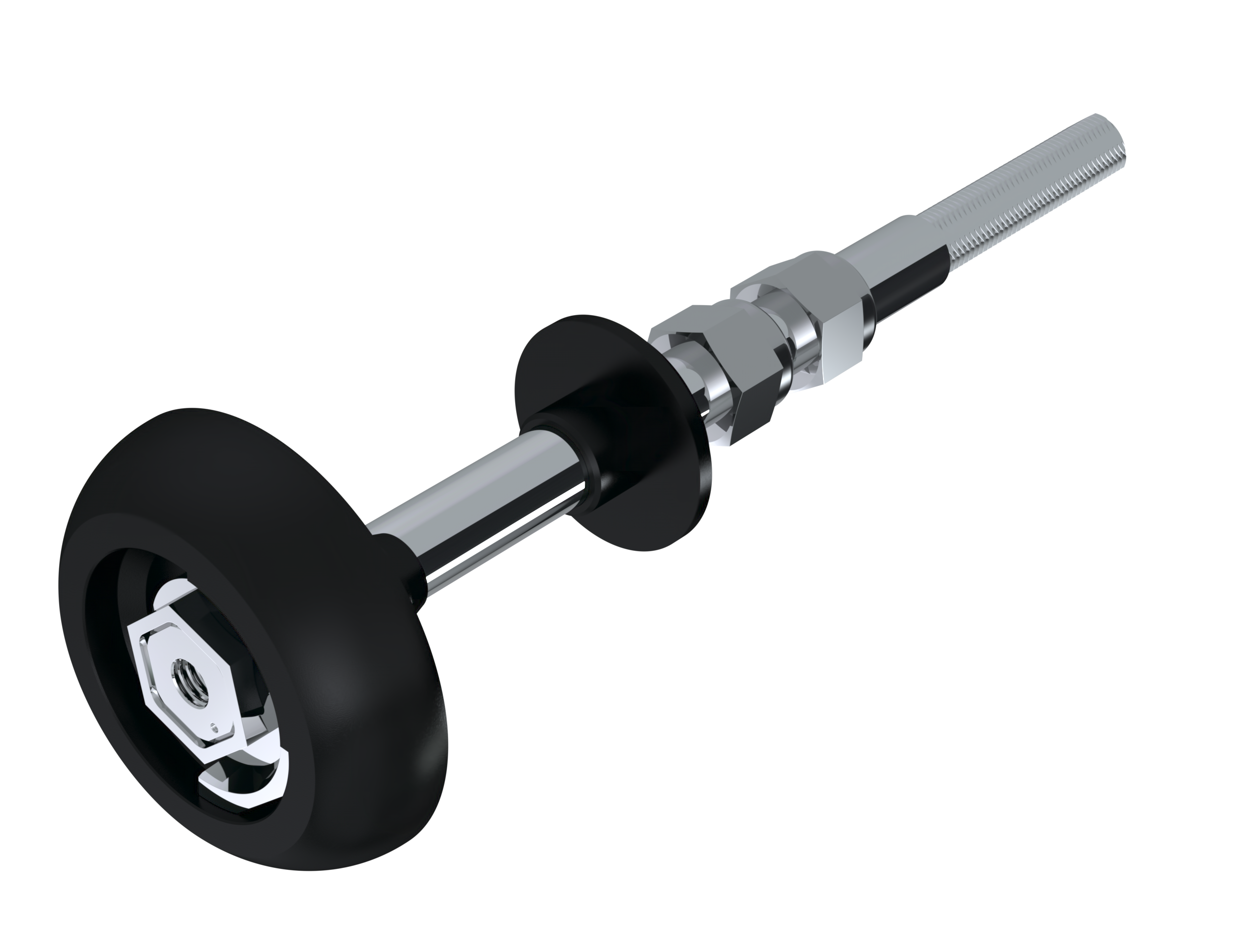

Klima-flex 1 Verriegelungssystem Edelstahl

Index Code:
2-311cd

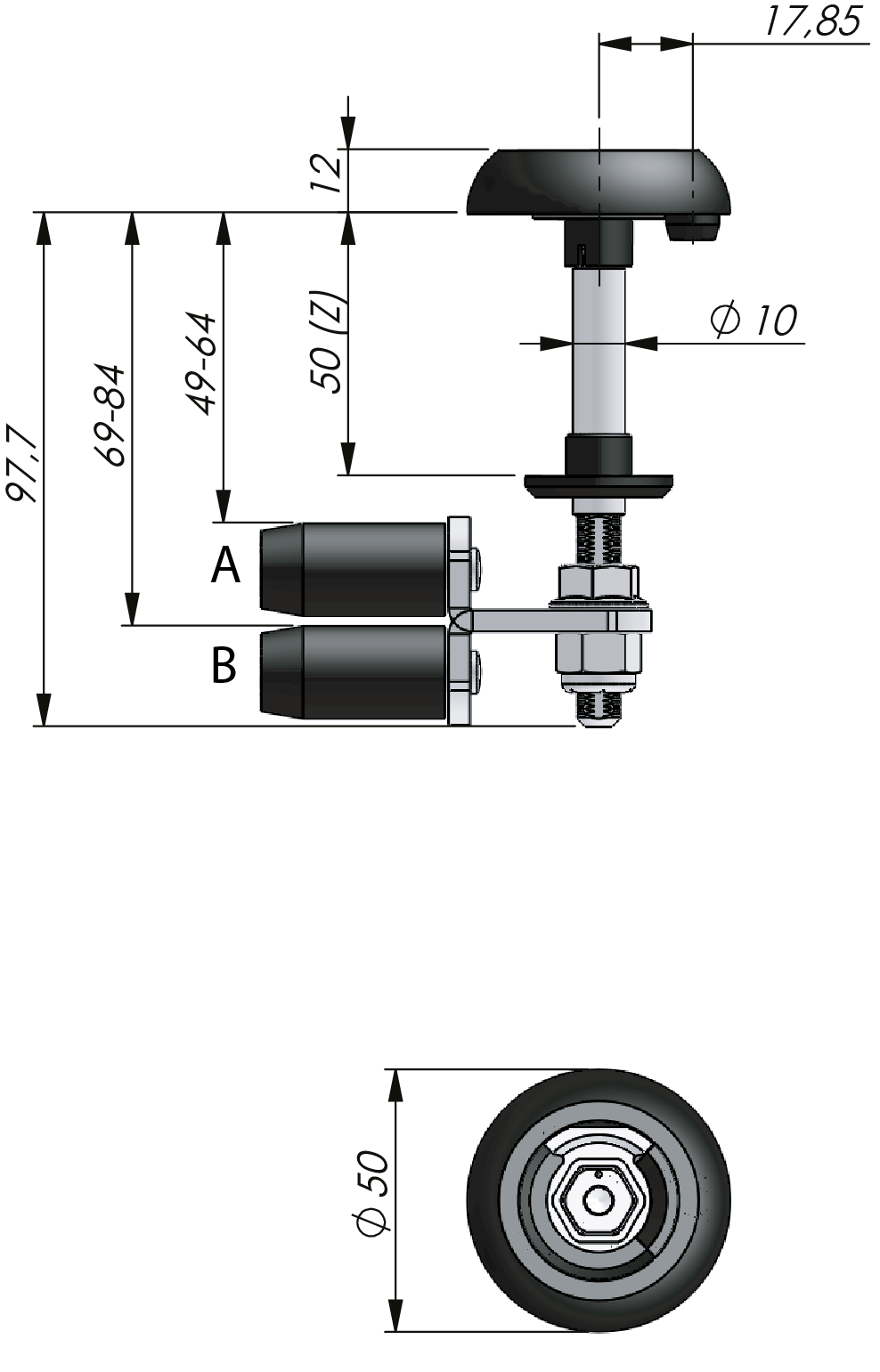

Das Klima-flex System ermöglicht die schnelle und einfache Montage an isolierten Türen. Beliebige Positionierung der Zunge auf Gewindeschaft mithilfe von Kontermuttern. Hinweise zur Platzierung von Zungen und Aussparungen finden Sie in der Zeichnung und der Tabelle unten. Die Version aus Edelstahl besitzt eine spezielle Aussparung (siehe Zeichnung).

Das Klima-flex Verriegelungssystem wird mit einer Starlock-Scheibe befestigt.

Optionen für Innenseite: Ausführung aller Verriegelungssysteme mit Griff auf Innenseite, Rollenzungen oder Stangenantrieb möglich.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
CamStainless steel 304
CollarGlass fibre reinforced Polyamide (PA6GF30)
NutStainless steel 304
ShaftStainless steel 303
WasherGlass fibre reinforced Polyamide (PA6GF30)
ClassificationsVDI 6022
Choose CAD format here:

To download CAD-Files for this product
1. Select CAD-format
2. Click the green cube icon to generate CAD-Files
3. Wait until the download symbol is completed
4. Click the download symbol to download

Download here:
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Übersicht Abmessung für Rollenzungen aus Edelstahl, Betätigungseinheiten aus Edelstahl - System KLIMA-FLEX 1
Bestell-Nr.RollenzungeGriffbereichRollenzungeGriffbereichRollenzungeGriffbereich
263079-S25-G402330S07-R05

A=22-38
B=42-58

2330S07-R08

A=8-25
B=35-51

2330S07-R01 oder 2330S07-R06

A=1-17
B=43-59

263079-S30-G402330S07-R05

A=27-43
B=47-63

2330S07-R08

A=13-30
B=40-56

2330S07-R01 oder 2330S07-R06

A=6-22
B=48-64

263079-S50-G40 **2330S07-R05 **

A=47-63
B=67-83

2330S07-R08

A=33-50
B=60-76

2330S07-R01 oder 2330S07-R06

A=26-42
B=68-84

263079-S60-G402330S07-R05

A=57-73
B=77-93

2330S07-R08

A=43-60
B=70-86

2330S07-R01 oder 2330S07-R06

A=36-52
B=78-94
