Fecho de Compressão Sobreposto
Index Code:2-320

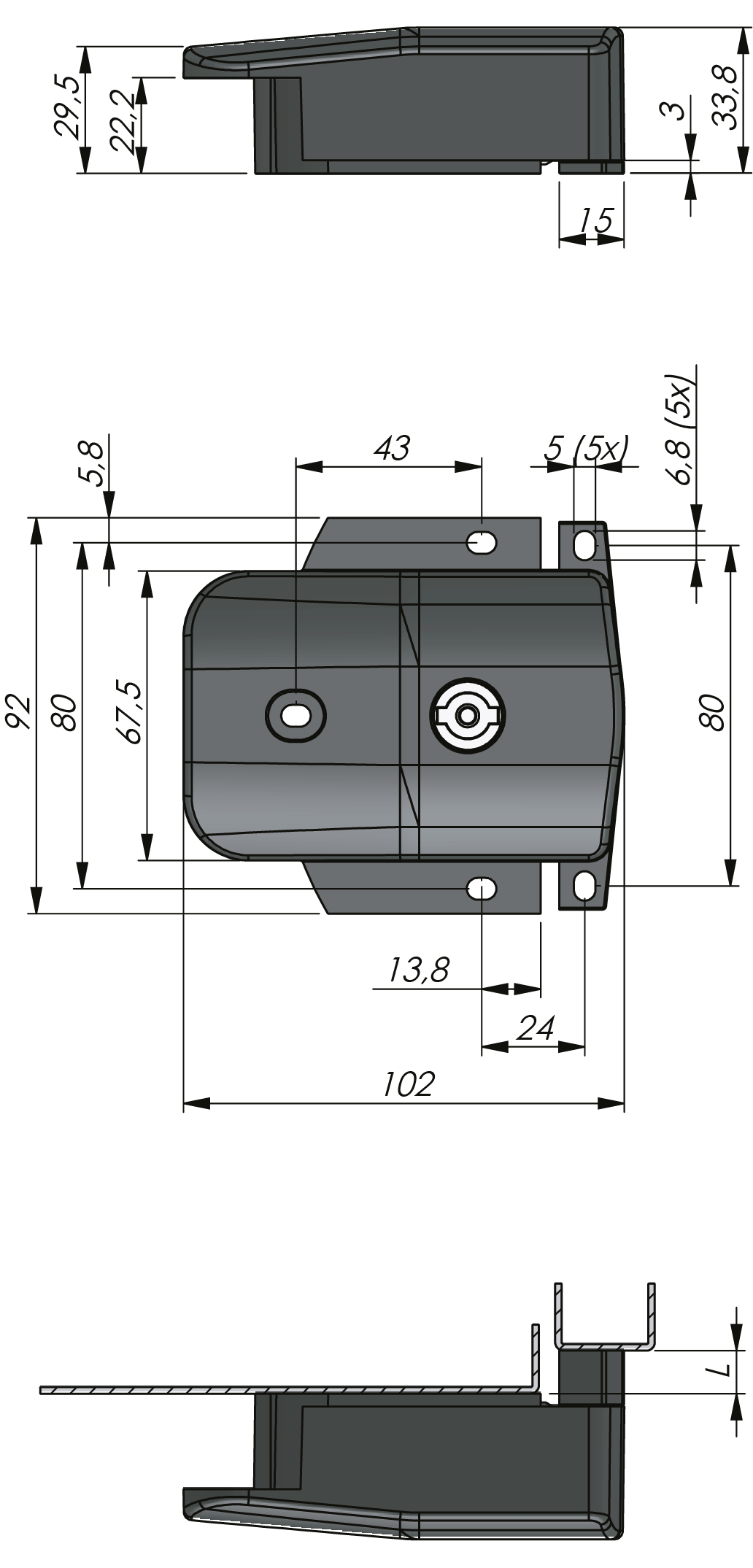

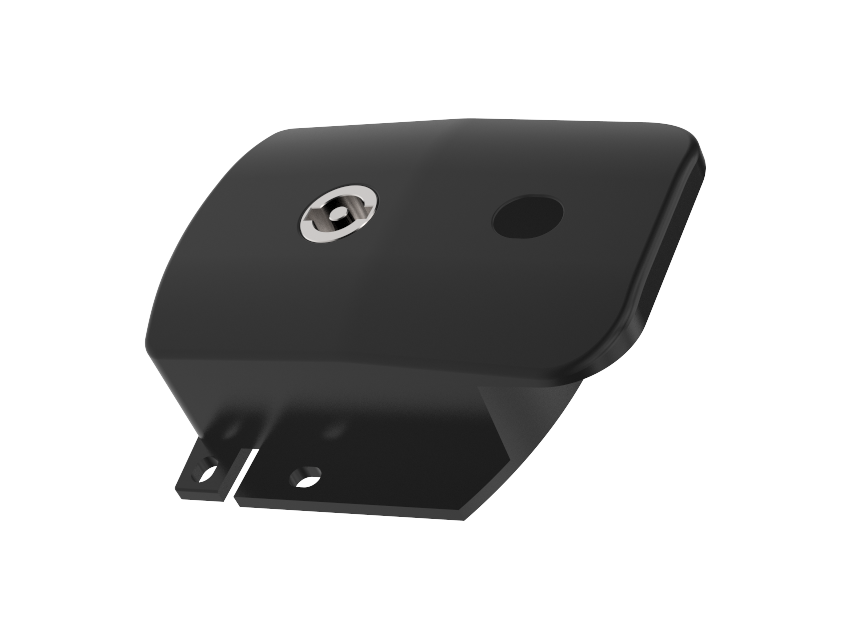

Fecho de Compressão Sobreposto fabricado com todas as peças em metal. A rotação da lingueta circular comprime a gaxeta em até 10 mm, da posição aberta para fechada. A tampa na parte da porta protege as peças de travamento na porta e no lado do quadro quando na posição fechada. A parte do quadro está disponível em três diferentes offsets (0, 10 e 20 mm).

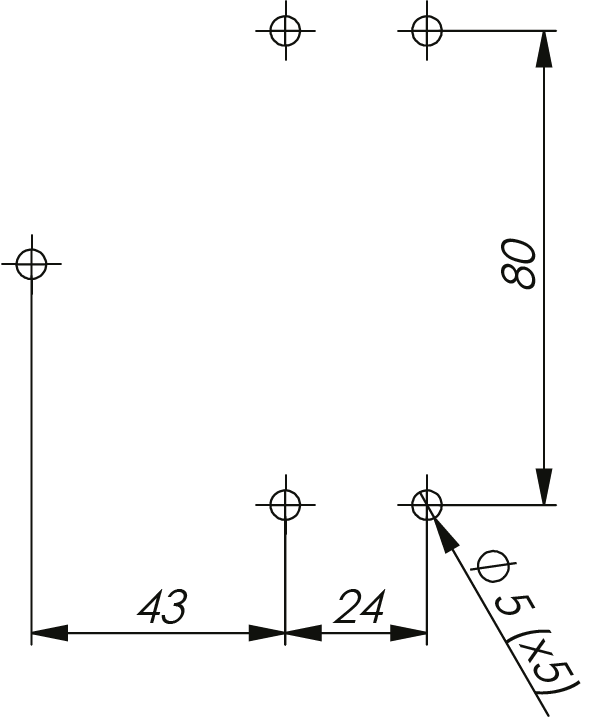

Furos de montagem oblongos na peça da porta e do quadro criam a possibilidade de ajustar o trinco 1,8 mm tanto na vertical como na horizontal.
Disponível com miolo intercambiável com diferentes formatos.
| Baixar pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Cam | Zamak injetado |
|---|---|
| Frame part | Zinc die cast, black powder coated |
| Housing | Zinc die cast, black coated |
| Insert | Zamak, cromado |
