RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für Vorhangschloss

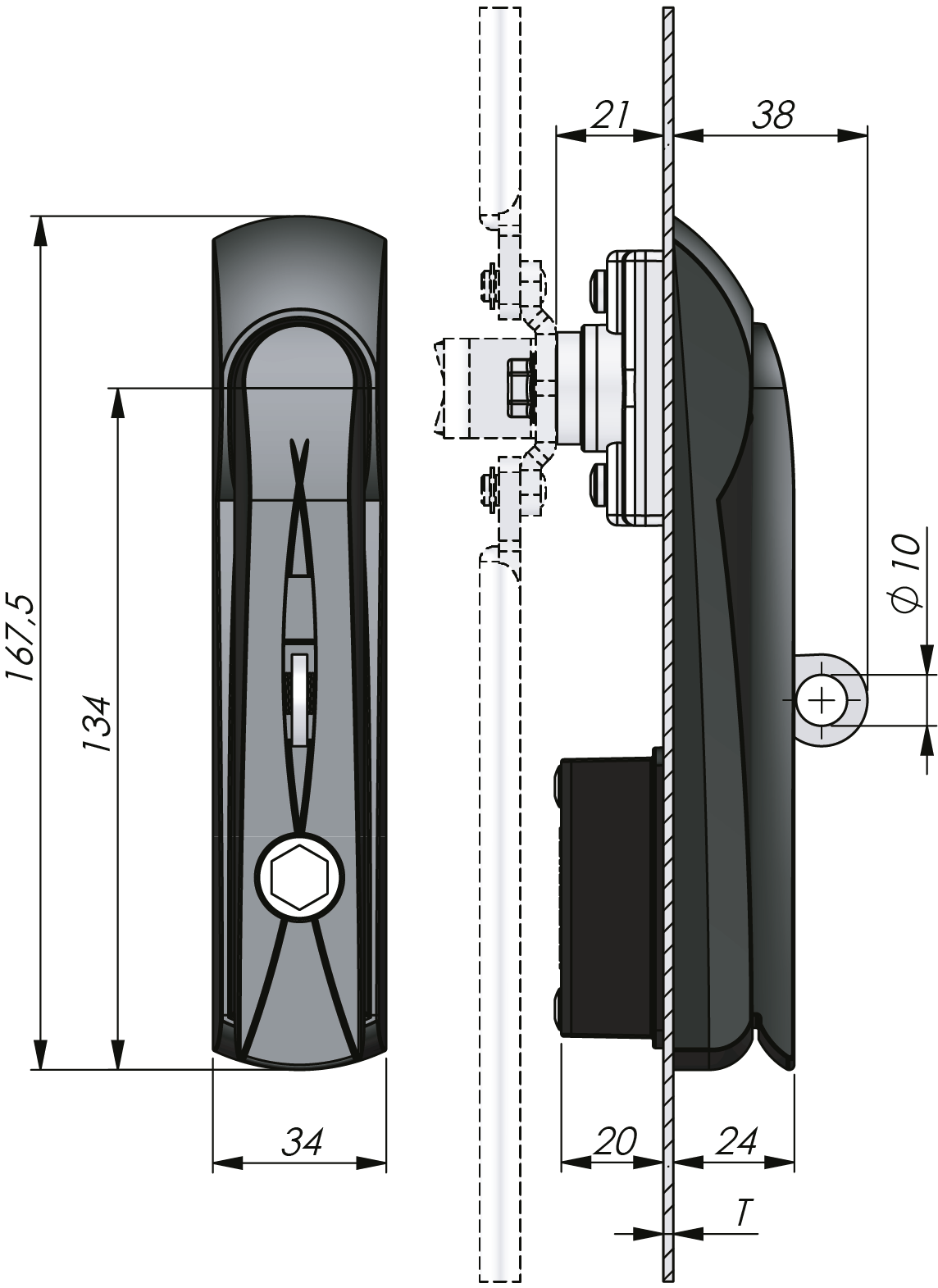

Vision Schwenkhebel Highlander mit Betätigung

Index Code:
1-004.13

Flacher Schwenkhebel mit Betätigung für Stangenschloss. Vision Highlander Design widersteht 1.000 Stunden Salzsprühtest und 45 Nm Drehmoment. Ausführung als „Turn-to-latch“, d. h. die Tür wird durch Drehung des Schlüssels verschlossen, sowie als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch. Der Griff ist verriegelbar und das federnd gelagerte Schloss öffnet sich bei Auslösen des Griffs. Geeignet für Türstärken von 0,8 bis 3,5 mm.

Download PDF
Product Data Sheet
Download PDF
Industrilas cut out versions
Download PDF
Recommended Tightening Torque
DishZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
HandleZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
InsertStainless steel 304
Padlock loopStainless steel 304
Pivot shaftZinc die cast, special surface treatment*
CutoutVersion C
ClassificationsIP66,NEMA 4
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAABCD-EEEEF)
AAAAAA Description material
121611Handle zinc / Dish PA6
121641Handle zinc / Dish zinc
B Opening rotation
490° clockwise or counter-clockwise
590° counter clockwise
690° clockwise
C Door thickness T
10,8 - 1,5 mm
21,6 - 2,5 mm
32,6 - 3,5 mm
D PDL
0No
1Yes
EEEE Insert
9001Hexagon 11
9047Insex 8 / 3 mm pin
F Model
0Turn-to-latch
1Push-to-latch

Öse = Federnd gelagerte Öse für Vorhangschloss.
