1-002_13 |

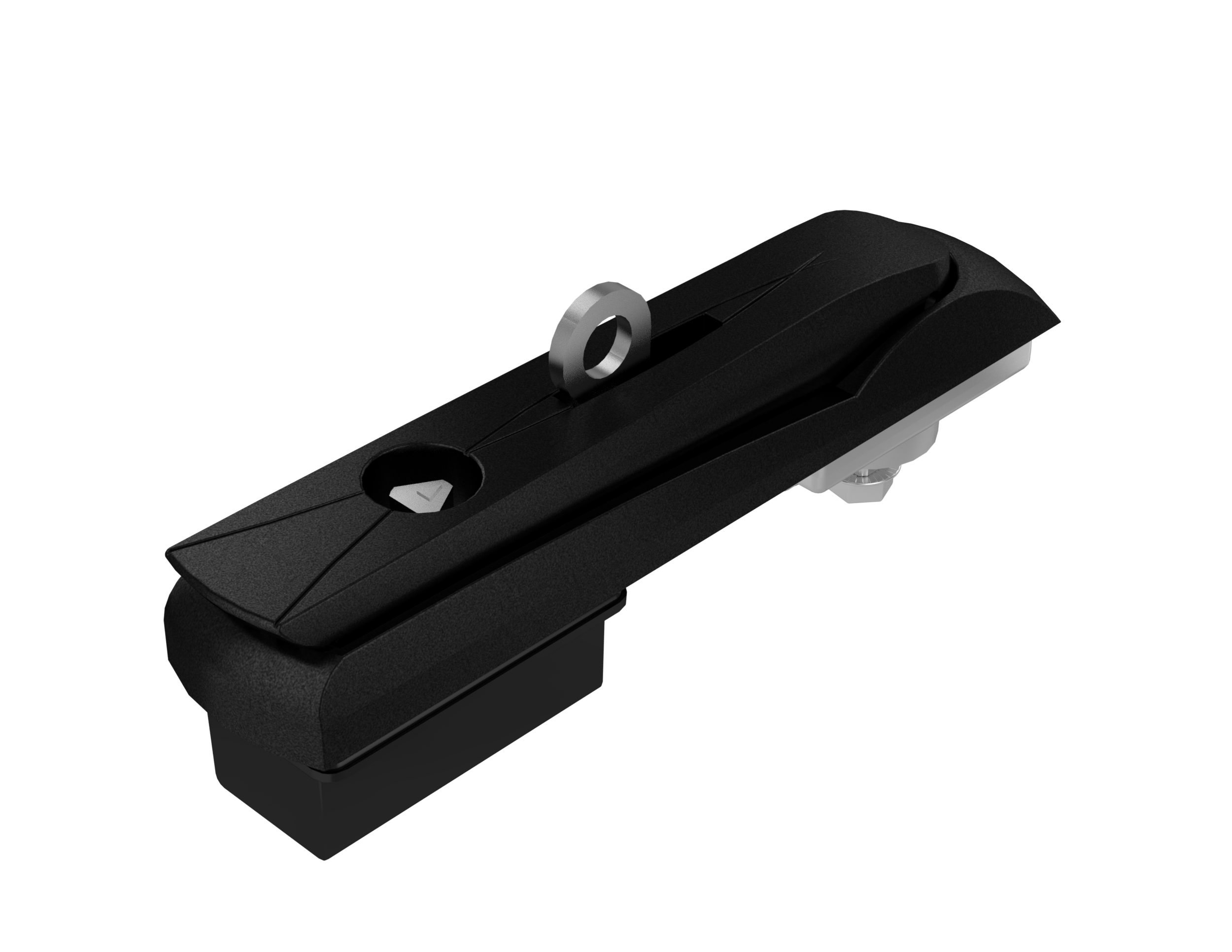

Vision Schwenkhebel Standard mit Betätigung
Index Code:Flacher Schwenkhebel mit Betätigung für Zunge. Ausführung als „Turn-to-latch“, d. h. die Tür wird durch Drehung des Schlüssels verschlossen, sowie als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch.
| Download PDF | Product Data Sheet |
| Download PDF | Industrilas cut out versions |
| Download PDF | Recommended Tightening Torque |
| Dish | Zinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30) |
|---|---|
| Handle | Zinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30) |
| Insert | Zinc die cast, chrome plated |
| Padlock loop | Stainless steel 304 |
| Pivot shaft | Zinc die cast, zinc plated |
| Cutout | Version C |
|---|---|
| Classifications | IP66,NEMA 4,UL |
| Specifications | Please login at www.productiq.ulprospector.com for UL FTTA 2/8 rated models and type ratings. Standard cams with negative bending are not possible to use with this swing handle (negative bended cam will interfere with escutcheon plate). |
|---|
|
|
|
|
|
|
Öse = Federnd gelagerte Öse für Vorhangschloss.
