6-110a |

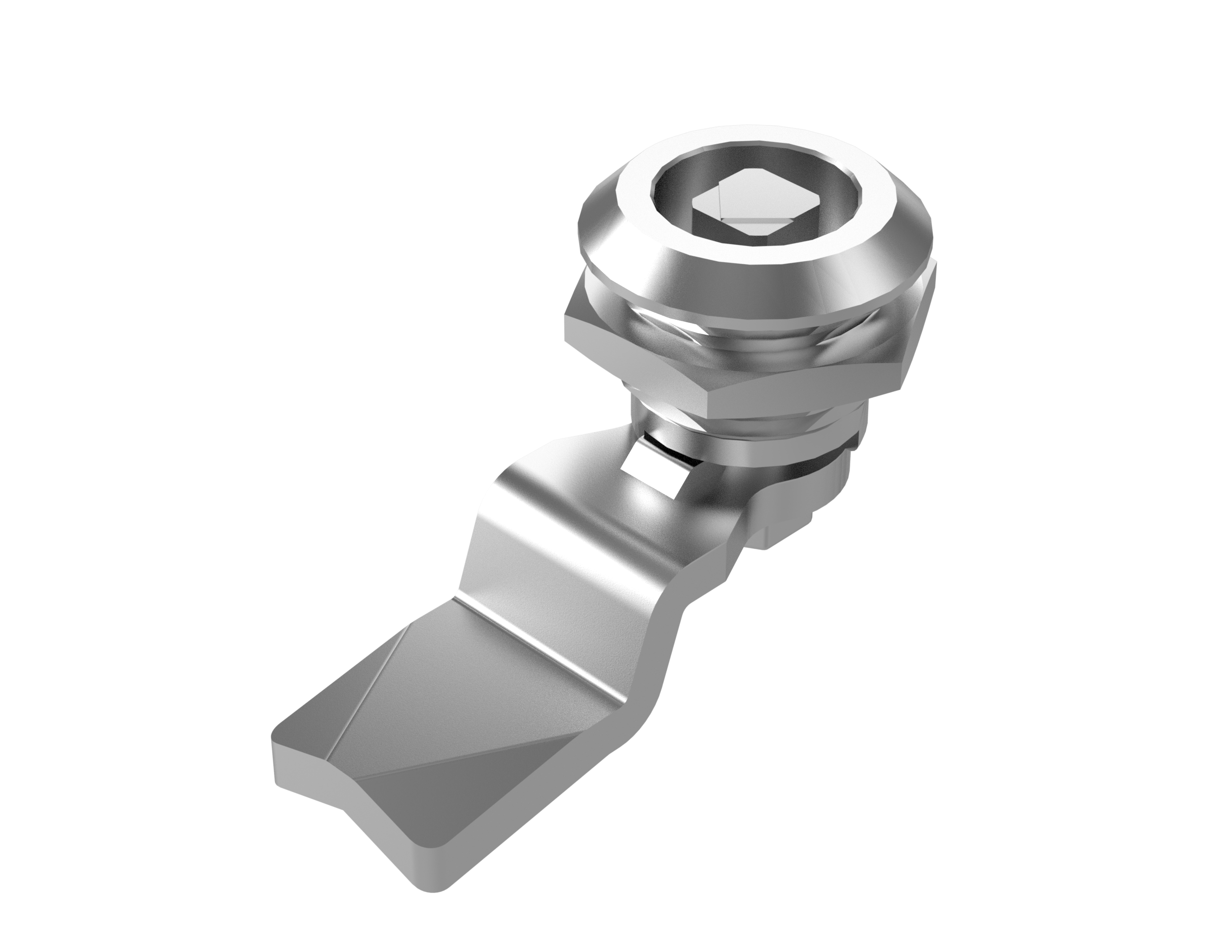

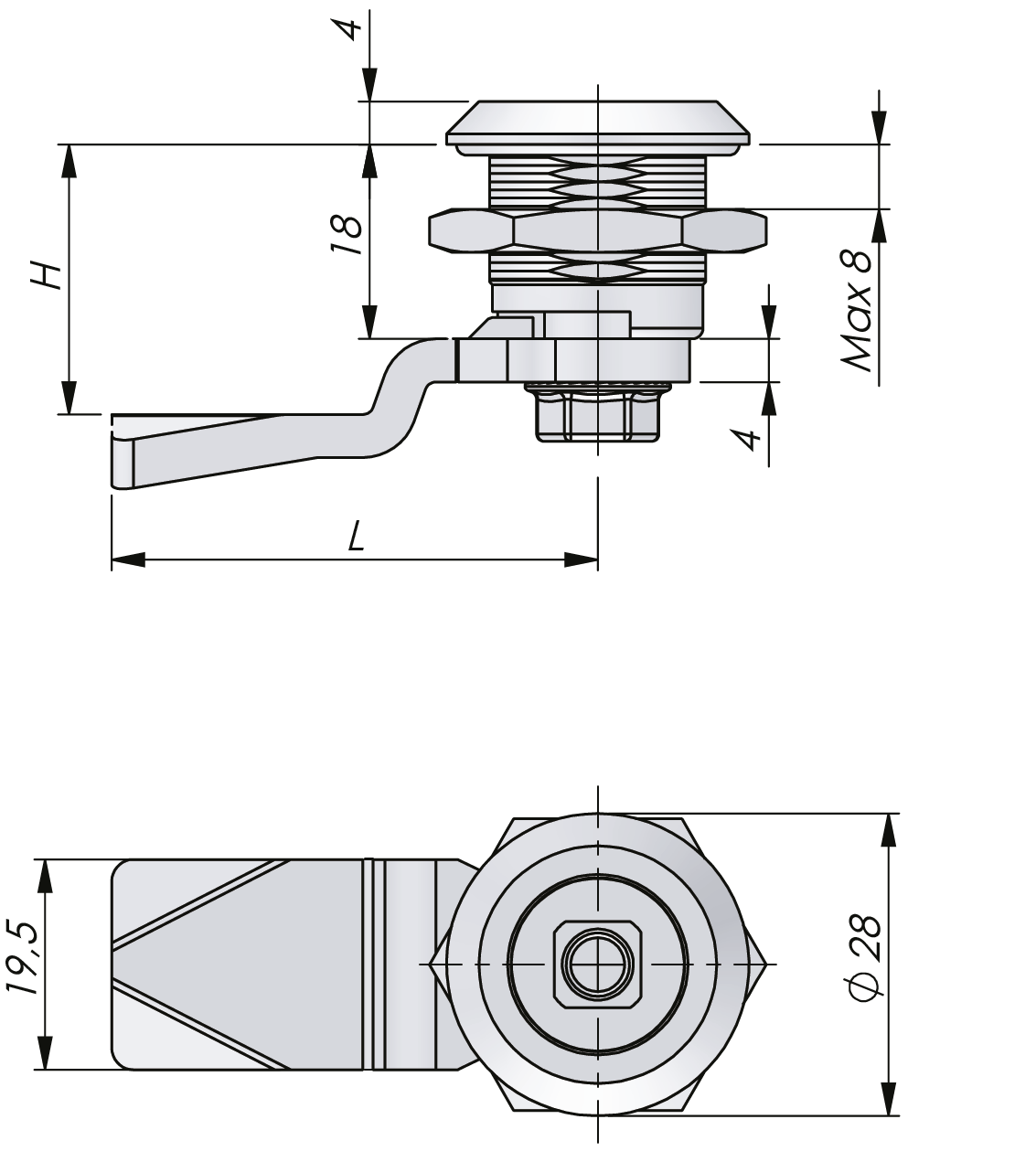

Drehriegelverschluss aus Edelstahl 18 mm
Index Code:6-110

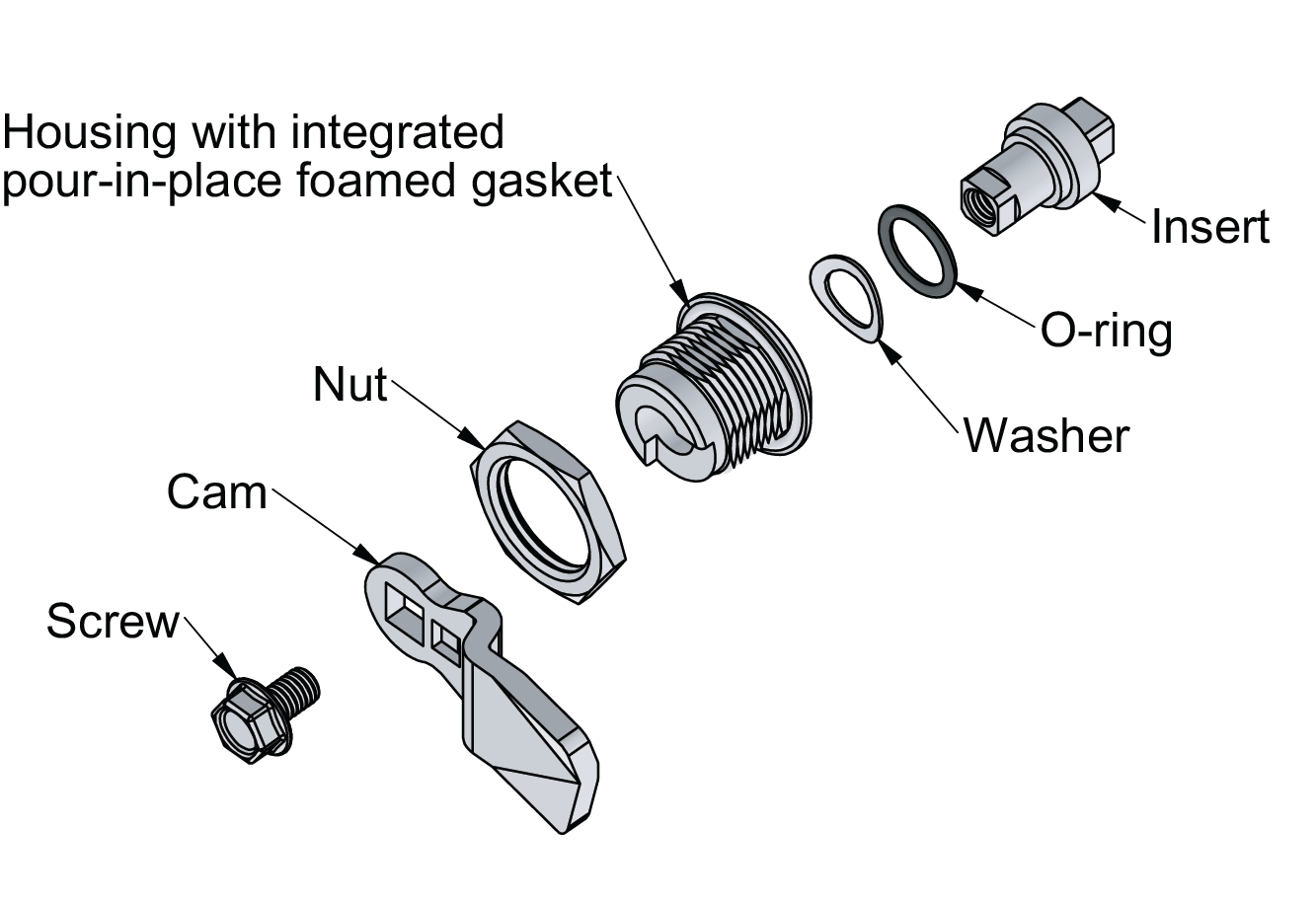

Die komplette Verriegelung besteht aus Gehäuse, Mutter, Einsatz, Rastscheibe, Schraube und Zunge. Schutzklasse IP65 dank O-Ring und aufgeschäumter PUR-Dichtung. Die Lieferung erfolgt nach Kundenwunsch unmontiert, vormontiert mit beigelegter Zunge oder vollständig montiert. Wasserdicht gemäß NEMA 4.
| Download PDF | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Download PDF | Industrilas cut out versions |
| Cam | Stainless steel 304 |
|---|---|
| Housing | Stainless steel 303 |
| Insert | Stainless steel 303 |
| Nut | Stainless steel 303 |
| Classifications | IP66,NEMA 4 |
|---|---|

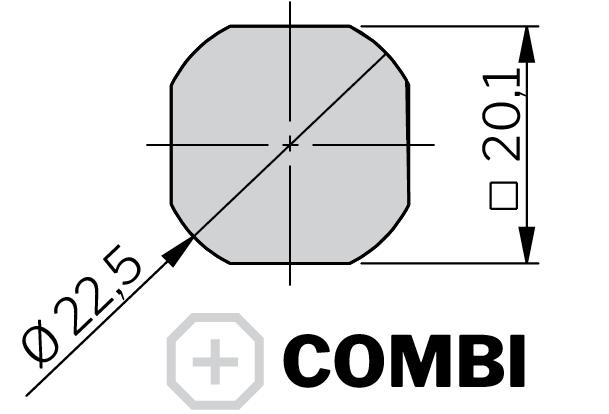

| Cutout | COMBI |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)
|
|
|
|
|
|
|
