RotationGeeignet für Profil-HalbzylinderGeeignet für Rundzylinder

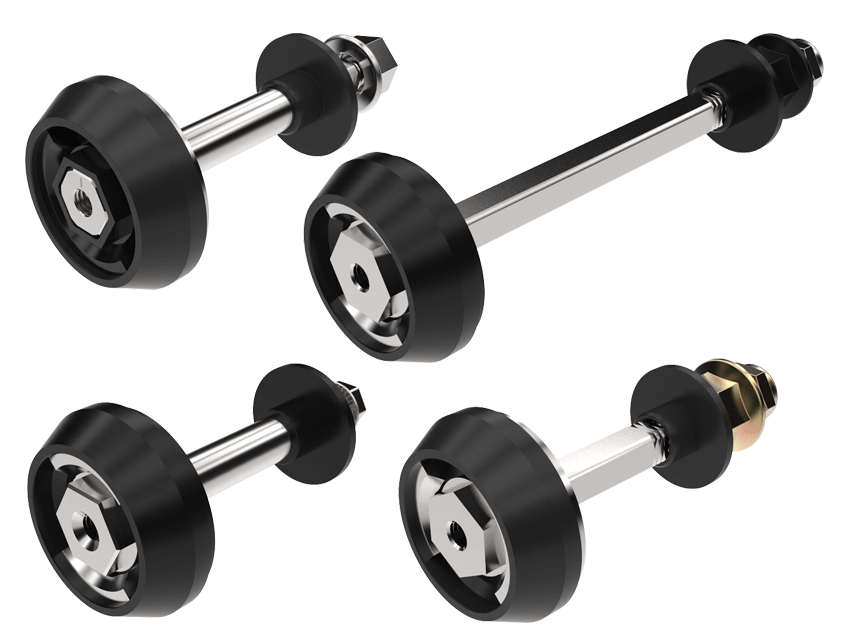

Klima-flex 1 Verriegelungssystem

Index Code:
2-311ab

Das Klima-flex System ermöglicht die schnelle und einfache Montage an isolierten Türen. Es gibt zwei Arten von Aussparungen: (Combi und K-Flex). Die Befestigung erfolgt im Lochbild Combi mit einer Distanzmutter, im Lochbild K-Flex mit einer Zunge, einer normalen Mutter oder einer Starlock-Scheibe.

Optionen für Innenseite:

- Systeme S50, S100 und SC50 für gesamtes Zubehör

- Systeme M25, M50 und M60 für Zunge und mögliche Ausführung mit Griff auf Innenseite oder Stangenantrieb

- Systeme G50 und GC50 nur für Zunge

Weitere Informationen zur Planung eines gesamten Klima-flex Systems finden Sie hier.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
CollarGlass fibre reinforced Polyamide (PA6GF30)
HousingZinc die cast, zinc plated
NutZinc die cast, zinc plated
ScrewSteel, zinc plated
ShaftZinc die cast, zinc plated or steel, zinc plated
WasherGlass fibre reinforced Polyamide (PA6GF30)
CutoutCOMBI,K-Flex
ClassificationsVDI 6022
