2-311f |
Klima-flex 1 Unidade de Travamento Anticorrosiva
Index Code:Estes fechos Klima-flex 1 fornece um sistema completo de maçaneta e unidade de travamento. Maçanetas e buchas externas que ficam aparentes são fabricadas integralmente em aço inox anticorrosivo 316, disponíveis nas versões sem chave ou com porta cadeado. As unidades de travamento G40 e M são fornecidas em aço inox anti-corrosivo 316.
A maçaneta sem chave pode ser adquirida separadamente e ser montada em todas as unidades de travamento Klima-flex 1. A maçaneta com porta cadeado só pode ser adquirida completa de acordo com a composição da P/N- 2690- nesta página.
Desenho A = Maçaneta e unidade (G40) de travamento sem chave
Desenho B = Maçaneta e unidade (G40) de travamento com porta cadeado
Desenho C = Maçaneta e unidade (M) de travamento sem chave
Desenho D = Maçaneta e unidade (M) de travamento com porta cadeado

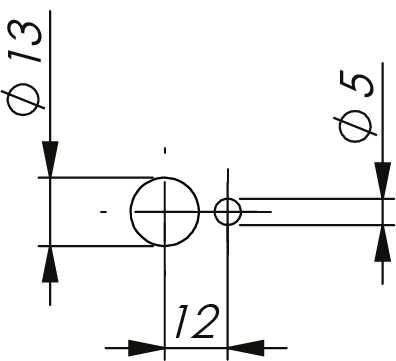

| Maçaneta | Aço inox 316 |
|---|---|
| Housing | Aço inox 316 |
| Unidade de travamento | Aço inox 316 |
| Porca | Aço inox 316 |
| Padlock loop | Aço inox 316 |
| Parafuso | Aço inox 316 |
| Baixar pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| (AAAA)(Handle) | (2690)(SS 316) |
|---|---|
| (BB)(Locking) | (00)(Non-locking),(60)(Padlockable) |
| (C)(Latching unit) | (G)(G40),(M)(M) |
| (D)(Material insert and housing) | (9)(SS 316) |
| (EEE)(Panel thickness) | (025)(25 mm),(050)(50 mm),(075)(75 mm),(100)(100 mm) |
| Classifications | VDI 6022 |
|---|
| Drawing texts | Non-locking latching unit -G40 Padlocking latching unit -M Hole for padlock
|
|---|
| Download PDF | Assembly Instructions 2690-00-G |
| Download PDF | Assembly Instructions 2690-60-G |
|
|
|
|
|
