RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für Vorhangschloss

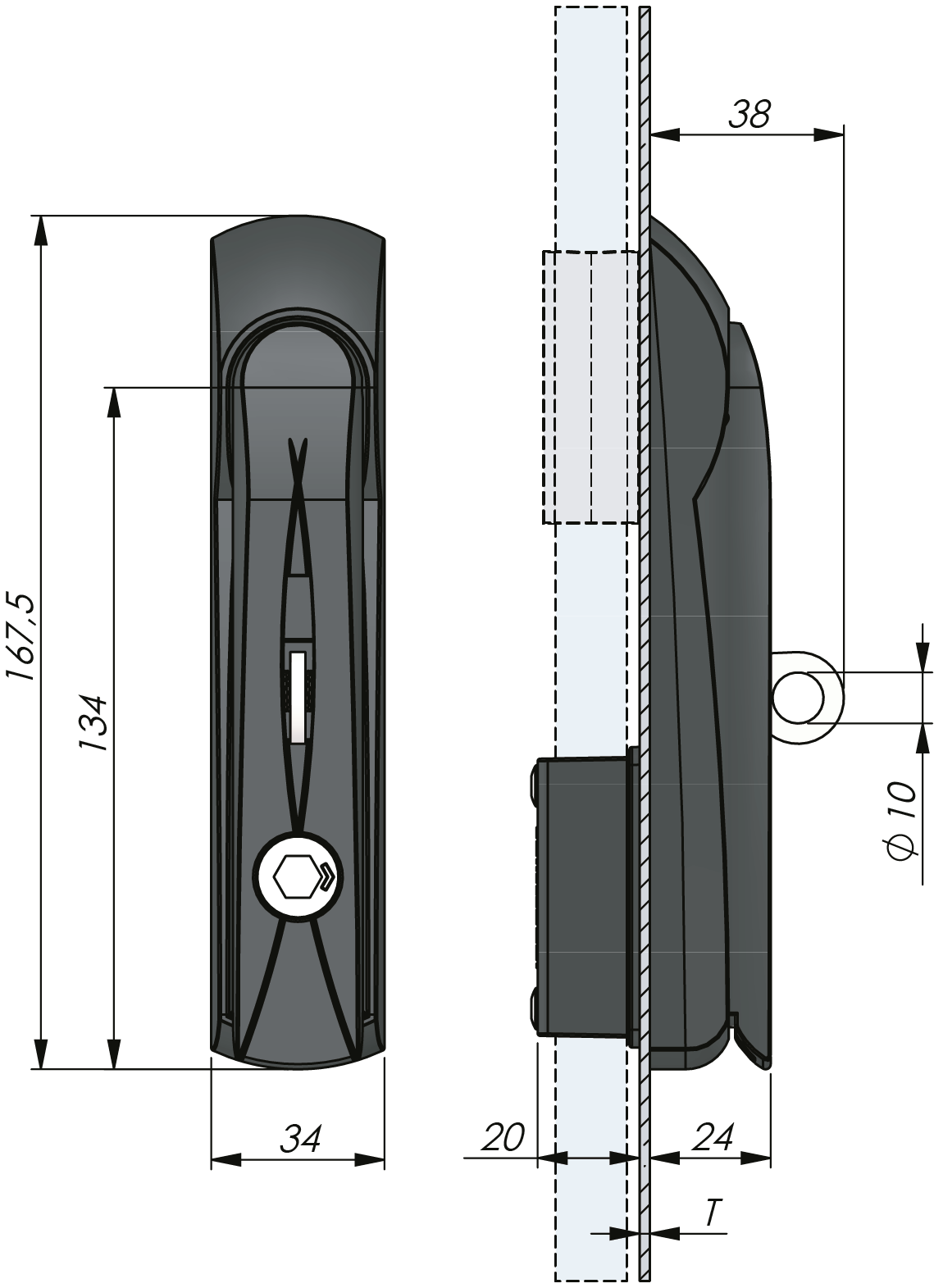

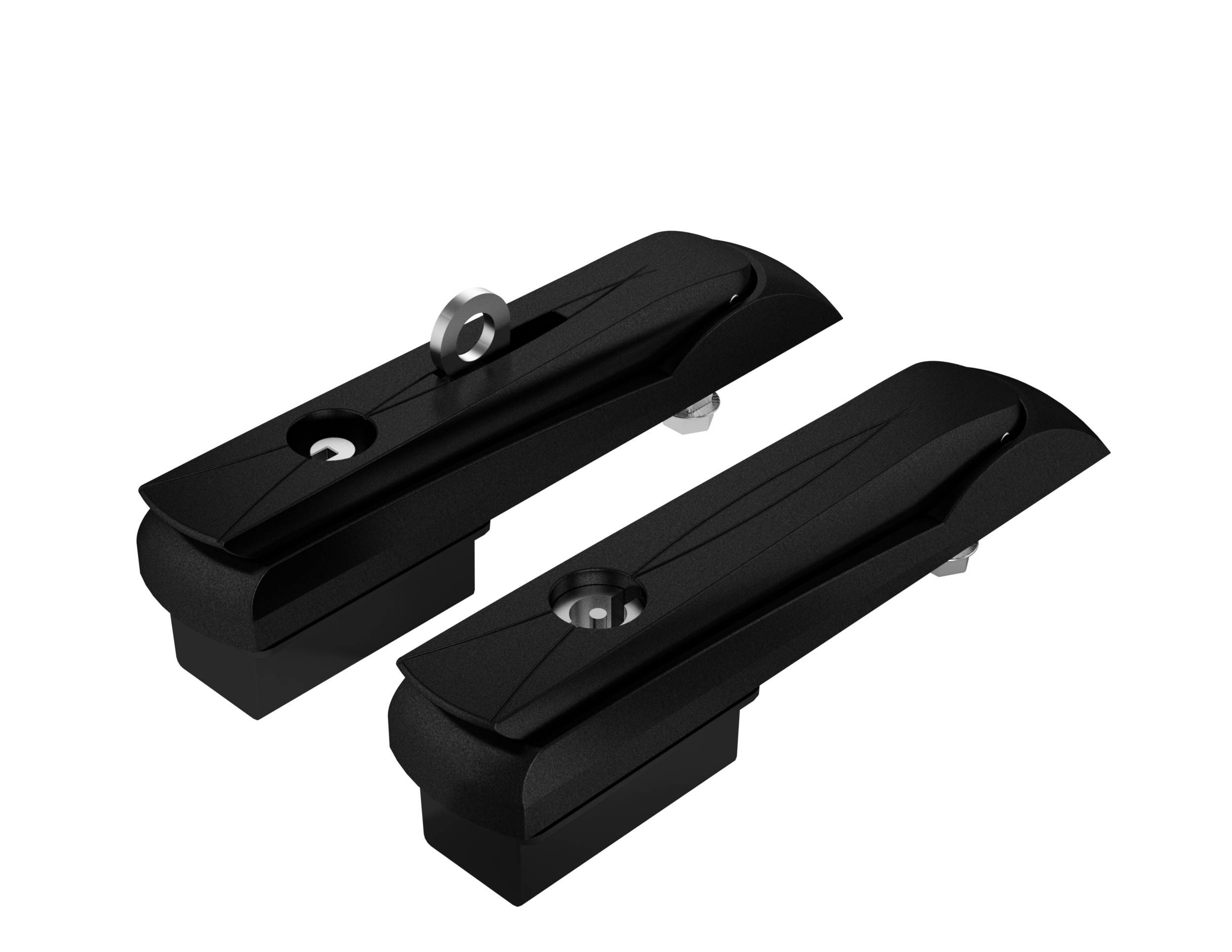

Vision™ Schwenkhebel Standard mit Betätigung

Index Code:
1-002.03

Flacher Schwenkhebel mit Betätigung für Stangenschloss. Ausführung als „Turn-to-latch“, d. h. die Tür wird durch Drehung des Schlüssels verschlossen, sowie als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
Download PDF
Industrilas cut out versions
DishZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
HandleZinc die cast, black coated or fibre glass reinforced polyamide (PA6GF30)
InsertZinc die cast, chrome plated
Padlock loopStainless steel 304
Pivot shaftZinc die cast, zinc plated
CutoutVersion C
ClassificationsIP65,NEMA 4
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAAABC-DDDDE)
AAAAAAA Material
1216118Handle zinc / Dish PA6
1216418Handle zinc / Dish zinc
1250118Handle PA6 / Dish PA6
B Door thickness T
10,8 - 1,5 mm
21,6 - 2,5 mm
32,6 - 3,5 mm
C PDL
0No
1Yes
DDDD Insert
1301Hexagon 11
1308Square 7
1309Square 8
1312Triangular 7
1313Triangular 8
1316Double bit 3
1317Double bit 5
1320Slotted
1347Insex 8 / 3 mm pin
E Model
0Turn-to-latch
1Push-to-latch

Öse = Federnd gelagerte Öse für Vorhangschloss.
