1-006_01 |

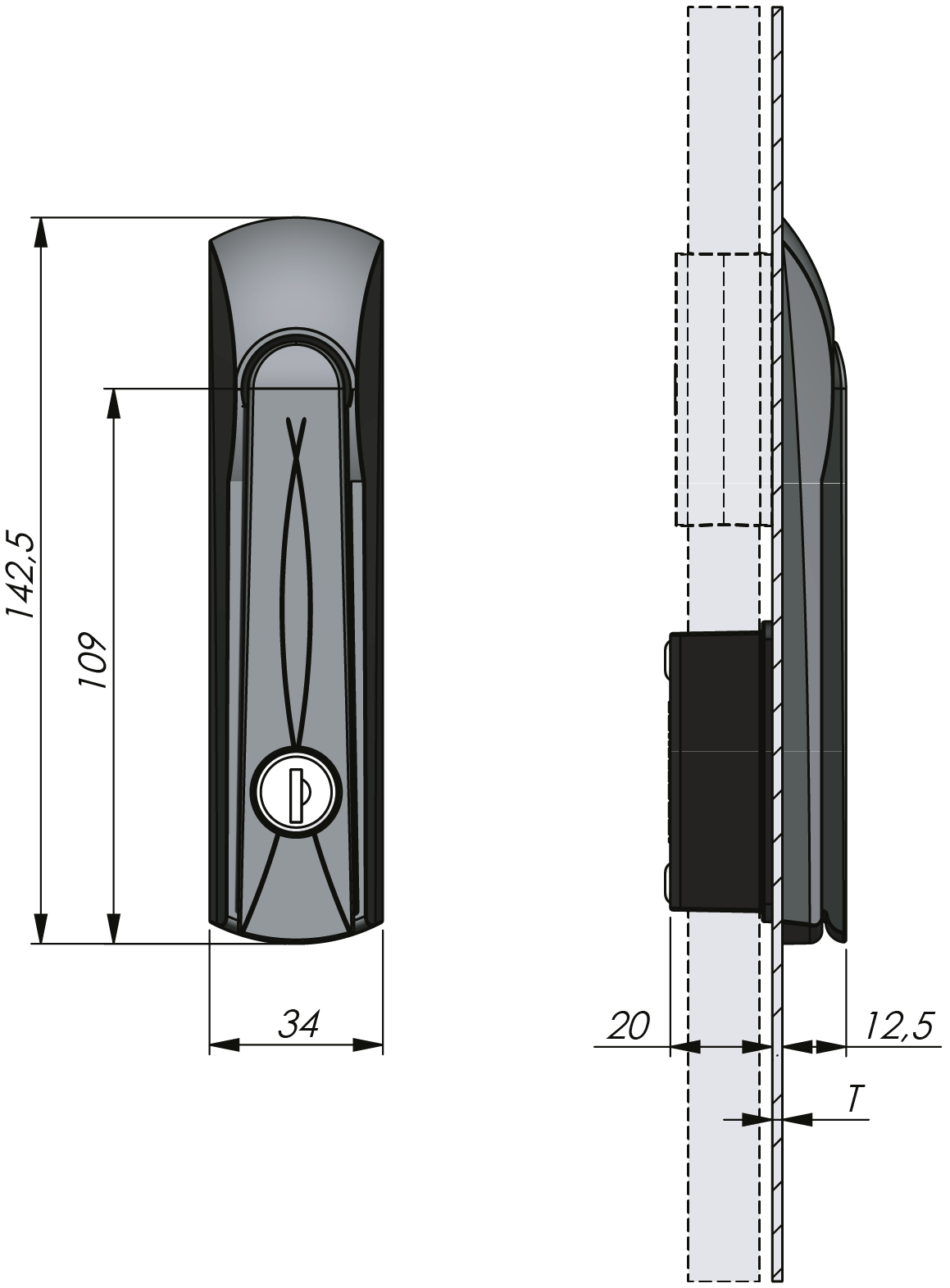

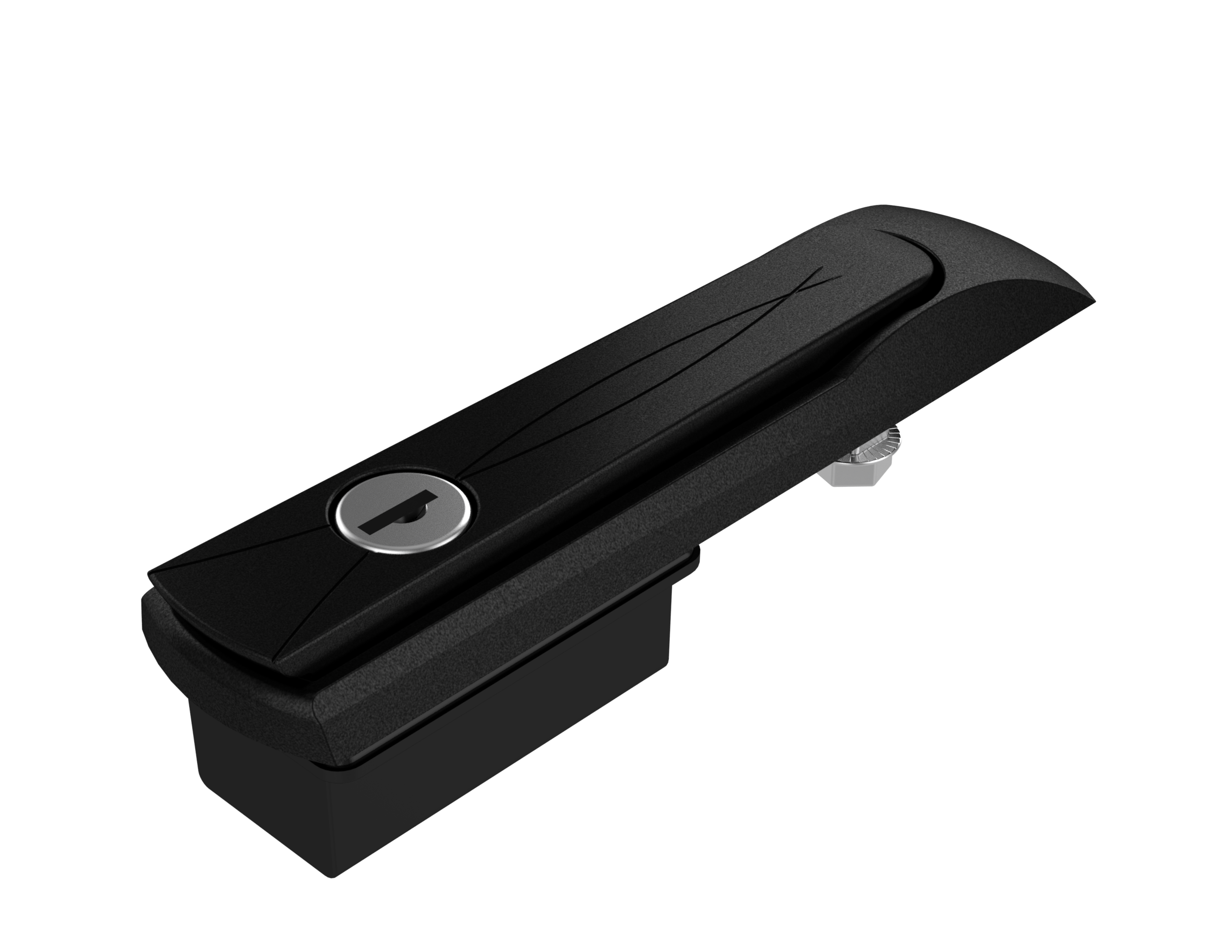

Vision Schwenkhebel Compact mit Zylinder
Index Code:1-006.01
Flacher kompakter Schwenkhebel mit Zylinder für Stangenschloss. Lieferung erfolgt mit zwei Schlüsseln. Ausführungen als „Push-to-latch“, d. h. bei Einlegen des Griffs in die Mulde verschließt eine federnd gelagerte Zunge den Griff automatisch.
Download PDF | Product Data Sheet |
Download PDF | Industrilas cut out versions |
Download PDF | Recommended Tightening Torque |
Cylinder | Zinc die cast, stainless steel 304 cap and dust shutter |
---|---|
Dish | Glass fibre reinforced polyamide (PA6GF30) |
Handle | Zinc die cast, black powder coated |
Pivot shaft | Zinc die cast, zinc plated |
Cylinder information | Lieferung erfolgt mit 3 Schlüsseln,Cylinder with other key codes on request |
---|---|
Classifications | IP66,NEMA 4 |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Make your selections in each column to create your article number (AAAAAAABC-DDDD)
|
|
|
|
Öse = Federnd gelagerte Öse für Vorhangschloss.
