2-820b |
Fecho Vector T2

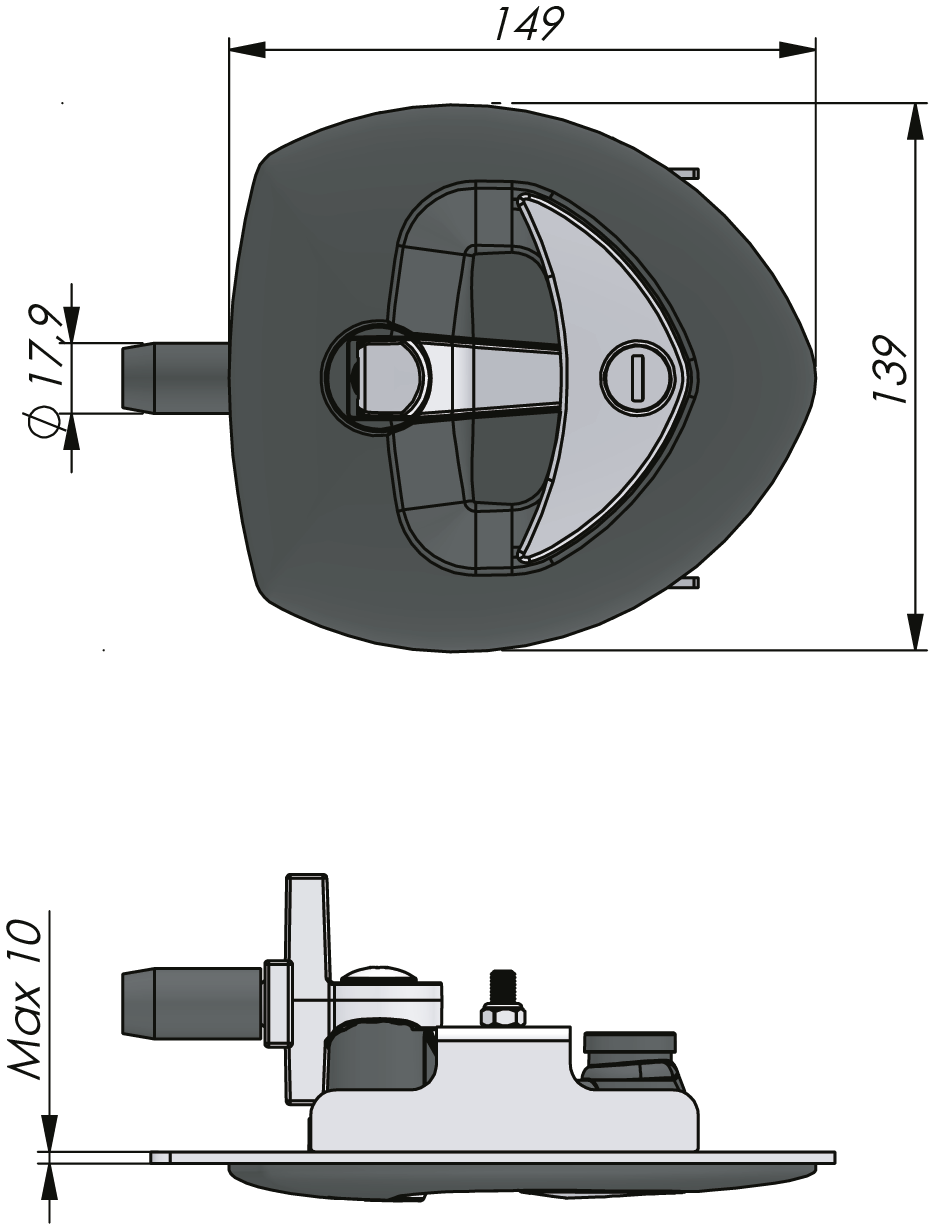

Index Code:Fecho Vector 2 T para aplicações severas é desenhado para ser usado em chapas metálicas. A Maçaneta T pode rotacionar 180° para Dir./Esq. e tem curso de 4mm de compressão. Você pode ajustar a altura da lingueta de 17 - 52mm e todas as linguetas podem ser de 2-3 pontos de travamento. A instalação é rápida por meio de um cavalete traseiro.
Entregue com chave de segredo padrão e tampa anti-pó em aço inox. Grau de proteção IP65. Pode ser fornecido com o miolo da chave desmontado para facilitar a padronização dos segredos das chaves.
Protegido contra água e pó de acordo com IP65.
| Baixar pdf | Product Data Sheet |
| Lingueta ajustável | Zinc die cast, passivated |
|---|---|
| Assembly hardware | Aço, zincado |
| Body | Zinc die cast, black or silver texture powder coated |
| Parafusos injetados | Aço, zincado |
| Cylinder | Brass, nickel plated in matt finish |
| Fixed cam | Aço, zincado |
| Maçaneta | Zinc die cast, black coated |
| Suporte de montagem | Aço, zincado |
| Porca | Zinc die cast, chrome |
| Roller | Brass, unplated or nickel plated |

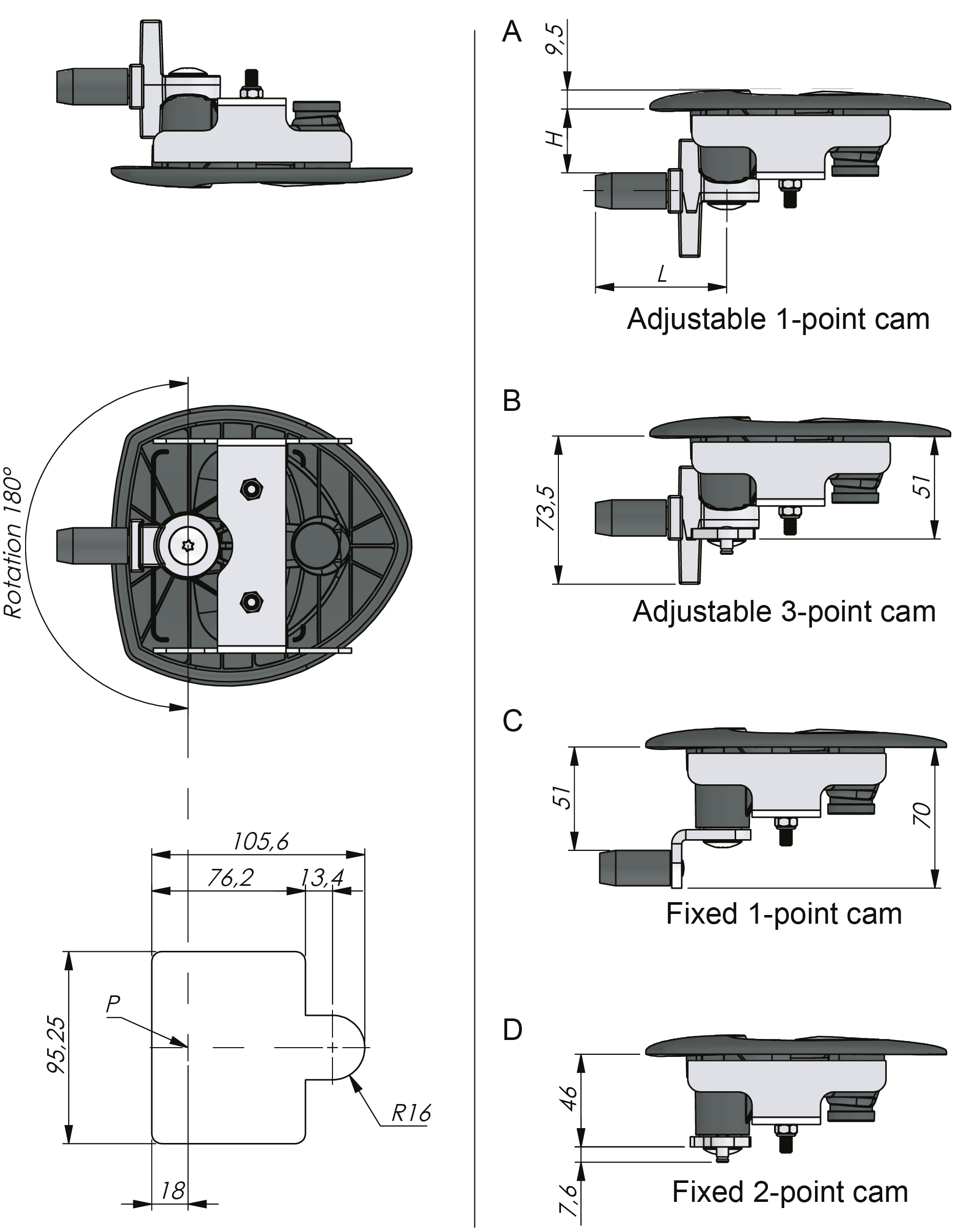

| Drawing texts | Drawing 1: A = Adjustable 1-point cam |
|---|---|
| Footnotes | Other cam dimensions on request. |
| Notes | The tightening torque of the two nuts for the bracket is 3 Nm. |
|---|---|
| Cylinder information | Cylinder with other key codes on request,Supplied with two keys |
| Classifications | IP65,DIN EN 61373 |
| (AAAA)(Type) | (2751)(VECTOR 2) |
|---|---|
| (BBB)(Handle material/finish) | (102)(Zinc/chrome),(106)(Zinc/black powder coated) |
| (CC)(Cylinder) | (00)(Non locking),(82)(Keyed alike 21) |
| (DDDDD)(Cam)(H=)(L=)(Drawing) | (1861)(Fixed one-point cam)(18)(61)(C),(2361)(Fixed on-point cam)(23)(61)(C),(4661)(Fixed on-point cam)(46)(61)(C),(4861)(Fixed one-point cam)(48)(61)(C),(5361)(Fixed on-point cam)(53)(61)(C),(S4600)(Two-point cam)(-)(-)(D),(S)(Adjustable three-point cam)(17-65)(65)(B),(S1)(Adjustable one-point cam)(17-52)(65)(A) |
|
|
|
|
Other cam dimensions on request.
