Drehriegelverschluss Classic 30 mm

Index Code:

2-050

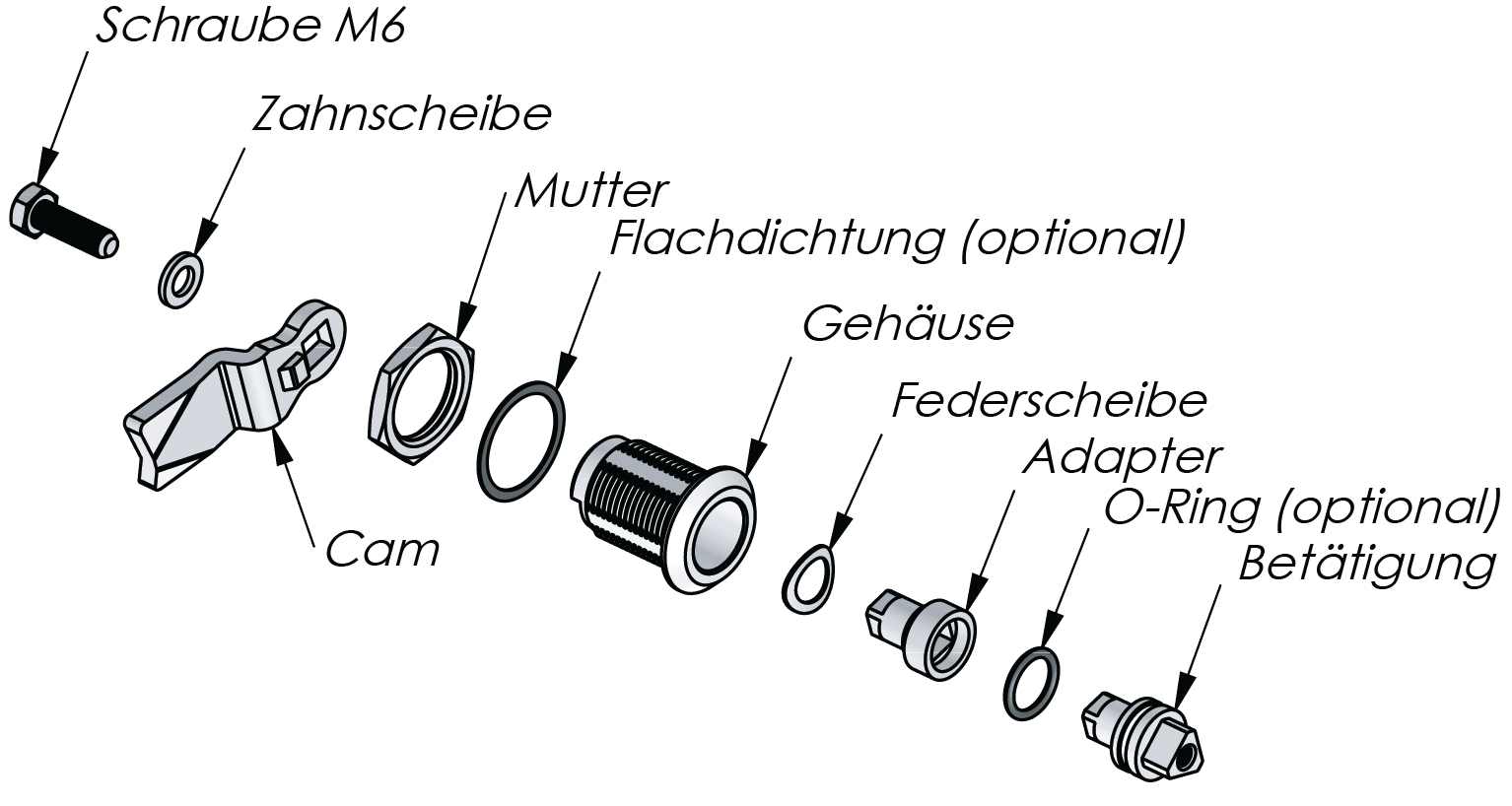

Sehr vielseitiger Drehriegelverschluss für eine Vielzahl von Anwendungen. Mit diesem Drehriegelverschluss lassen sich Ihre Anforderungen durch die von Ihnen gewählte Kombination aus Gehäuse, Mutter, Betätigung, Rastscheibe, Schraube und Zunge erfüllen. Die Lieferung erfolgt nach Kundenwunsch unmontiert, vormontiert mit beigelegter Zunge oder vollständig montiert.

Schutzklasse IP65 durch O-Ring am Einsatz und Flachdichtung am Gehäuse.

DownloadsMaterialNotes & Tests

PDF	Produktdatenblatt
PDF	Recommended Tightening Torque
PDF	Industrilas cut out versions

Erdungsmutter	Zinkdruckguss, verzinkt
Housing	Zinkdruckguss, verchromt oder mit schwarzem Strukturlack pulverbeschichtet
Insert	Zinkdruckguss, verchromt oder mit schwarzem Strukturlack pulverbeschichtet
Zunge, Schraube und Federscheibe	Stahl, verzinkt
Standardmutter	Zinkdruckguss, verzinkt

Lochbild	COMBI
Normen	IP65

To download CAD-files, you need an Industrilas account. It only takes a minute.

Anmeldung or Create Account

A product number is created by combining the figures in each column (AAAA-BCCDEF-HHLL)

AAAA	Housing
2362	Zinc, chrome plated A=28 B=4
2366	Zinc, black coated A=28 B=4
2372	Zinc, chrome plated A=32 B=6
2376	Zinc, black coated A=32 B=6

B	Mutter
0	SM
1	EM
2	SN+TUF
4	EN+TUF

CC	Insert
01	Vierkant 6 m. Pfeil
03	Vierkant 7 m. Pfeil
05	Vierkant 8 m. Pfeil
07	Vierkant 8 / geschlitzt
08	Vierkant 8 / M6
11	Vierkant 8 / versenkt
14	Dreikant 7
15	Dreikant 8
16	Dreikant 10
17	Dreikant 10 / M5
18	Dreikant 10 / M6
19	Dreikant 10 / SEN
21	Dreikant 10 - Radius ES3
22	Doppelbart 3
24	Doppelbart 5
26	Schlitz 2 x 4
28	Schlitz 2 x 4 mit Pfeil
29	Slotted recessed
31	Sechskant 8,5
32	Sechskant 11
34	Recessed hexagon 8
35	Recessed hexagon 10
36	Recessed hex 8 / 3 mm pin
37	Blindbetätigung
39	Triangle 10 - radius

D	Oberfläche Betätigung
2	Verchromt
6	Schwarz

E	Montage
0	IP54 - nicht montiert
1	IP65 - nicht montiert
2	IP54 - mit Zunge
3	IP65 - mit Zunge
4	IP54 - montiert
5	IP65 - montiert

F	Cam
0	Stahl

HHLL	H/L in mm
0000	Ohne Zunge
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45
5245	52 / 45
5445	54 / 45
5645	56 / 45
5845	58 / 45
6045	60 / 45
6245	62 / 45

SM = Standardmutter. EM = Erdungsmutter.

Bestell-Beispiel: Bestell-Nr. 2362-005250-2245.
- Gehäuse L = 30 mm verchromt A=28 B=4
- Standardmutter (Messing, verzinkt)
- Betätigung Vierkant 8 - verchromt, IP65-montiert
- Zunge - verzinkt H=22 mm L=45 mm
